MEMÓRIA 10K do USUÁRIO dos BYTES do MÓDULO 80K do PROCESSADOR CENTRAL do ENTALHE de GE FANUC IC693CPU341 a ÚNICA REGISTRA-SE

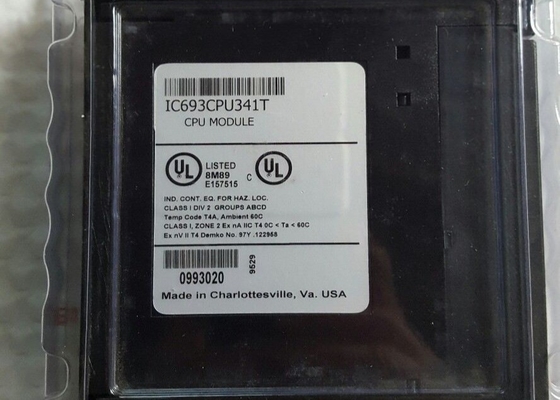

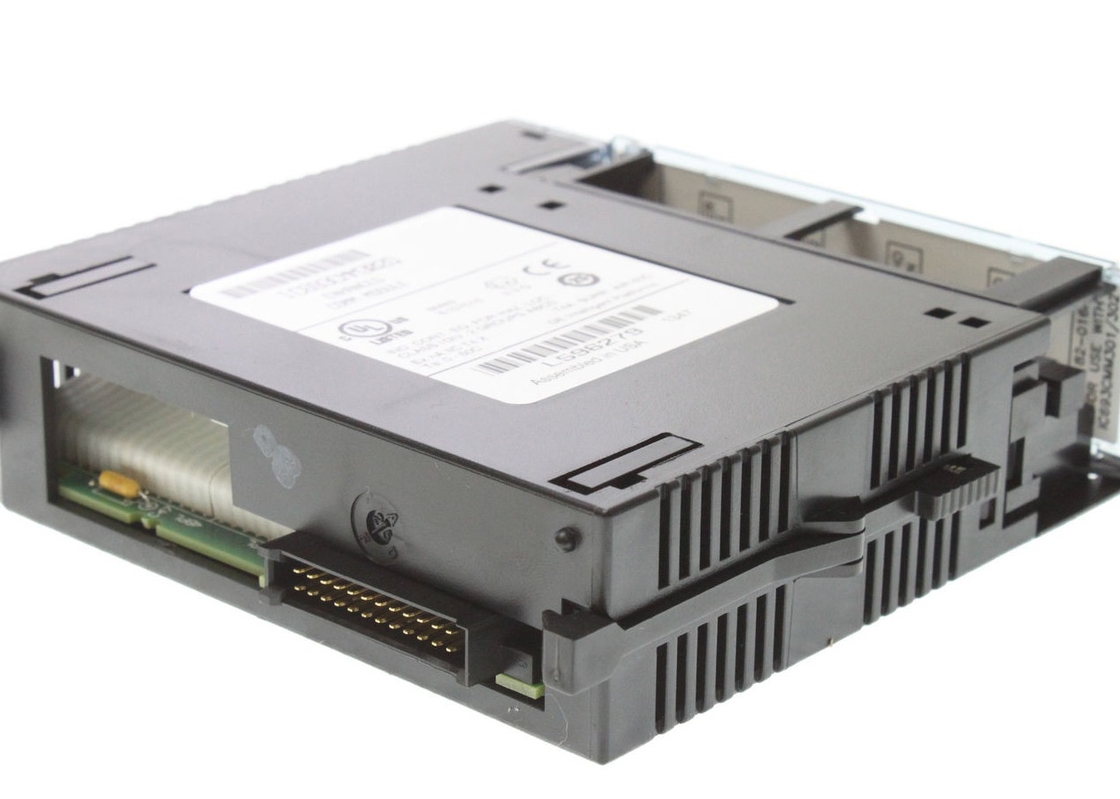

GE FANUC IC693CPU341 SINGLE SLOT CPU MODULE 80K bytes USER MEMORY 10K registros

Detalhes rápidos:

• IC693CPU341
• Módulo de CPU SINGLE SLOT
• Memória de utilizador de 80K bytes
• Registros 10K
• 0.3 milissegundos/1K de lógica

Descrição do produto

• O IC693CPU341 é um módulo de CPU de slot único pertencente à série 90-30 da GE Fanuc. Ele acomoda 5 placas de base no total: 1 placa de base da CPU mais 4 placas de base remotas e / ou de expansão.Com motor a gás, de potência ≤ 1 kW, este módulo serve como um componente central do sistema 90-30.
• Condições de energia e funcionamento: operando a 20 MHz, o módulo utiliza 490 miliampères de uma fonte de alimentação +5 VDC.Funciona de forma confiável em uma faixa de temperatura ambiente de 0 a 60 graus Celsius (32 a 140 graus Fahrenheit).
• Especificações de memória: A CPU possui uma taxa de varredura típica de 0,3 milissegundos por 1K de lógica (contatos booleanos).juntamente com as seguintes alocações de memória:
• Memória de registo (%R): 9999 palavras
• Memória global discreta (%G): 1280 bits
• Empilhadeiras internas (%M): 1024 bits
• Empilhadeiras de saída (temporárias) (%T): 256 bits
• Referências de estado do sistema (%S): 128 bits (divididos em %S, %SA, %SB, %SC, cada um com 32 bits)
• Capacidades de E/S:
• Input analógico (% AI): 1024 palavras
• Resultados analógicos (%AQ): 256 palavras
• Entradas discretas (%I): 512
• Resultados discretos (%Q): 512

Além disso, existem 16 registos de sistema (%SR) reservados para visualização de tabela de referência, estes não podem ser acessados ou modificados em programas de lógica do usuário.

• Características especiais: A CPU inclui uma única porta serial incorporada, que requer conexão com a fonte de alimentação do PLC do sistema através de um conector.Embora compatível com PCM/CCM, o IC693CPU341 requer um módulo CMM para habilitar a funcionalidade SNP/SNP-X master, CCM ou RTU slave, e um módulo PCM para suporte RTU master.
• Capacidades LAN: Equipado com uma rede local integrada (LAN), o IC693CPU341 suporta uma série de módulos opcionais, incluindo módulos FIP, Profibus, multidrop, Ethernet, GBC, GMC e GCM +.As versões anteriores utilizam RAM com EPROM ou EEPROM opcional para armazenamento de memóriaEm contraste, as versões mais recentes (começando com a versão de hardware IC693CPU341-J e o firmware Release 4.61) apresentam RAM com memória Flash opcional para necessidades de armazenamento expandidas.
