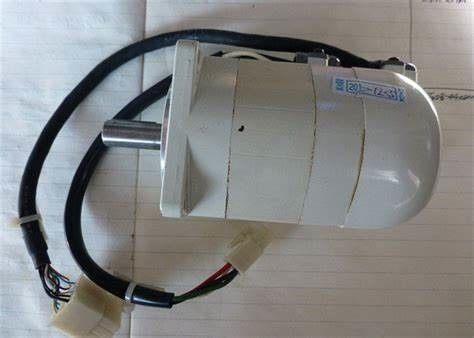

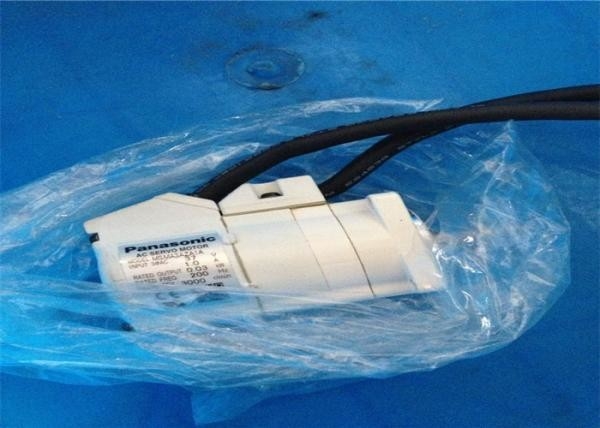

Sistema de Controle Industrial Panasonic Industrial Servo MotorMSMA3AZS1A
Item Especificações
Potência de entrada 100 V Circuito principal Monofásico 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Circuito de controle Monofásico 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
200 V Circuito principal A-quadro para
D-quadro Monofásico/trifásico 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-quadro,
F-quadro Monofásico/trifásico 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Ao controle
o circuito A-quadro para
D-quadro Monofásico 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-quadro,
F-quadro Monofásico 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Meio Ambiente temperatura Temperatura ambiente: 0 ˚C a 55 ˚C (livre de congelamento)
Temperatura de armazenamento: –20 ˚C a 65 ˚C
(Garantia de temperatura máxima: 80 ˚C por 72 horas sem condensação*1)
umidade Operação e armazenamento: 20% a 85% UR (livre de condensação*1)
Altitude Abaixo de 1000 m
Vibração 5,88 m/s2 ou menos, 10 Hz a 60 Hz
Método de controle Unidade de onda senoidal IGBT PWM
Feedback do codificador Codificador absoluto de 23 bits (resolução 8388608), serial de 7 fios
* Ao usar o produto como um sistema incremental (sem usar dados multivoltas), não conecte uma bateria para o encoder absoluto.Em vez disso, defina o parâmetro Pr0.15 como [1] (padrão).
Feedback de escala externa Fase A/B, entrada diferencial do sinal de inicialização.
Fabricantes que suportam escala de comunicação serial:
Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Conector de E/S paralela sinal de controle Entrada 10 entradas de uso geral
A função de entrada de uso geral é selecionada por parâmetros.
Resultado 6 saídas de uso geral
A função de saída de uso geral é selecionada por parâmetros.
Sinal analógico Entrada 3 entradas (A/D de 16 bits: 1 entrada, A/D de 12 bits: 2 entradas)
Resultado 2 saídas (monitor analógico: 2 saídas)
sinal de pulso Entrada 2 entradas (entrada do fotoacoplador, entrada do receptor de linha)
Tanto o coletor aberto quanto a interface do driver de linha podem ser conectados.
Interface de driver de linha de alta velocidade pode ser conectada.
Resultado 4 saídas (driver de linha: 3 saídas, coletor aberto: 1 saída)
Saída de driver de linha para pulsos de encoder (sinal A/B/Z) ou pulsos de feedback externo (sinal EXA/EXB/EXZ) saída de coletor aberto também disponível para sinal Z ou EXZ.
Comunicação
função USB Interface USB para conectar a computadores para configuração de parâmetros ou monitoramento de status.
RS232 comunicação 1:1
RS485 1: n comunicação (máx. 31)
função de segurança Um conector dedicado é fornecido para segurança funcional.
Painel frontal (1) 5 chaves
(2) LED (6 dígitos)
Regeneração A-frame, B,-frame: sem resistor regenerativo embutido (somente resistor externo)
C-frame para F-frame: Resistor regenerativo integrado (resistor externo também está habilitado).
freio dinâmico A-frame para F-frame: Embutido
Modo de controle A alternância entre os 7 modos a seguir está habilitada,
(1) Controle de posição
(2) Controle de velocidade
(3) Controle de toque
(4) Controle de posição/velocidade
(5) Controle de posição/torque
(6) Controle de velocidade/torque
(7) Controle totalmente fechado
Alto desempenho (igual aos drives padrão MINAS A5) sMultifuncional sRelação preço-desempenho atraente sProjetado exclusivamente para controle de posicionamento s20 bits/revolução;1,04 milhões de pulsos por revolução sMax.velocidade: 6000rpm Torque lento de cogging sNovo design;núcleo inovador;encoder de alta precisão grau de proteção sIP67 para todos os motores do tipo MSME M
A seguir estão alguns dos modelos de drive, novos e usados são estocados:
MSDA3A3A1A MSDA5A3A1A MSDA013A1A
MSDA023A1A MSDA043A1A MSDA083A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
MUMA012P1T MUMA022P1T MUMA042P1T
MUMA042P1S MUMA012P1S MUMA022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB MSM011P1N
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A MQMA012P1B
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
OUTROS PRODUTOS SUPERIORES
| Yasakawa Motor, Motorista SG- |
Mitsubishi Motor HC-,HA- |
| Módulos Westinghouse 1C-,5X- |
Emerson VE-,KJ- |
| Honeywell TC-,TK- |
Módulos GE IC - |
| Fanuc motor A0- |
Yokogawa transmissor EJA- |
