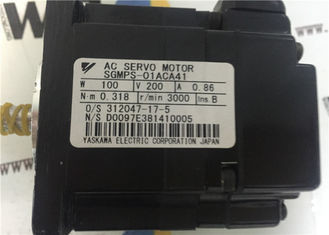

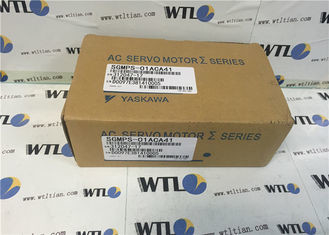

SGMPS 01ACA41 Servomotor industrial de alta potência com cabeça de engrenagem

Detalhes rápidos

1. Potência: 100 W
2. Voltagem: 200 V
3. Corrente: 0,86A

Descrição

• Servo motor CA
• Servo motor com cabeça de engrenagem
• Servomotor SIGMA-3

Especificações

Orientação do SERVOPACK

Instalar o SERVOPACK perpendicular à parede de modo a que o painel frontal contendo os conectores esteja virado para fora.


Refrigeração

Tal como mostrado na figura acima, permitir espaço suficiente em torno de cada SERVOPACK para arrefecimento por ventiladores de arrefecimento ou convecção natural.


Instalação lado a lado

Ao instalar SERVOPACKs lado a lado, como mostrado na figura acima, permita-se que haja pelo menos 10 mm (0,39 polegadas) entre e pelo menos 50 mm (1,97 polegadas) acima e abaixo de cada SERVOPACK.Instalar ventiladores de arrefecimento acima dos SERVOPACKs para evitar aumento excessivo da temperatura e para manter a temperatura uniforme dentro do painel de controle.


Condições ambientais no painel de controlo

• Temperatura ambiente: 0 a 55°C (32 a 131°F)
• Humidade: 90% RH ou menos Vibração: 0,5 G (4,9 m/s2)
• Condensação e congelação: Nenhuma temperatura ambiente a longo prazo
• Confiabilidade: 45 °C (113 °F) máximo.

Realizar ensaios de resistência à tensão nas seguintes condições.

• Tensão:1500 Vrms AC durante um minuto
• Corrente de travagem: 30 mA ou mais
• Frequência: 50 ou 60 Hz
• Para os SERVOPACK SGDS-†††72A: entre os terminais terrestres e o ponto onde os terminais L1, L2, (L3), L1C, L2C, U, V e W estão ligados.
