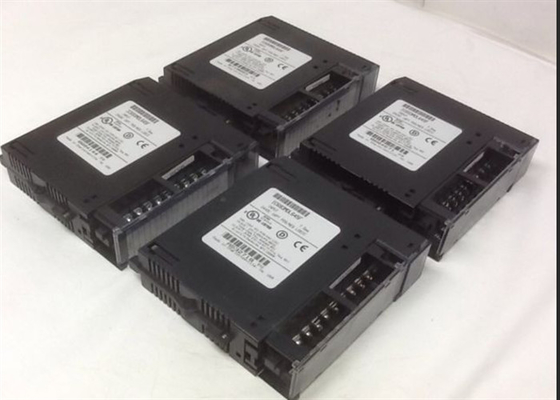

GE FANUC IC693ALG391 SÉRIE 90-30 PLC Módulo de saída analógica

GE FANUC IC693ALG391 SÉRIE 90-30 PLC Módulo de saída analógica

Especificações técnicas do IC693ALG391

Marca GE Fanuc
sinal de saída analógico 0-20 mA / 4-20 mA; 1-5VDC / 0-5 VDC
Fabricante GE Fanuc (ex); Emerson Automation (atual)
Série Série 90-30
Taxa de atualização do canal 5 ms
Série Série 90-30
Número da parte IC694ALG391
Resolução de saída analógica de 4 a 20 mA 4μA (1 LSB = 4μA); 0 a 20 mA 5μA (1 LSB = 5μA); 1 a 5 V 1 mV (1 LSB = 1 mV); 0 a 5 V 1,25 mV (1 LSB = 1,25 mV)
Sinais de saída 0-20 mA / 4-20 mA
Descrição do produto Módulo de saída analógica
Número de canais Dois (2) canais de saída
Precisão de saída analógica: 4 a 20 mA 8μA a 25oC (77oF); 0 a 20 mA 10μA a 25oC (77oF); 1 a 5 V 50 mV a 25oC (77oF); 0 a 5 V 50 mV a 25oC (77oF)
Resolução digital de 12 bits, típica
Faixa de 4-20 mA, 0-20 mA
Dedução de corrente 30 mA @ 5 VDC; 215 mA @ 24 VDC (suportado pelo backplane ou pelo utilizador)
Resolução analógica 4 a 20 mA 4μA (1 LSB = 4μA); 0 a 20 mA 5μA (1 LSB = 5μA); 1 a 5 V 1 mV (1 LSB = 1 mV); 0 a 5 V 1,25 mV (1 LSB = 1,25 mV)
Voltagem de alimentação (nominal) +24 VDC, a partir de +24 VDC isolados no plano de fundo ou fonte de tensão fornecida pelo utilizador, e +5 VDC no plano de fundo
Intervalo de tensão de alimentação externa de 20 a 30 VDC (24 VDC típicos)

Intervalo de tensão de alimentação externa de 20 a 30 VDC
Taxa de atualização 5 msec
Isolamento 1500 VAC
Indicadores de estado Modulo OK
Taxa de atualização 5 ms todos os canais
Fábrica de calibração Calibrado para 4μA por contagem
Largura do módulo 1 ranhura
Resolução a 4-20 mA 4 microamperios
Precisão absoluta 4 a 20 mA ± 8 μA a 25oC (77oF); 0 a 20 mA ± 10 μA a 25oC (77oF); 1 a 5 V ± 50 mV a 25oC (77oF);0 a 5 V ± 50 mV a 25oC (77oF)
Isolamento, Campo para lado lógico 1500 VAC durante 1 minuto
Descontinuado o estado do ciclo de vida do produto
Corrente de autocarro extrair 30 mA de +5V fonte; 215 mA de +24 VDC isolado backplane fonte ou fonte de usuário
Resolução a 0-20 mA 5 microamps
Estado do ciclo de vida do produto descontinuado/obsoleto
Tensão máxima de conformidade 25 volts

Consumo interno de energia 30 mA a 5 VDC, 215 mA a 24 VDC
Situação do ciclo de vida do produto* Descontinuado/obsoleto

Sobre IC693ALG391

O IC694ALG391 é um módulo de saída analógico anteriormente fabricado pela GE Fanuc Automation, agora adquirido pela Emerson Automation.Este módulo é um módulo de slot único com dois (2) canais de saída analógicos que gera sinais de saída de tensão e corrente, tais como sinais elétricos 0-20 mA / 4-20 mA e 1-5VDC / 0-5 VDCEste módulo é fornecido com resoluções específicas, nomeadamente 4μA (1 LSB = 4μA) a 4-20 mA; 5μA (1 LSB = 5μA) a 0-20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 VDC e 1,25 mV (1 LSB = 1,25 mV) a 0-5 VDC.Este módulo é utilizado principalmente para acionar dispositivos de controlo de modulação, tais como válvulas de controloEle também pode ser usado para retransmissão de sinais e interface com medidores de painel, registradores de dados e outros elementos de recepção.O IC694ALG391 é instalado em qualquer local de montagem de E/S de uma placa base de 5 e 10 faixasTem um único indicador de estado do módulo OK que mostra o estado operacional do módulo.A precisão absoluta do módulo é de 8μA a uma temperatura de funcionamento de 25oC (77oF) quando configurado para 4 a 20 mA; 10μA a 25oC (77oF) para configurações de 0 a 20 mA; 50 mV a 25oC (77oF) para operações de 1 a 5 V e 50 mV a 25oC (77oF) para operações de 0 a 5 V.O IC694ALG391 tem um consumo interno de energia de 30 mA a partir da fonte de alimentação +5V e 215 mA a partir da fonte de alimentação isolada +24 VDC ou fornecida pelo utilizador.

O IC693ALG391 é um PLC da série 90-30, módulo de saída analógico que fornece sinal de saída de corrente de 0-20 mA / 4-20 mA e sinais de saída de tensão de 1-5VDC / 0-5 VDC.Este módulo foi fabricado pela GE Fanuc AutomationO módulo possui dois (2) canais de saída analógicos com resolução de 4μA (1 LSB = 4μA) a 4-20mA; 5μA (1 LSB = 5μA) a 0 a 20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 V; 1.25 mV (1 LSB = 1.25 mV) a 0 a 5 V com consumo de corrente de fundo de 30 mA a partir da fonte de alimentação de +5 V e 215 mA a partir da fonte de alimentação de fundo isolada +24 VDC ou da fonte de alimentação do utilizador.
