GE FANUC IC693APU300 500 MA a 10-30 VDC OU 20 MA a 4,75 a 6 VDC

GE FANUC IC693APU300 500 MA a 10-30 VDC OU 20 MA a 4,75 a 6 VDC

Especificações técnicas do IC693APU300

Marca GE Fanuc
Série Série 90-30
Fabricante GE Fanuc
Fabricante GE Fanuc (ex); Emerson Automation (atual)
Número da parte IC693APU300
Série Série 90-30
Descrição do produto Módulo HSC (High Speed Counter)
Número de canais de entrada Doze (12) entradas de fonte
Número de canais de entrada Doze (12) entradas lógicas positivas
Descrição do produto Módulo contador de alta velocidade
Voltagem de entrada 5 VDC; 10-30 VDC
Voltagem do sinal de entrada 5 VDC; 10 VDC - 30 VDC
Taxa máxima de contagem 80 kilohertz
Frequência de entrada 8 kHz
Taxa mínima de contagem 20 kilohertz
Frequência de contagem de entrada 80 kHz
Classificações de saída 10 a 30 VDC @ 500 mA no máximo; 4,75 a 6 VDC @ 20 mA no máximo
Número de canais de saída Quatro (4) saídas de lógica positiva
Tipo de entrada/saída Lógica positiva
Número de entradas lógicas 12
Intervalo de tensão de saída 4,75 VDC - 6 VDC; 10-30 VDC

Frequência máxima de contagem até 200 kHz
Protecção de saída Protecção de curto-circuito
Faixa de tensão de entrada 5 volts DC, 10-30 volts DC
Voltagem de funcionamento do módulo 5 VDC proveniente do plano traseiro
Dose de corrente de 250 mA a 5VDC
Não. Saídas lógicas 4
Capacidade de unidade de carga CMOS Sim
Faixa de tensão de saída de 4,7 a 40 volts DC
Modo de contador para cima; para baixo; bidirecional; diferencial
Indicadores LED BOARD OK e CONFIG OK
Aplicações compatíveis de medição, medidor de caudal e totalização de caudal, medição de velocidade, manipulação de materiais, aplicações de controle de movimento e processo.
Protecção de saída 3 Amperios Fusível para todos os pontos
Pontos de saída Alimentados pelo utilizador com 5 V ou 10 a 30 VDC
As aplicações suportaram medidor de fluxo de turbina, comprovação de medidor, medição de velocidade, manuseio de materiais, controle de movimento e controle de processo.
Indicadores LED BOARD OK; CONFIG OK
Isolamento 250 volts AC
Estado do ciclo de vida do produto descontinuado/obsoleto
Consumo de energia 250 mA a 5 volts DC

Situação do ciclo de vida do produto* Descontinuado/obsoleto

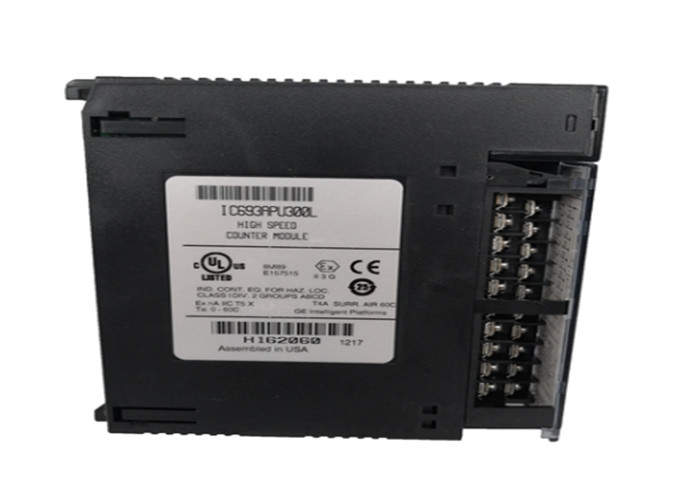

Sobre IC693APU300

O IC693APU300 é um módulo de Contador de Alta Velocidade (HSC) que pertence à Série 90-30 PLC Platform, anteriormente produzida pela GE Fanuc Automation, no entanto, recentemente adquirida pela Emerson Automation.Este módulo HSC é especialmente concebido para utilização em uma variedade de processos, mas não se limita a turbina de medidor de caudalPara aplicações de medição, a medição de velocidade, manuseio de materiais, controle de movimento e controle de processo,Este módulo HSC pode ser utilizado para gerar o material total fornecido ou recebido que pode ser uma referência de faturamento e pagamento ou simplesmente para monitorar o consumo e a eficiência de operaçãoPara controlo de movimento, este módulo pode ser usado para emparelhar com codificadores, aceitando alta velocidade,sinais de tensão de baixo nível que representam a posição ou a quantidade de movimento que a carga percorreu, que podem ser uma referência de controleEm aplicações de manuseio de materiais, este módulo pode ser utilizado para a contagem rápida de produtos para implementar uma classificação precisa de materiais e bens produzidos.O módulo pode ser utilizado para medir variáveis de processo de alta velocidade, tais como pickups de velocidade magnéticaO IC693APU300 possui doze (12) entradas lógicas positivas, operando a 5VDC ou 10-30 VDC de tensão de sinal.Ele também tem quatro (4) saídas de lógica positiva que geram 500 mA em 10-30 VDC ou 20 mA em 4Este módulo de contador de alta velocidade tem uma taxa de contagem máxima de 200 kHz e aceita uma frequência de comutação de sinal de até 8 kHz.Este módulo é categorizado como um módulo de opção, portanto, pode ser instalado em quaisquer slots de E/S disponíveis das placas de base da série 90-30.

O GE IC693APU300 High-Speed Counter Module é um módulo contador de fenda única da GE Fanuc.Manuseio de materiaisO principal benefício deste módulo contador é que é capaz de processar pulsos de sinal rápidos que são classificados em até 80 kilohertz de frequência.Este módulo de contador de alta velocidade pode detectar entradas e saídas, bem como contar as respostas de entrada e saída sem se comunicar com a CPUO módulo de contador de alta velocidade IC693APU300 pode contar para cima e para baixo e pode contar a diferença entre dois valores em mudança.Para indicar o estado de funcionamento e o estado dos parâmetros de configuração, o módulo tem 2 LEDs verdes na sua face superior.

O módulo de contador de alta velocidade IC693APU300 pode ser configurado para ter 4 contadores simples independentes idênticos, 1 contador complexo e 2 contadores complexos independentes idênticos.Algumas das características deste módulo contador de alta velocidade incluem contagens por registro baseado no tempo para cada contadorA energia para o módulo é extraída do Bus de 5 volts DC do plano de fundo do PLC.O módulo de contador de alta velocidade IC693APU300 pode ser instalado em qualquer placa base da série 90-30.. Nunca instale este módulo num gabinete acessível apenas com ferramentas. Este módulo não pode ser removido ou substituído sem desligar adequadamente o PLC.Pode ser configurado usando o Logicmaster 90-30/20, Programador portátil, Logic Developer-PLC, ou software VersaPro.Este módulo pode ser utilizado em aplicações industriais que têm velocidades de entrada de pulso que excedem a capacidade de entrada do PLC, tais como comprovação do medidor, manipulação de materiais, medição de velocidade, controle de movimento e aplicações de medidores de fluxo de turbina.
