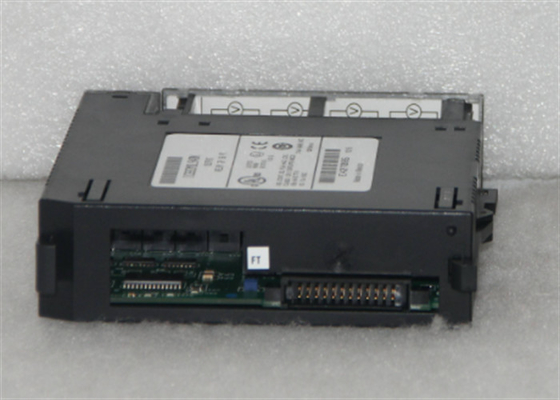

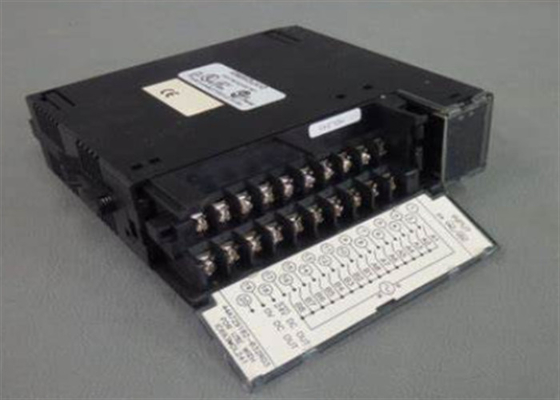

GE FANUC IC693MDL241 TÍPICA TAPOR DE ESCANHAGEM SÉRIAS 90-30 Módulo de processador

GE FANUCIC693MDL241Módulo do processador

Especificações técnicas do IC693MDL241

Marca GE Fanuc
Série Série 90-30
Fabricante GE Fanuc
Fabricante GE Fanuc (ex); Emerson Automation (atual)
Número da parte IC693MDL241
Descrição do produto Modulo de entrada discreto
Série Série 90-30
Número da parte IC693MDL241
Número de canais 16
Marca GE Intelligent Platforms/GE Fanuc
Grupo de entradas Grupo único de 16 entradas
Configuração de fiação Lógica positiva / negativa
Isolamento 1500 VAC entre o lado do campo e o lado lógico
Tipo de produto Módulo de entrada
Faixa de sinal de entrada 0-30 VAC / VDC
Intervalo de tensão de entrada de 0 a +30 volts CC ou de 0 a +30 volts AC, 50/60 Hz
Voltagem nominal de entrada 24 VAC / VDC
Voltagem AC de 24 V
Corrente de entrada de 7 mA à tensão nominal
Voltagem de saída nominal 24 VAC / 24 VDC
Voltagem 24 V CC

Dose de corrente de 80 mA @ 5 VDC quando todas as entradas estiverem ligadas; 125 mA a partir do autocarro de 24 VDC isolado ou fornecido pelo utilizador como fonte de alimentação externa.
Tempo de resposta fora de funcionamento, máximo 28 ms
Insumos 16
Na tensão de estado 11,5 - 30,0 VAC / VDC
Voltagem ligada 11,5 a 30 volts AC ou DC
Frequência 50/60 Hz
Voltagem desligada 0-4 VAC / VDC
Voltagem fora de estado de 0 a +4 volts AC ou DC
Corrente de entrada a uma tensão nominal de 7 mA
Corrente em funcionamento 1 mA máxima
Em estado de corrente de 3,2 mA
Isolamento entre o lado do campo e o lado lógico 1500 V RMS
Corrente fora de funcionamento 1 mA
Potência de CC Sim
Energia AC Sim
No tempo de resposta, tipicamente 12 ms
No tempo de resposta, máximo 12 ms
Indicadores LED 16
Leitura lógica %I
Estado do ciclo de vida do produto descontinuado/obsoleto

Sobre o IC693MDL241

O IC693MDL241 é um módulo de entrada discreto da série 90-30 de controladores lógicos programáveis (PLC).Este módulo apresenta dezesseis (16) canais de saída num grupo de saída com um único terminal comumFunciona a tensões de entrada de 0-30 VDC ou 0-30 VAC, enquanto as tensões nominal do módulo são de 24 VAC / 24 VDC.Este módulo suporta a fiação de dispositivos de entrada binários ou ON / OFF ou de estado duplo, como interruptores de limite.O IC693MDL241 está equipado com duas (2) linhas de indicadores de estado LED,utilizado para representar a energização de cada canal de entrada. Um canal de entrada que esteja a receber ativamente uma corrente de entrada de 7 mA à tensão nominal tem o LED correspondente activado.Os módulos são inseridos onde uma breve descrição ou etiquetas de entrada podem ser escritas para facilitar a identificação dos canais de entrada.Este módulo é compatível com a instalação em uma placa base de 5 ou 10 slots da plataforma PLC da série 90-30.5 - 30 VAC / VDC enquanto a tensão fora de estado é 0 - 4 VDC / VACDe forma semelhante, a corrente máxima em estado ligado é de 3,2 mA, enquanto a corrente máxima fora de estado é de 1 mA. O atraso de transição do sinal do módulo é de 12 ms, enquanto o tempo de resposta fora de estado é de 28 ms.O consumo de energia deste módulo é nominal 80 mA @ 5 VDC quando todas as entradas estão no estado lógico 1 e 125 mA do autocarro de plano de fundo isolado de 24 VDC ou da fonte de alimentação externa fornecida pelo utilizador.

O módulo IC693MDL241 é um módulo de entrada positivo/negativo fabricado pela GE Fanuc como parte dos sistemas PLC da série 90-30.Ele funciona com uma tensão nominal de 24 Volts AC/DC e possui um único grupo de 16 pontos de entrada todos localizados em um terminal de entrada de energia comumEste módulo foi concebido e destinado a ser utilizado com energia de entrada AC ou DC fornecida pelo operador, podendo, por conseguinte, ter características lógicas positivas ou negativas enquanto estiver no modo de entrada DC.Estas características de entrada são adequadas para uma ampla gama de unidades de entrada fornecidas pelo utilizador, como botões, interruptores de proximidade electrónicos e interruptores de limite.O módulo IC693MDL241 é fornecido com uma tensão de entrada que varia entre 0 e 30 Volts AC ou DC a uma frequência de 50 a 60 Hertz e uma corrente de entrada típica de 7 miliamps na tensão nominalPossui uma tensão no estado de 11,5 a 30 volts AC ou DC e uma tensão fora de estado de 0 a 4 volts AC ou DC.

O módulo GE IC693MDL241 é fornecido com uma corrente mínima em estado activo de 3,2 miliamperios e uma corrente máxima fora de estado de 1 Amp,com um tempo de resposta de 28 milissegundos quando desligado e um de 12 milissegundos quando ligadoQuando a corrente passa pelo ponto de entrada, o resultado na tabela de estado de entrada é Logic 1 (%I). Os operadores podem fornecer a energia necessária para executar os dispositivos de campo,ou utilizar a fonte de tensão de saída DC isolada de 24 volts como fonte de alimentação para as entradas de CCO GE Fanuc IC693MDL241 possui indicadores de estado de ligação/desligação LED para cada um dos pontos na parte superior do módulo.A linha de LED superior é rotulada de A1 a A8 para os pontos 1 a 8, enquanto a linha inferior é rotulada de B1 a B8 para os pontos 9 a 16.
