GE FANUC IC693MDL340 TÍPICA TAPOR DE ESCANHAGEM SÉRIAS 90-30 Módulo de processador

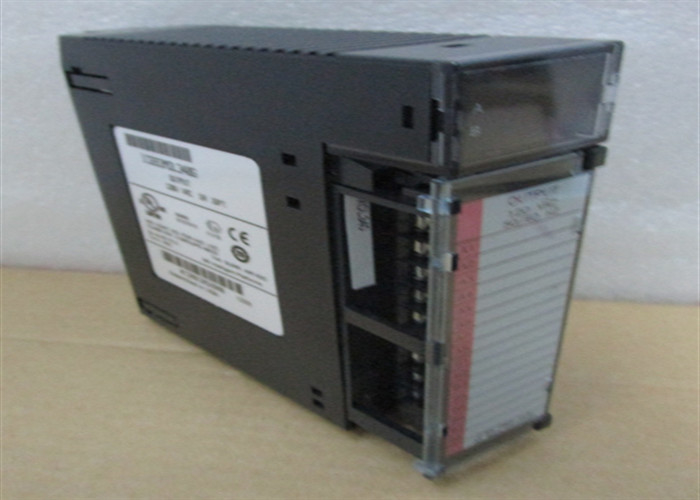

O IC930MDL340 é um módulo de saída discreta da série 90-30.Este módulo tem dezesseis (16) canais de saída, com cada canal capaz de fornecer uma tensão nominal de saída de 120 VAC e uma corrente nominal de saída de 0.5 A.

Este módulo tem dois (2) grupos de canais de saída, cada grupo com oito (8) canais cada.

O IC930MDL340 é tipicamente usado para energizar cargas elétricas como bobinas de relé, lâmpadas piloto e outros dispositivos elétricos com baixa corrente nominal.É usado para implementar comandos de saída como resultado do processamento da lógica do usuário baixado para a CPUTem uma corrente de saída máxima de 3 A por grupo e uma corrente de carga mínima de 50 mA.

Outras características de saída deste módulo incluem uma corrente de entrada máxima de 20 A para um ciclo e uma corrente de carga mínima de 50 mA. Tem uma queda de tensão de saída de 1.5 VAV e corrente de fuga de saída máxima de 2 mA a uma tensão nominal de 120 VACCada canal de saída tem um atraso máximo de transição de 1 ms e um atraso de sinal de desligamento de 1⁄2 ciclo.

O IC930MDL340 é equipado com um indicador de estado individual para cada canal de saída, que mostra o estado operacional de cada canal deste módulo de saída.Ele também fornecido com indicador de fusível LED que se energiza quando o fusível interno é soprado.

O módulo GE Fanuc IC693MDL340 é um módulo de saída fabricado como parte da linha de produtos GE Intelligent Platforms/GE Fanuc Series 90-30.5 Amps de corrente nominal e fornece 16 pontos de saída em 2 grupos separadosO módulo IC693MDL340 permite que cada grupo seja usado com uma fase independente da fonte de alimentação AC.Ambos os bens comuns também podem ser alimentados usando a mesma fonteCada grupo tem um fusível de 3 Ampères para proteção, bem como um snubber RC para as saídas para protegê-los contra o ruído elétrico transitório da linha de alimentação.

O módulo GE Fanuc IC693MDL340 possui uma faixa de tensão de saída AC de 85 a 132 Volts, frequência de 50 a 60 Hertz e 0,5 Amps de corrente de saída máxima por ponto.Cada grupo permite uma corrente total para cada grupo de 3 AmpsO módulo IC693MDL340 oferece uma corrente de entrada de alto grau, o que torna as saídas adequadas para controlar diferentes cargas, tanto incandescentes como indutivas.Os operadores deste módulo devem fornecer uma fonte de alimentação AC ao módulo para ajudá-lo a operar cargas ligadas às saídas.O módulo IC693MDL340 só pode funcionar com uma fonte de alimentação AC. Ele vem com indicadores LED no topo do dispositivo, que mostram o status ON e OFF para cada um dos pontos de saída.Os LEDs estão dispostos em 2 linhas de 8 LEDs verdes e com um LED vermelho entre as 2 linhas.
