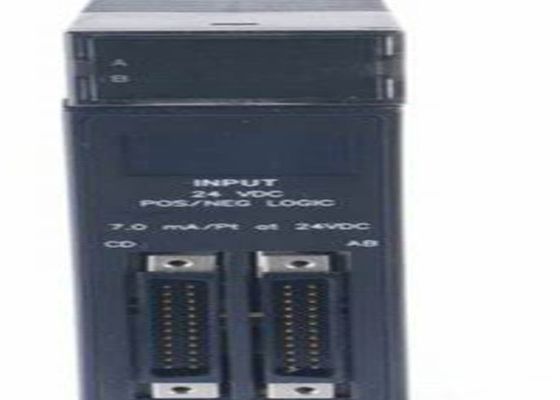

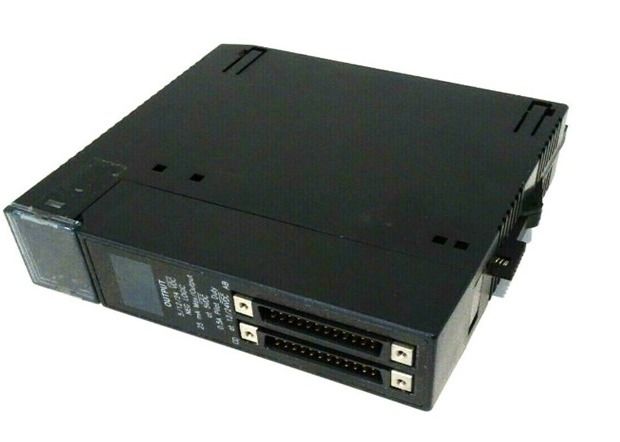

O módulo Ge Fanuc IC693MDL752 é um módulo de entrada/saída de 6 pontos Ge Fanuc série 90-30 Plcs

O módulo GE FANUC IC693MDL752 é um módulo de entrada/saída de 6 pontos GE FANUC Série 90-30 PLCS

Especificações técnicas do IC693MDL752

Marca GE Fanuc
Série Série 90-30
Fabricante GE Fanuc; Emerson Automation (atual)
Número da parte IC693MDL752
Série Série 90-30
Tipo de produto I/S digital
Descrição do produto Módulo de saída discreto
Número de canais Trinta e dois (32)
Compatibilidade PLCs GE Fanuc 90-30
Pontos de saída 32
Número de grupos de produção Quatro (4)
Grupos de produção 4
Canais por grupo Oito (8)
Modo de saída Modo TTL, modo DC de 12 / 24 volts

Isolamento: 1500 volts entre o lado do campo e o lado lógico; 250 volts entre os grupos
Indicadores LED Sim
Intervalo de tensão de saída 10,2-28,8 VDC (modo 12/24 VDC); 4,74 - 5,25 VDC (modo TTL)
Conexão de saída 2 x 24 pines
Voltagem de saída nominal 12-24 VDC (modo 12/24 VDC); 5 VDC (modo TTL)
Situação do ciclo de vida do produto* Descontinuado/obsoleto
Corrente de saída 12/24 VDC Modo: 0,5 Ampere por ponto; 4 Ampere por módulo; 3 Ampere por pin comum de grupo 5 VDC (Modo TTL): 0,25 mA
Corrente de entrada máxima de 4,6 A durante 20 ms
Dose de corrente de 260 mA (máximo) a partir de uma rede de 5 volts no plano de fundo; (13 mA + 3 mA/ponto ON + 4,7 mA/LED); 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
No tempo de resposta, máximo 0,5 ms
Tempo de resposta fora de funcionamento, máximo 0,5 ms
Voltagem de saída Caixa de 0,3 volts, máximo
Fugas fora do estado máximo de 1 mA

Sobre o IC693MDL752

O IC693MDL752 é um módulo de saída discreto de modo duplo da família de produtos da Série 90-30 Programmable Logic Controller (PLC).Recentemente adquirida pela Emerson AutomationEste módulo suporta o modo 12/24 VDC e o modo 5VDC TTL, módulo de saída de lógica negativa.Possui trinta e dois (32) pontos de saída em grupos de quatro (4) com cada grupo com oito (8) canais de saída cadaDependendo do modo de funcionamento do módulo, a corrente de saída por ponto varia.4 amperes por grupo, e 3 Amperes no máximo por pin comum, enquanto quando configurado para operar no modo TTL, cada canal de saída tem uma corrente nominal de saída de 0,25 mA.A tensão de saída varia consoante o modo selecionadoNo modo 12/24 VDC, a faixa de tensão de saída é de 10,2 - 28,8 VDC com uma saída nominal de 24 VDC. No modo TTL, a faixa de tensão de saída é de 4,75 VDC - 5,25 VDC com uma tensão de saída nominal de 5 VDC.Cada grupo de saída é configurável de forma independente para funcionar em modo 12/24 VDC ou TTL, proporcionando flexibilidade operacional.Este módulo tem isolamento nominal de 1500 volts entre o lado do campo e o lado lógico e 250 volts entre os grupos.Dois (2) métodos são recomendados quando se conectam dispositivos de saída a este módulo, em especial, o método direto com o uso de cabos pré-cabelos IC693CBL327 e IC693CBL328, onde uma extremidade é um conector pré-montado, enquanto a outra extremidade do cabo é de cabos voadores.Outro método suportado é o método TBQC utilizando um bloco de terminal de conexão rápida.

O IC693MDL752 é um módulo de saída de lógica negativa TTL de 5 a 24 volts DC para os PLCs da série 90-30 da GE Fanuc.O módulo de saída lógica negativa IC693MDL752 fornece 32 saídas discretas dispostas em 4 grupos que estão isolados uns dos outrosCada grupo de 4 saídas tem o seu próprio comum. As saídas no módulo são saídas de tipo de afundamento ou saídas lógicas negativas para as quais o estado ON corresponde a um estado de baixa saída ativa.O módulo de saída de lógica negativa IC693MDL752 tem 2 modos de funcionamento. No modo TTL, as saídas do módulo podem alternar cargas através de 5 volts DC tensão e eles podem afundar uma corrente de pico de 25 miliamps por ponto.As saídas do módulo podem alternar cargas de mais de 12 a 24 volts DC e eles podem afundar uma corrente de pico de 0.5 Amps por ponto.

Cada grupo de saídas do módulo de saída de lógica negativa IC693MDL752 pode ser utilizado no modo de funcionamento exigido para qualquer aplicação específica.Ao utilizar diferentes grupos em diferentes modos de funcionamento, os efeitos do ruído eléctrico devem ser tidos em conta.O isolamento do plano de fundo entre o lado lógico e o lado do campo é fornecido através de optoacopladoresOs indicadores LED no módulo de saída lógica negativa IC693MDL752 fornecem atualizações de status para os pontos de saída.As ligações do módulo de saída de lógica negativa IC693MDL752 para os circuitos de saída são feitas através de 2 conectores masculinos de 24 pinos que são montados no lado frontal do módulo de E/SOs valores máximos de saída de corrente no modo TTL e no modo 12/24 volts são, respectivamente, 25 miliampères e 0,5 ampères por ponto.
