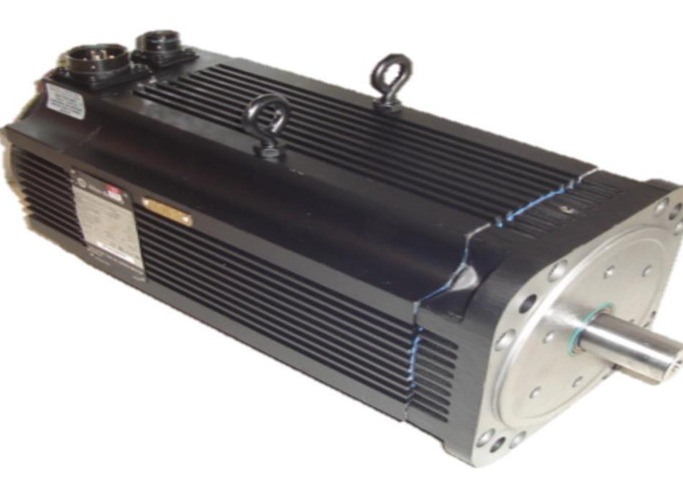

AB Novo 1326AB-B720E-21-L Servo Motor 3500 RPM

Motor Servo AB Novo 1326AB-B720E-21-L Série 3500 RPM

Especificações Técnicas para 1326AB-B720E-21-L

Fabricante Rockwell Automation
Marca Allen-Bradley
Número da Peça/Catálogo nº 1326AB-B720E-21-L
Tipo de Produto Servomotor CA de Ferrite
Tensão 460 Volts CA, 380 Volts CA
Série da Estrutura Estrutura de 194 milímetros de diâmetro (centro do parafuso de 215 milímetros

Comprimento do Motor 2 polegadas
Velocidade do Motor 460 Volts CA: 3500 rpm, 380 Volts CA: 3000 rpm
Série de Flange e Eixo Flange métrico IEC com chaveta
Feedback feedback baseado em resolver
Opções Padrão Classificação ambiental IP 67 apenas para todas as séries de estrutura
Status do Ciclo de Vida do Produto* Descontinuado/Obsoleto

•

  Sobre 1326AB-B720E-21-L

•



  O servomotor 1326AB-B720E-21-L é um servomotor sem escovas Torque Plus fabricado pela Allen-Bradley. Suas classificações de velocidade são 3500 rotações por minuto a 460 Volts CA, 3000 rotações por minuto a 380 Volts CA, 30,9 N-m de torque, 88,1 N-m de torque de pico e 0,015 inércia do rotor. Sua potência nominal é de 6,8 quilowatts, e a corrente de parada contínua do sistema é de 17,5 Amperes. Sua caixa com classificação IP 67 fornece a proteção necessária para operar este motor em ambientes perigosos. A caixa de alumínio é à prova de poeira e é capaz de suportar jatos de água pulsantes sem que líquido entre no motor, pois seu eixo possui um kit de vedação.


  Um orifício roscado é fornecido na face do eixo do servomotor 1326AB-B720E-21-L para permitir que ele seja conectado a acoplamentos. Seu diâmetro da estrutura é de 194 milímetros e o motor foi projetado para reduzir o comprimento do motor sem qualquer redução na velocidade ou desempenho do torque. Os ímãs neste motor são especialmente projetados para aumentar a resposta do servo e o material de isolamento para seus enrolamentos é projetado para otimizar a transferência de calor para garantir que a temperatura do motor não exceda sua faixa recomendada. Observe que o servomotor Torque Plus 1326AB-B720E-21-L perde sua classificação de proteção IP 67 quando usado com kits de caixa de junção, dispositivos de feedback resolver ou pacotes de sopradores. Como um componente do sistema de movimento Allen-Bradley 1394, o servomotor Torque Plus 1326AB-B720E-21-L funciona com módulos axiais específicos. A opção de flange de montagem neste motor é um flange de montagem métrico IEC com uma chaveta que permite que ele seja montado verticalmente em diferentes ângulos, independentemente de o eixo estar voltado para cima ou para baixo.

•
