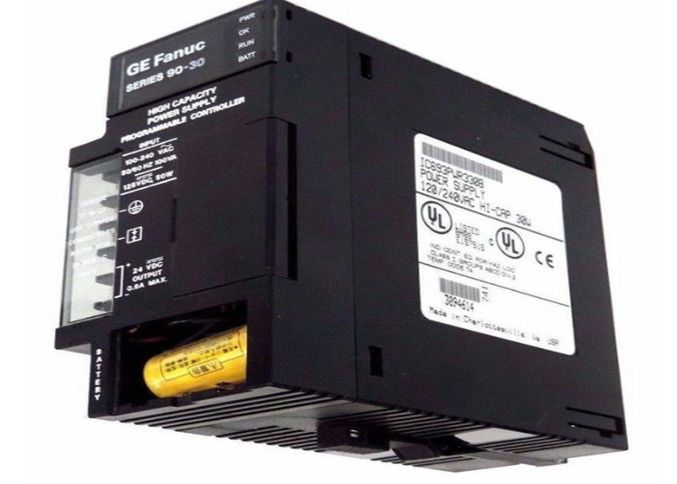

GE FANUC IC693PWR330 módulo de alimentação 5 Vdc 30 W Maximum 24 Vdc Relais 15 W Maximum 24

GE FANUC IC693PWR330 5 VDC 30 WATTS máximo 24 VDC RELAY 15 WATTS máximo 24

Especificações técnicas do IC693PWR330

Tipo de produto Fonte de alimentação de alta capacidade
Tempo de espera: 20 milissegundos, mínimo
Potência de saída 5 VDC: 30 watts, máximo 24 VDC Relay: 15 watts máximo 24 VDC Isolado: 20 watts máximo
Voltagem de saída 5 VDC: 5,0 VDC a 5,2 VDC (5,1 VDC nominal) Relé 24 VDC: 24 a 28 VDC Isolado 24 VDC: 21,5 VDC a 28 VDC
Corrente de entrada pico 4A, 250 milissegundos no máximo
Potência de entrada 90 VA com entrada VAC; 50 W com entrada VDC
Intervalo de tensão de entrada, DC de 100 a 300 VDC
Intervalo de tensão de entrada, AC 85 a 264 VAC
Voltagem nominal 120/240 VAC ou 125 VDC
Número de saídas Três (3)
Apoio ao protocolo RS485

Marca GE Fanuc
PLCs da série 90-30
Número da peça IC693PWR330
Descrição Dispositivo de alimentação
Tensão 120/240 Volts AC, 125 VDC
Potência 30 watts
Comunicação RS 485
Limite de proteção 5 VDC para sobrevoltagem, sobre corrente
Normas CE, UL
Número de terminais de ligação 6
Situação do ciclo de vida do produto* Descontinuado/obsoleto

Sobre IC693PWR330

O IC693PWR330 é um módulo de alimentação de alta capacidade que faz parte da família de produtos de controladores lógicos programáveis (PLC) da série 90-30.O módulo de alimentação de alta capacidade IC693PWR330 permite o consumo de toda a capacidade de carga de 30 watts para a saída +5VDCIsto permite que a fonte de alimentação seja utilizada em aplicações onde o +5VDC requer maior capacidade de corrente, tipicamente, em racks de 90-30 PLC maiores.Esta fonte de alimentação só pode ser instalado no slot mais à esquerda do rackÉ usado principalmente para fornecer energia para o plano de fundo, para habilitar módulos que estão ligados ao plano de fundo.

O IC693PWR330 tem três (3) saídas. Estas saídas são +5 VDC saída, +24 VDC saída de potência do relé que fornece energia para os circuitos eletrônicos na série 90-30 Output Relay e isolado +24 VDC,utilizadas internamente por cerca de 90 a 30 módulos, que também pode ser usado para fornecer energia externa para 24 placas de entrada VDC. Esta fonte de alimentação tem 30 Watts capacidade de carga. Esta capacidade de carga são a carga total combinada de todas as saídas.Saídas individuais máximas de 30 watts para +5VDC, 20 W para saída de relé +24VDC e 15 W para saída de relé +24VDC.

Esta fonte de alimentação de alta capacidade possui indicadores de estado LED utilizados para indicar uma variedade de estados. Estes indicadores de LED incluem um LED PWR para monitorizar se o módulo recebe uma alimentação externa suficiente;LED OK para mostrar o estado geral de funcionamento do módulo; LED RUN e LED BATT para indicar a carga da bateria.

O IC693PWR330 possui uma porta de comunicação RS485 incorporada. Esta porta é usada para conectar a fonte de alimentação a uma estação de trabalho de desktop ou laptop,Programação manual GE Fanuc e outros dispositivos em série compatíveis.

O módulo IC693PWR330 tem um tempo mínimo de espera de 20 milissegundos.Possui limites de proteção contra sobrevoltagem e sobrecorrente para 5 volts de saída de corrente contínua, que são 6.4 a 7 Volts e 7 Amps, respectivamente. Esta unidade de alimentação AC/DC tem 6 terminais para conexões de usuários. Ele suporta conexões de fontes de alimentação AC e DC.

Para as ligações de fonte de alimentação AC, os fios quentes, neutros e de terra da fonte AC de 120 volts, também conhecidos como L1, L2,e os fios de terra da fonte AC de 240 Volts são conectados ao sistema usando os 3 terminais superiores que estão situados na face frontal do módulo de alimentação GE Fanuc Série 90-30 IC693PWR330.Da mesma forma, para a energia CC, os fios +ve e -ve da fonte de energia DC nominal de 125 volts para os dois terminais superiores dos conectores são usados.Estas ligações são sensíveis à polaridade da fonte de alimentaçãoO módulo IC693PWR330 está equipado com uma porta de comunicação RS 485 para comunicação serial.
