GE FANUC IC693APU301 Módulo de eixo único de 25 pinos Servo de 24 pinos Alta densidade de 25 pinos Tipo D

GE FANUC IC693APU301 UM (1) Módulo de Eixo; SERVO de 25 pines de alta densidade de 24 pines, tipo D de 25 pines

Especificações técnicas do IC693APU301

Marca GE Fanuc
Série Série 90-30
Fabricante GE Fanuc (ex); Emerson Automation (atual)
Número da parte IC693APU301
Série Série 90-30
Descrição do produto Módulo de posicionamento do eixo (APM)
Descrição do produto Módulo de posicionamento do eixo
Número de eixos 1 eixo
Número de eixo 1 suportado (1)
Atualização do Servo Loop 1 milissegundo
Portas de comunicação Módulo de eixo um (1); ligação servo de 25 pinos
Modo de funcionamento: modo padrão; modo seguidor

Indicadores LED do módulo EN1, EN2, STST, OK e CFG
Tipos de conectores de 24 pinos Alta densidade, tipo D de 25 pinos
Largura da ranhura
Soluções de controlo automático da série 90-30
CPU compatível CPU 311, CPU 313, CPU 323, CPU 331 e superior
Situação do ciclo de vida do produto* Descontinuado/obsoleto
Número de módulos autorizados CPU 311, CPU 313 e CPU 323: Três (3) módulos APM CPU 331 e superiores: Oito (8) módulos APM
Número de módulos por placa base: três (3)
Cabos compatíveis: IC693CBL311 (10 pés/3 metros); IC693CBL319 (3 pés/1 metro);IC693CBL317 (10 pés/3 metros) com uma coxa de proteção externa de 8 ̊ e IC693CBL320 (3 pés/1 metro) com uma coxa de proteção externa de 8 ̊
Ciclo de vida do produto interrompido

Sobre IC693APU301

O IC693APU301 é um módulo de posicionamento do eixo (APM) da série 90-30 de controladores lógicos programáveis (PLC) anteriormente produzidos pela GE Fanuc Automation,atualmente sob Emerson AutomationEste módulo vem com um controlo de eixo único para a implementação do controlo de movimento e posição dos servomotores e é configurável para o modo padrão e seguidor.

O IC693APU301 quando configurado no modo padrão, este módulo APM combina a lógica PLC e o controle de movimento de alto desempenho do IC693APU301 para criar um único sistema integrado.Ele também suporta o modo seguidor em que a APU fornece engrenagem eletrônica de alto desempenho para aplicações contínuas mestre e escravo.

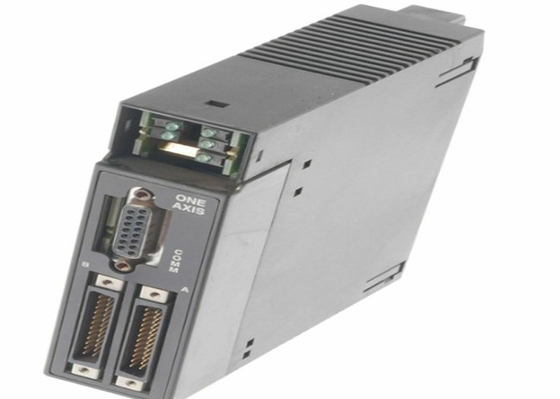

Este módulo vem com um (1) conector de porta de eixo D de 9 pinos e uma (1) porta de alta densidade para conexões APM. Ele também possui indicadores de status LED, como LEDs EN1, EN2, STST, OK e CFG.Este módulo é compatível para uso com uma variedade de CPUs, tais como CPU 311, CPU 313 e CPU 323 em que podem ser instalados até Três (3) módulos APM.Até oito (8) módulos APM podem ser instalados com um máximo de três (3) instâncias de módulo APM por base.

Os programas de movimento podem ser desenvolvidos usando o pacote de software Motion Programmer e configurados usando o pacote de software VersaPro versão 1.1 ou posterior ou o PLC Logic-Developer.Uma variedade de cabos de comunicação pode ser utilizada com o módulo IC693APU301 e vem em diferentes comprimentosEstes cabos incluem IC693CBL311 (10 pés/3 metros); IC693CBL319 (3 pés/1 metro);IC693CBL317 (10 pés/3 metros) com uma coxa de proteção externa de 8 ′′ e C693CBL320 (3 pés/1 metro) com uma coxa de proteção externa de 8 ′′.

O módulo de posicionamento de eixo GE Fanuc IC693APU301 ou APM é um módulo de controle de movimento de eixo único que é feito para os PLCs da série 90-30 ou controladores lógicos programáveis.É fácil de usar e é um módulo totalmente programável que permite aos utilizadores integrar o controlo de alto desempenho nos seus sistemas PLCO módulo de posicionamento do eixo IC693APU301 pode ser configurado para operar no modo seguidor ou no modo padrão.Quando este módulo for utilizado com os PLCs da série 90-30,Este APM controla o movimento do eixo, enquanto o PLC ligado a ele transfere dados automaticamente entre as tabelas do PLC e o APM.

O módulo de posicionamento do eixo IC693APU301 pode ser instalado em qualquer CPU da série 90-30 ou placa base de expansão.com um máximo de 3 módulos APM por placa baseUm máximo de 10 programas de movimento podem ser gerados e armazenados no pacote de software de programação de movimento APM.Tem um conector de alta densidade que contém uma ligação para o eixo 1 e outro conector para ligações de uso geralEstes conectores de alta densidade são ligados à unidade usando cabos curtos que têm conectores de I/O de 24 pinos.Este APM contém uma lógica que compara a posição real do eixo com a posição programada ou comandadaO módulo de posicionamento do eixo IC693APU301 oferece uma interface em tempo real entre o PLC e um eixo controlado por servo.,simplificação da resolução de problemas e capacidades de entrada de uso geral eficientes.
