GE Fanuc IC697ALG320 Série 90-70 PLC módulos analógicos Sistema de saída analógico de alto nível

Módulos Analógicos PLC GE Fanuc IC697ALG320 Série 90-70 Saída Analógica de Alto Nível

Mais informações:

Principais características
Capacidades de saída analógica de alto nível

• Tipos de saída dupla: Um único módulo fornece sinais de saída de tensão e corrente.
• Configurabilidade independente: Todas as quatro saídas podem ser individualmente configuradas para operar como saídas de tensão ou corrente.
• Faixa de saída de tensão: Suporta operação unipolar ou bipolar, com uma faixa de escala completa de até ±10 volts.
• Faixa de saída de corrente: Gera sinais de loop de corrente que variam de 0 a 22,5 mA.


Configuração centrada no usuário

• Dimensionamento específico do canal: Os usuários têm a flexibilidade de aplicar configurações de dimensionamento individuais a cada canal de saída.
• Desempenho de atualização rápida: Possui uma taxa de atualização rápida para garantir a pontualidade e precisão dos sinais de saída.
• Configuração sem interruptores: Elimina a necessidade de jumpers ou interruptores DIP durante a configuração, simplificando o processo de configuração.
• Calibração de fábrica: Pré-calibrado na fábrica, com dados de calibração armazenados com segurança na memória EEPROM não volátil para retenção a longo prazo.


Configuração de software intuitiva

• Software compatível: Configurável via software de programação baseado em MS-DOS ou Windows.
• Compatibilidade do sistema: Opera perfeitamente em sistemas Windows 95 ou Windows NT e pode se conectar via Ethernet TCP/IP ou através da porta SNP.
• Dispositivos de programação suportados: Funciona com IBM XT, AT, PS/2 ou outros computadores pessoais compatíveis.


Funções principais
Conversão Digital-para-Analógico (D/A)

• Aquisição de dados: Recebe dados digitais da CPU ou outros controladores através do backplane do PLC.
• Conversão de sinal: Converte os dados digitais adquiridos em saídas analógicas usando um conversor Digital-para-Analógico (D/A) integrado.
• Faixas de sinal de saída: Fornece saídas de tensão de escala completa de até ±10 volts ou sinais de loop de corrente de 0 a 22,5 mA.
• Resolução e proteção
• Alta precisão: Apresenta resolução de 16 bits (equivalente a 1 parte em 65536) e mantém a monotonicidade de 14 bits para desempenho consistente.
• Isolamento elétrico: Os circuitos de saída são isolados do backplane do PLC para evitar interferências e garantir a estabilidade do sistema.
• Proteção contra sobretensão: Equipado com proteções contra condições de sobretensão transitórias e de estado estacionário para proteger o módulo.

Memória e endereçamento

• Referência de endereço: Utiliza referências %AQ dentro do sistema PLC para mapeamento de endereços.
• Capacidade de memória: O PLC suporta até 8K palavras de memória %AQ para operações de saída analógica.
• Alocação de memória: Cada canal de saída individual ocupa uma palavra de 16 bits de memória %AQ.


Descrição do produto

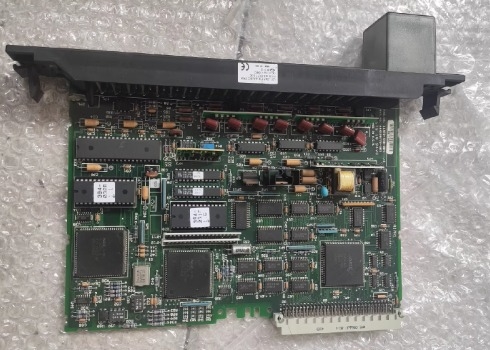

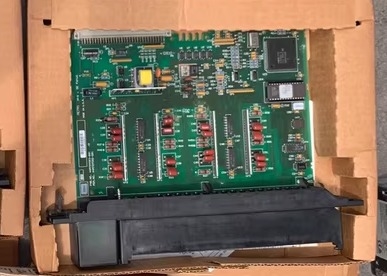

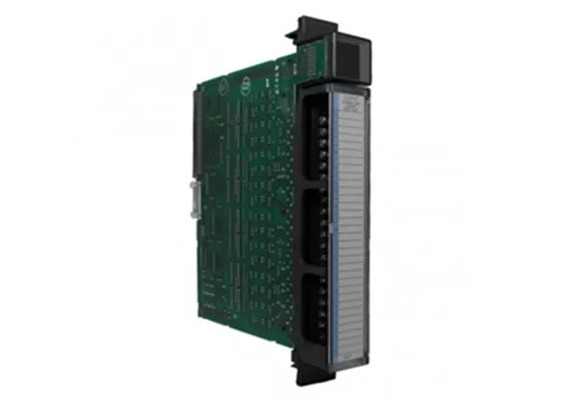

O IC697ALG320 é um módulo de saída analógica de alto desempenho pertencente à linha de Controladores Lógicos Programáveis (PLC) da Série 90-70. Originalmente fabricado pela GE Fanuc (não Emerson Automation), este módulo foi projetado para caber em um único slot de uma placa base de 5 ou 10 slots.

Em termos de consumo de energia, ele consome um máximo de 1,66A (8,3 Watts) do backplane a 5VDC, ao mesmo tempo em que requer 150 mA da fonte de alimentação do usuário para habilitar a funcionalidade de saída de corrente. Ele é equipado com quatro canais de saída configuráveis ​​independentemente, capazes de gerar sinais de corrente (0-20 mA / 4-20 mA) e sinais de tensão (-10VDC / +10 VDC), conforme necessário.

Coeficiente de temperatura
A precisão do módulo é influenciada pela temperatura, com um coeficiente de 25 PPM por grau Celsius para operações de tensão e 50 PPM por grau Celsius para operações de corrente.

A função principal do IC697ALG320 é receber dados digitais da unidade de processamento de controle do PLC, convertê-los em sinais analógicos através do DAC integrado e fornecer saídas analógicas precisas - tudo isso protegendo contra sobretensão e eventos elétricos transitórios.
