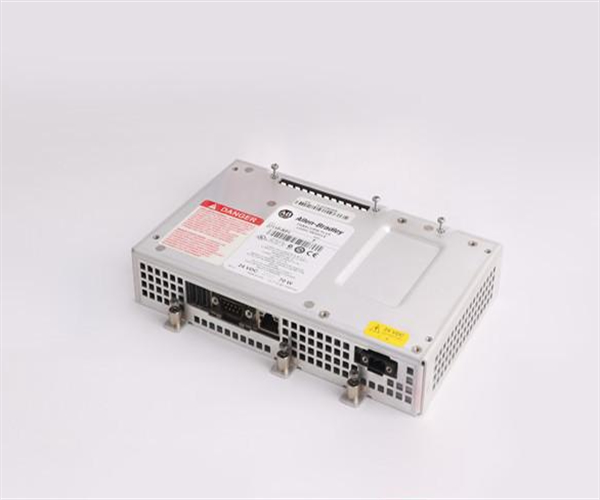

2711P-RP1 Painel de visualização mais módulo lógico 2711P-RP1

Descrição do 2711P-RP1

O módulo 2711P-RP1 é um módulo lógico da Allen-Bradley / Rockwell Automation. É compatível com uma variedade de módulos de exibição e terminais da série Allen-Bradley Panelview Plus.O módulo lógico 2711P-RP1 é projetado especificamente para trabalhar com os módulos de exibição da série Panelview 700 a 1500Contém a memória e o processador que o módulo de exibição conectado utiliza para operar.Um sistema de controlo completo da série Panelview Plus 700 a 1500 consiste num módulo de exibição e num módulo lógico como o módulo lógico 2711P-RP1, e o sistema pode ser personalizado com dispositivos opcionais, como módulos de comunicação.

O Allen-Bradley 2711P-RP1 é um componente do PanelView Plus.Este componente é especificamente um módulo lógico que hospeda uma variedade de interfaces e contém as áreas de memória necessárias e processador do terminal do operador PanelView Plus.

O 2711P-RP1 está montado na parte traseira do módulo de exibição.utilizado para a interface de tempo de execução dos terminais do operador, e Flash de 64 MB, usado para armazenar arquivos como backup de aplicativos, manuais, registros, receitas, relatórios e outros arquivos do sistema.

Os módulos de lógica 2711P-RP1 conectam-se ao circuito do módulo de exibição através do slot PCI.Deve observar-se uma ligação à terra adequada, uma vez que os componentes interiores são altamente sensíveis à eletricidade estática..

O 2711P-RP1 é compatível para utilização com os terminais do operador PanelView Plus 700, 1000, 1250 e 1500.Esta unidade é um hardware de substituição como qualquer PanelView Plus 700-1500 vem com um módulo lógico pré-instaladoDo mesmo modo, um terminal de operador PanelView Plus totalmente funcional requer um módulo lógico.

O módulo 2711P-RP1 é alimentado por uma fonte de alimentação externa de 24VDC. Ele vem com interface de comunicação padrão, como uma porta Ethernet, porta mini DIN RS232 de 9 pinos e portas USB.A porta Ethernet é usada para conectar o terminal do PanelView a um ou mais controladores através do protocolo Ethernet I / P, enquanto a interface RS232 é usada para conexão peer-to-peerA Ethernet pode cobrir distâncias maiores com um máximo de 100 metros, que podem ser facilmente estendidas. A conexão RS232 é idealmente usada para distâncias curtas, tipicamente, dentro da comunicação de painel.Este módulo lógico também vem com duas (2) portas USB para conectar dispositivos periféricos como teclado e mouse.

É atornilhado com 6 parafusos ao módulo de exibição e pode transportar um módulo de comunicação que lhe é ligado após a remoção do rótulo cinzento no verso do módulo lógico.Sempre certifique-se de que o módulo de exibição não é alimentado ao conectar o módulo lógico para eleO editor de texto WordPad, o Media Player e a conexão remota de desktop são alguns dos recursos opcionais estendidos disponíveis com este módulo.1 conector RS-232, e 1 porta Ethernet. Ele também tem um slot de cartão CompactFlash para inserir cartões de memória. Não insira cartões de memória enquanto o dispositivo estiver ligado.O módulo funciona de forma segura apenas em ambientes com uma temperatura ambiente entre 0 e 55 graus CelsiusA única manutenção que esta unidade requer é uma inspecção visual dos conectores e alguma limpeza de poeira acumulada de tempos em tempos.Este módulo possui indicadores de estado integrados para a identificação de processosOutros slots disponíveis são os slots USB, CompactFlash e Ethernet para uma comunicação eficiente.
