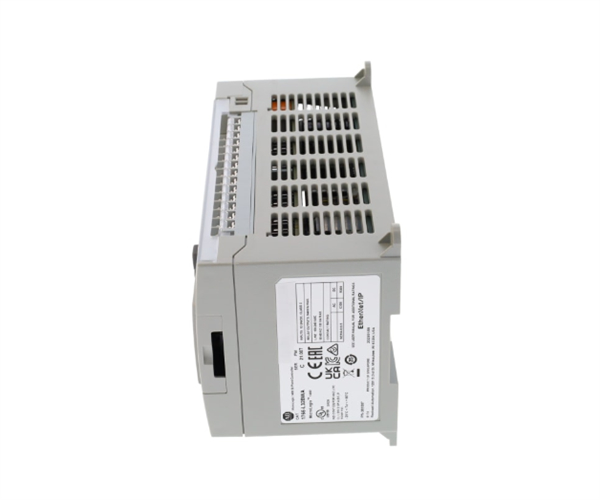

O 1766-L32BWA é um controlador lógico programável (PLC) que é fabricado pela Allen Bradley.É especialmente compatível para utilização em automação a nível da máquina ou pequenos processos.

Este controlador tem incorporadas doze (12) entradas rápidas de corrente contínua de 24 V, oito (8) entradas padrão de 24 VDC e doze (12) saídas de relé.As entradas de alta velocidade suportam dispositivos de comutação rápida com frequência nominal de 100 kHzAs entradas normalizadas de 24 VDC são utilizadas para aplicações de uso geral, enquanto as saídas de relé podem ser operadas com diferentes categorias de tensão,para energização de cargas eléctricas com diferentes ações de tensão nominal.

As portas de comunicação integradas incluem uma (1) porta combo isolada RS232/RS485, uma (1) porta de comunicação RS232 e uma (1) porta Ethernet I/P.Estas portas de comunicação são capazes de ser operadas individualmente para se comunicar com diferentes dispositivos parceirosOs protocolos suportados incluem DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet e protocolo ASCII.

Quando configurado como MODBUS RTU via fiação RS485, a topologia da cadeia daisy pode ser implementada onde até 32 dispositivos podem ser conectados.Esta é uma solução ideal para integrar medidores de energia e outros dispositivos MODBUS. O DNP3 é tipicamente utilizado na automação de subestações para comunicar com Dispositivos Eletrônicos Inteligentes (DIEs).O protocolo Ethernet é o protocolo mais moderno e fácil de usar para se comunicar com vários dispositivos em topologia linearO protocolo ASCII é tipicamente usado na automação de fábricas, especialmente na área de manufatura.

O Allen-Bradley 1766-L32BWA é uma parte da série de controladores lógicos programáveis MicroLogix 1400. Ele combina os recursos dos controladores anteriores MicroLogix 1100, como EtherNet/IP,Capacidades de edição onlineEle também possui uma iluminação de fundo no LCD para definir a configuração da rede, visualizar o controlador e o estado de E/S, monitoramento e manipulação.O controlador 1766-L32BWA requer 120 a 240 VAC de potência de entrada e tem bateria-backed RAMEle suporta 32 pontos de entrada/saída digitais que consistem em doze (12) entradas digitais rápidas de 24 volts DC, oito (8) entradas digitais normais de 24 volts DC e doze (12) saídas de relé.Pode ser expandido com até sete (7) 1762 módulos de expansão de I/OPara comunicação, o 1766-L32BWA possui uma porta RS-232/485 isolada, uma porta Ethernet e uma porta RS-232 não isolada.Ele também tem um relógio em tempo real incorporado para fornecer uma referência para aplicações que precisam de controle baseado no tempo. Para instalação, tem opções de montagem de painel ou DIN-Rail com uma caixa aberta.Ambiente industrial seco com circuitos não superiores à categoria II de sobrevoltagemO controlador 1766-L32BWA possui vários recursos aprimorados que seus antecessores não possuem. A porta Ethernet fornece suporte ao protocolo DNP3, bem como um servidor web e recursos de e-mail.Possui 2 portas de série com suporte ao protocolo DH485/DF1/Modbus RTU/DNP3/ASCIITem até 6 contadores de alta velocidade de 100 kHz incorporados (apenas para controladores DC).
