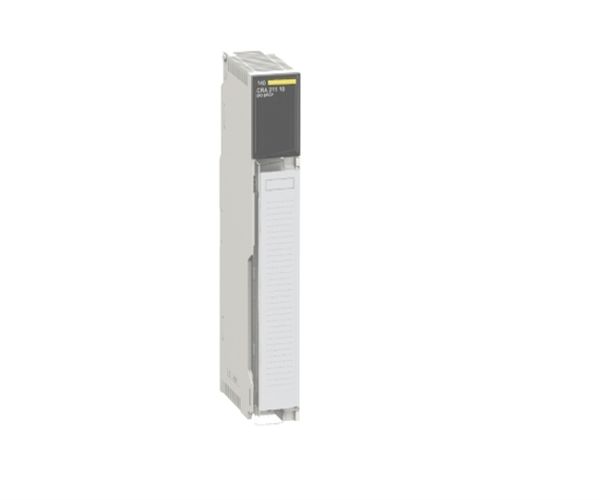

140CRA21110 Modulo de alimentação Modicon, DIO I/O Drop Modbus Plus

SProdutos semelhantes

140EHC10500C 140EHC20200 140EHC20200C 140ERT85400

140ERT85410 140ESI06200 140ESI06210 140ESI06210C

140HLI34000 140HLI34000C 140MMB10200 140MMB10400

140MMD10200 140MMD10400 140MSB10100 140MSC10100

140MSX10100 140NHP81100 140NOA61100 140NOA61110

140NOE21100 140NOE21100C 140NOE25100 140NOE25100C

140NOE31100 140NOE31100C 140NOE35100 140NOE35100C

140NOE51100 140NOE51100C 140NOE55100 140NOE55100C

140NOL91100 140NOL91110 140NOL91120 140NOM21100

As informações fornecidas nesta documentação contêm descrições gerais e/ou características técnicas de desempenho dos produtos aqui contidos. Esta documentação não pretende substituir e não deve ser usada para determinar a adequação ou confiabilidade desses produtos para aplicações específicas do usuário. É dever de qualquer usuário ou integrador realizar análises de risco, avaliações e testes apropriados e completos dos produtos com relação à aplicação específica relevante ou uso dos mesmos. Nem a Schneider Electric nem qualquer uma das suas afiliadas ou subsidiárias serão responsáveis ​​pelo uso indevido das informações aqui contidas. Se você tiver alguma sugestão de melhorias ou alterações ou encontrou erros nesta publicação, avise-nos. Nenhuma parte deste documento pode ser reproduzida de qualquer forma ou por qualquer meio, eletrônico ou mecânico, incluindo fotocópia, sem permissão expressa por escrito da Schneider Electric.

Todas as regulamentações de segurança estaduais, regionais e locais pertinentes devem ser observadas ao instalar e usar este produto. Por razões de segurança e para ajudar a garantir a conformidade com os dados documentados do sistema, apenas o fabricante deverá realizar reparos nos componentes.

Quando os dispositivos são utilizados para aplicações com requisitos técnicos de segurança, as instruções relevantes devem ser seguidas.

A não utilização do software Schneider Electric ou software aprovado com nossos produtos de hardware pode resultar em ferimentos, danos ou resultados operacionais inadequados. A não observância destas informações pode resultar em ferimentos ou danos ao equipamento. © 2012 Schneider Electric. Todos os direitos reservados.

PERCEBER

Leia estas instruções cuidadosamente e observe o equipamento para se familiarizar com o dispositivo antes de tentar instalá-lo, operá-lo ou mantê-lo. As seguintes mensagens especiais podem aparecer ao longo desta documentação ou no equipamento para alertar sobre perigos potenciais ou para chamar a atenção para informações que esclareçam ou simplifiquem um procedimento.

Visão geral

Este capítulo lhe dará informações gerais para entender onde e quando você pode usar os módulos repetidores de fibra óptica 140 NRP 954 0•. Os 140 módulos repetidores de fibra óptica NRP 954 0• podem ser inseridos em uma rede RIO. Existem 2 modelos de repetidores de fibra óptica, cada um suportando um tipo de cabo de fibra óptica:  140 NRP 954 00 suporta cabo de fibra óptica multimodo.  140 NRP 954 01C suporta cabo de fibra óptica monomodo.

Redes RIO

A rede Modicon Quantum RIO é uma rede local (LAN) de alta velocidade (1,544 Mbit/s) que usa cabos coaxiais. A rede RIO suporta a comunicação entre um PLC e um ou mais módulos de E/S dispersos por toda a área local, por exemplo, a instalação de fabricação ou processamento. Existem muitas topologias nativas possíveis que podem ser usadas para redes RIO:  Topologias de cabos lineares (consulte o Guia de planejamento e instalação de sistemas de cabos de E/S remotas para obter informações sobre redes de cabos coaxiais RIO.):  Sistemas de cabos RIO de cabo único padrão  Sistemas de cabos RIO redundantes  Sistemas de cabos duplos  Topologias de cabos Hot Standby (consulte o Manual do usuário do sistema Modicon Quantum Hot Standby para obter informações sobre redes de cabos coaxiais Hot Standby.):  Sistema Hot Standby de cabo único  Sistema de cabos Hot Standby redundante A arquitetura fundamental de um sistema de cabos RIO é a seguinte:  o processador RIO é chamado de cabeçote  a rede é feita de um(s) cabo(s) tronco (linear) ou dois (duplos ou redundantes). Uma correspondência de impedância adequada é mantida em toda a rede com terminadores de tronco de 75 Ω.

A figura a seguir mostra a base de um sistema RIO padrão de cabo único:

A tabela de números de peças (ver página 22) fornece referências para os componentes básicos que podem ser usados ​​em uma topologia RIO.

140 NRP 954 0• Inserção de Repetidores de Fibra Óptica
A inserção de cabos de fibra óptica numa rede RIO permite:
Estendo o comprimento total da rede RIO, por exemplo, o RIO cai em locais distantes e separados
blocos de uma fábrica sem exceder o limite de atenuação do sistema de cabos coaxiais.
Melhoro significativamente as características de imunidade ao ruído da instalação.
Crio topologias que não funcionariam corretamente com um cabo coaxial.
Resolvo problemas de aterramento distante, por exemplo, quando for obrigatório o uso de referências de aterramento diferentes, por exemplo, entre dois edifícios.
Além da aplicação geral listada acima:
l A inserção de 140 repetidores de fibra óptica NRP 954 00 em uma rede RIO existente que já utiliza repetidores de fibra óptica 490NRP954 permite expandir a rede RIO sem distorção adicional da largura de pulso (ou jitter).
O repetidor de fibra óptica 490NRP954 é um repetidor de fibra óptica multimodo. Consulte o Guia do usuário do repetidor de fibra óptica Modicon para obter detalhes sobre o 490NRP954.

Inserção de Repetidores de Fibra Óptica em um Cabo Drop A figura a seguir mostra uma rede RIO com o segundo drop RIO conectado ao cabo tronco usando um cabo drop longo:

Para evitar atenuação, ruído e/ou aterramento distante no caso de um cabo drop longo, pode ser útil instalar repetidores de fibra óptica.

Exemplo de aplicação

O exemplo a seguir mostrará a arquitetura de um rack altamente diagnosticado inserido em uma topologia de barramento redundante e fontes de alimentação (AC e DC). Esta arquitetura permite avisar e interpretar remotamente qual disponibilidade foi perdida (fonte de alimentação, cabo de fibra óptica...):

1 cabo tronco
2 Cabo pendente
3 Toque com terminador de tronco
4 2 pares de cabos de fibra óptica
P/S 140 CPS 124 00 e 140 CPS 224 00 Módulos de alimentação redundantes
NRP 140 NRP 954 0• Módulo repetidor de fibra óptica
CRA 140 CRA 932 00 Módulo de canal duplo com E/S remota
DDI 140 DDI 353 00 Módulo de entrada CC 24 Vcc
Os repetidores de fibra óptica 140 NRP 954 0• são encadeados para estender o comprimento do link de fibra redundante (por exemplo, em um túnel). Os relés de diagnóstico do
fontes de alimentação redundantes (CA e CC) e módulos NRP são conectados ao módulo DDI. Todos os estados dos relés de diagnóstico disponíveis no módulo DDI são transmitidos na rede RIO através do módulo CRA.
NOTA: Neste exemplo, os módulos são instalados em um backplane Quantum de 6 slots (140 XBP 006 00) ou mais.
Consulte a referência de hardware da série Modicon Quantum Automation
Guia para detalhes sobre fonte de alimentação, queda de E/S remota, módulos de entrada CC e backplane.
