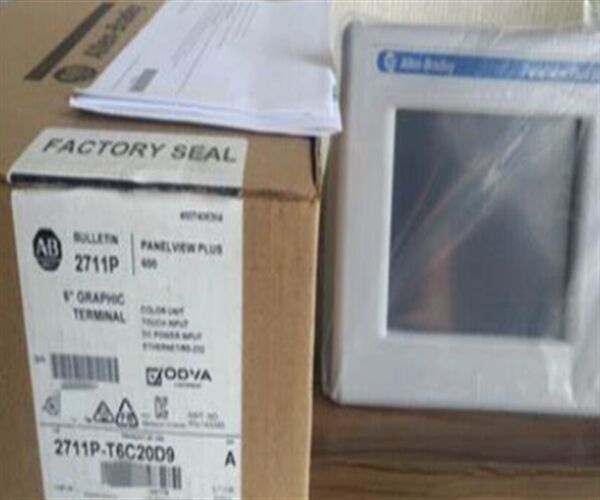

O 2711P-T6C20D é um terminal de operador PanelView Plus 600. Este componente de visualização da Allen-Bradley é um dispositivo alimentado por 24VDC, operado por tela sensível ao toque e fornecido com uma (1) porta RS232, uma (1) Ethernet e duas (2) portas USB integradas.

Este dispositivo PanelView é mais comumente referido como uma Interface Homem-Máquina (IHM), que é usado principalmente na fábrica para fornecer aos operadores uma interface de monitoramento e controle conveniente. Este terminal de operador contribui para a redução das despesas operacionais e aumenta a precisão, eficiência e tempo de reação ao processo. Ele também reduz o risco de erro humano, pois os detalhes operacionais podem ser vistos em um único local.

A tela gráfica de 5,7 polegadas pode exibir a simulação do processo em grande detalhe com a implementação do design da IHM que usa animação e representações com esquema de cores. Além disso, a interface de entrada por toque é uma interface mais conveniente, pois os operadores não precisam memorizar as atribuições dos botões ao operar o processo.

A interface RS232 integrada é praticamente usada para configuração de comunicação dentro do painel ou ligeiramente remota. A interface RS232 tende a diminuir a velocidade à medida que a distância do cabo aumenta. Para comunicação de longa distância, a porta Ethernet pode ser usada, pois também suporta comunicação com um ou mais controladores simultaneamente. As portas USB são geralmente usadas para inserção de dispositivos periféricos, como teclado e mouse, o que proporciona flexibilidade operacional.

O 2711P-T6C20D é alimentado por uma faixa de fonte de alimentação externa de 18-32 VCC com valor de alimentação nominal de 24VCC. Este terminal de operador vem com 64 MB de memória Flash e 64 MB de memória não volátil.

Este terminal de interface do operador funciona com alimentação CC. A tensão do terminal de interface do operador Allen-Bradley 2711P-T6C20D não deve ser inferior a 18 Volts CC e não superior a 24 Volts CC. O consumo máximo de energia deste produto é de 25 W. O terminal 2711P-T6C20D pode funcionar em condições de vibração de até 57 Hertz a um nível de vibração de pico de 2G. A faixa de temperatura operacional deve estar entre 32 e 131 graus Fahrenheit. A faixa de temperatura não operacional deve estar entre -13 e 158 graus Fahrenheit. O terminal de interface do operador 2711P-T6C20D pode se comunicar com outros dispositivos para entrada de dados através de suas portas de comunicação RS-232, Ethernet e USB. Este terminal de interface do operador pode acomodar 20 MB de memória flash de aplicação para armazenar todas as suas aplicações.

Especificações técnicas para 2711P-T6C20D
