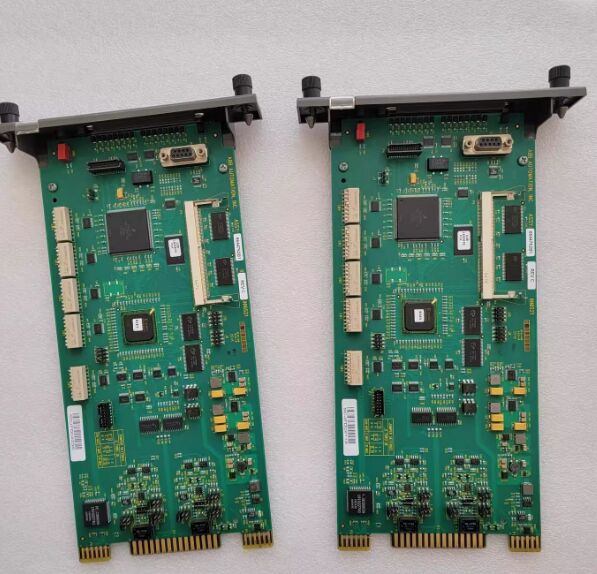

INNIS21 Interface de comunicação Infi-Net para Nó ABB

INNIS21 ABB Infi-Net para Node Comm Interface

INNIS21Detalhes rápidos:

• Modelo: INNIS21R
• Marca ABB
• Função do produto: módulo de interface de rede no sistema ABB Symphony
• Função principal: Como ponte de comunicação, estabelecer ligações e canais de transmissão de dados entre a Cnet (rede de fábrica) e os controladores
• Tecnologia de base: Suporta taxa de transmissão de dados de 10 Mbps, geralmente emparelhado com o módulo INNPM22 para completar a comunicação completa completa
• Características principais: Suporta configuração redundante e permite a comutação do sistema ininterrupta
• Especificações físicas: sob a forma de uma placa, deve ser instalada na fenda da unidade de instalação do módulo.

Funções essenciais e princípios de trabalho:

• A função principal do módulo INNIS21 consiste em processar diferentes tipos de informação da rede, assegurando uma troca fiável de dados de produção e instruções de controlo.O princípio básico de funcionamento é o seguinte::
• Conexão do lado da rede: o lado do módulo está ligado à rede Cnet de alta velocidade a nível da fábrica, permitindo que a unidade de controle participe no intercâmbio de dados em toda a fábrica.
• Conexão do lado do controlador: o outro lado está ligado ao canal de controle através do seu módulo de emparelhamento (como o INNPM22), tornando o controlador um nó de rede independente.

Características importantes da aplicação:

• Configuração redundante: a fim de satisfazer os requisitos de fiabilidade extremamente elevados dos locais industriais, o INNIS21 pode ser utilizado em pares para formar redundância primária e de reserva.Quando um módulo em funcionamento falha, o módulo de reserva pode assumir o trabalho num curto espaço de tempo, assegurando o funcionamento contínuo do sistema.
• Mecanismo de gestão de erros: O módulo tem uma lógica de retransmissão incorporada, que irá realizar várias tentativas quando a transmissão de dados falhar, enquanto continuamente
• Monitorização e atualização do estado de cada nó da rede.

Área de aplicação:

• Este módulo foi concebido especificamente para processos industriais críticos que exigem uma elevada fiabilidade.
• Indústria da energia: Sistemas de controlo distribuídos (DCS) para instalações de tratamento de produtos químicos, petróleo, gás natural, energia e água
  Infraestruturas de grande escala, como sistemas de monitorização do trânsito ferroviário.
