25A-D4P0N104 ∙ ∙ Allen-Bradley ∙ ∙ PowerFlex 520-series AC Drive

Descrição do 25A-D4P0N104

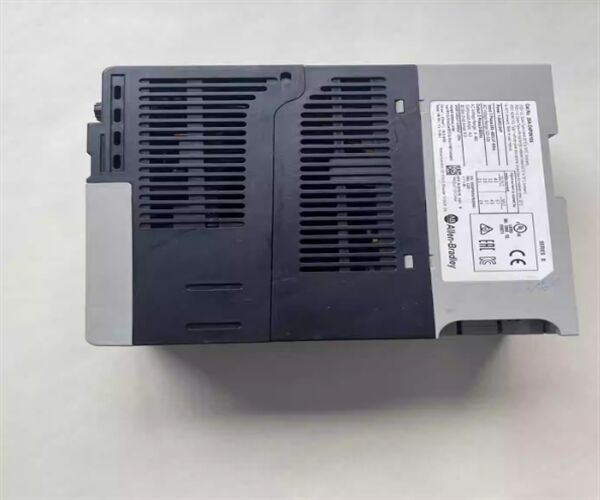

A unidade AC de frequência variável 25A-D4P0N104 fabricada pela Allen-Bradley é um PowerFlex 523.incluindo o modo de economizador volts/hertz (V/Hz) e o modo de controlo de vetores sem sensores (SVC)O 25A-D4P0N104 tem um quadro A que pode ser montado directamente no painel através das guias de montagem incluídas ou através de um trilho DIN convencional.Deve ser instalado num gabinete com classificação de protecção IP20 / NEMA UL Tipo AbertoÉ fundamental considerar a resistência às vibrações e aos choques de um trilho DIN durante a instalação.Instalar este Drive diretamente no gabinete para obter uma resistência ligeiramente maior do que com a instalação DIN trilho.

Em geral, uma unidade de frequência AC variável é referida como unidade de frequência variável (VFD), unidade de velocidade variável (VSD), unidade de velocidade ajustável (ASD), inversor de frequência ou apenas uma unidade.Todas estas frases referem-se a um dispositivo capaz de realizar o controlo de velocidade principal, controle de binário e conservação de energia, como o 25A-D4P0N104.O 25A-D4P0N104 pode ser definido para evitar a produção de corrente de entrada excessiva durante o arranque e desligamento, oferecendo aceleraçãoAlém disso, pode ser utilizado para reduzir os ciclos de ligação/desligação, permitindo que a unidade funcione de forma eficaz a baixas velocidades,evitando a condução do ciclo do motor ligado e desligado, eliminando assim a caça motorizada.

O acionamento CA 25A-D4P0N104 tem uma potência nominal de 1,5 kW ou 2,0 HP e tem uma faixa de potência de entrada de 380-480VAC, 47-63 Hz.O Drive tem uma pegada modesta e é ideal para uma ampla gama de aplicações de controle de motorÉ de design modular, com um núcleo de controlo revolucionário e mutável que permite a instalação e configuração simultâneas do programa.Ele pode trabalhar a temperaturas tão altas quanto 70 ° C sem derating e vem com um esquema consiste em kit de ventiladorÉ instalado lado a lado, com um espaço de fluxo de ar essencial de 50 milímetros na parte inferior e superior do Drive.Este módulo é essencial para permitir uma rede de baixo custo através de uma interface RS485/DSI integradaEle é projetado para ser instalado em um chassi IP20 NEMA / Open Type e tem um tamanho de quadro de classe A. Ele também vem com um cartão de interface padrão e uma opção de filtragem EMC.

Especificações técnicasde25A-D4P0N104

O Allen-Bradley 25A-D4P0N104 é um motor de frequência AC ajustável PowerFlex 523.Esta unidade é usada para implementar o controle de velocidade, bem como o controle de torque através de uma variedade de métodos de controle suportados, tais como Volts / Hertz (V / Hz), Sensorless Vector Control (SVC) e Sensorless Vector Control (SVC) modo economizador.

O 25A-D4P0N104 é uma unidade Frame A que suporta a montagem direta do painel através das guias de montagem fornecidas ou usando um trilho DIN padrão.Requer instalação num compartimento com classificação de proteção IP20 / NEMA UL Tipo AbertoPara permitir uma resistência ligeiramente mais elevada do que a instalação de trilhos DIN, é importante considerar que oferece uma menor resistência a vibrações e choques.instalar esta unidade diretamente no gabinete.

Geralmente, um acionamento de frequência AC ajustável é mais comumente denominado acionamento de frequência variável (VFD), acionamento de velocidade variável (VSD), acionamento de velocidade ajustável (ASD), inversor de frequência,um inversor ou simplesmente uma unidadeTodos estes termos referem-se a um dispositivo que é capaz de implementar o controle de velocidade primária, controle de torque e contribuir para a economia de energia, tais como o 25A-D4P0N104.

Para poupança de energia, o 25A-D4P0N104 pode ser programado para evitar a geração de uma grande quantidade de corrente de entrada fornecendo padrões de arranque e desligamento, tais como aceleração, desaceleração,Características de subida e descidaPode também ser utilizado para reduzir os ciclos de ligação/desligação, permitindo que a unidade funcione de forma eficiente com uma velocidade mínima, impedindo que a unidade acenda e desligue o motor, evitando assim a caça do motor.
