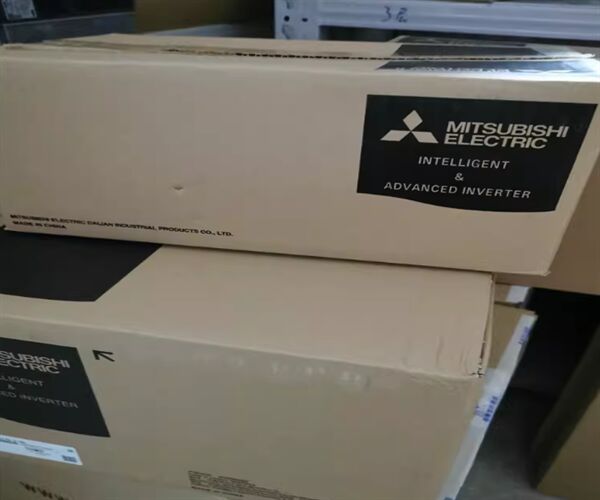

Inversor de Frequência Variável Mitsubishi FR-A840-00038-E2-60
Descrição do FR-A840-00038-E2-60
Inversor AC Mitsubishi FR-A800 Série E para motor de 0,75kW (1HP) 400V 3 Ph a 2,5A em alta sobrecarga, ou 1,5kW (2HP) a 3,8A quando classificado para Ventilador/Bomba. Opera em VxF, Vetor Sem Sensor ou Vetor de Fluxo de Malha Fechada Completa (quando a placa de Feedback do Encoder opcional é instalada). Configuração simples e pronto para uso a partir de suas configurações padrão.
Tamanho 1 - 150mm de largura x 140mm de profundidade x 260mm de altura. IP20 Peso: 2,8kg
Sobrecarga - 150% x 60 segundos, 200% x 3 segundos (Alta Sobrecarga)
Sobrecarga - 110% x 60 segundos, 120% x 3 segundos (Classificado para Ventilador/Bomba)
Faixa de Controle de Velocidade - 0,5Hz a 400Hz.
Frenagem – Nenhuma (opção via unidade de freio externa).
Modelo equipado com terminal CA.
3 Entradas Analógicas, 12 Entradas Digitais, 2 Saídas Analógicas, 5 Saídas Digitais, 2 Conjuntos de Contatos de Relé, funções PLC integradas e RS485 Modbus-RTU,
Inclui Placa Ethernet Embutida (FR-A8ETH).
Lógica de Controle - Versão Fonte.
Placa de Circuito Revestida (Conforme IEC60721-3-3 3C2/3S2).
Função 'Safe Torque Off' (STO) para SIL 2.
Especificação de FR-A840-00038-E2-60
| Especificação |
Valor |
| Série |
SÉRIE FR-A |
| Tipo |
INVERSOR FR-A800-E |
| Tensão Mínima Nominal (V) |
380 |
| Tensão Mínima Permissível (V) |
323 |
| Tensão Máxima Nominal (V) |
500 |
| Tensão Máxima Permissível (V) |
550 |
| Tipo de Corrente |
AC |
| Fases |
3 |
| Corrente de Saída Nominal ND (A) |
2,5 |
| Capacidade Nominal do Motor ND (kW) |
0,75 |
| Faixa de Frequência (Hz) |
0,2–590 |
| Método de Controle |
CONTROLE VETORIAL (COM FR-A8AP), CONTROLE V/F, SOFT-PWM/PWM DE ALTA FREQUÊNCIA, CONTROLE VETORIAL REAL SEM SENSOR, CONTROLE VETORIAL PM SEM SENSOR, CONTROLE VETORIAL DE FLUXO MAGNÉTICO |
| Tipo de Motor |
MOTOR DE INDUÇÃO, MOTOR PM |
| Chopper de Freio ED (%) |
100 |
| Filtro EMC Integrado |
SIM |
| Safe Torque Off (STO) |
SIM |
| Regenerativo (4Q) |
NÃO |
| Choke DC Integrado |
NÃO |
| Display |
FR-DU08 |
| Tipo de Display |
5 DÍGITOS LED (12 SEGMENTOS) |
| Função PLC |
SIM |
| Memória do Programa |
6K |
| Unidade de Memória do Programa |
PASSOS |
| Entradas Digitais Integradas |
12 |
| Saídas Digitais (Transistor) |
5 |
| Saídas Digitais (Relé) |
2 |
| Entradas Analógicas Integradas |
3 |
| Saídas Analógicas Integradas |
2 |
| Tipo de E/S do Bloco de Terminais |
GRAMPO DE MOLA |
| Expansível |
SIM |
| RS-485 |
OPCIONAL |
| USB |
1+1 MINI |
| Porta Ethernet |
1 |
| Rede Embutida |
CC-LINK IE FIELD NETWORK, MODBUS/TCP, CC-LINK IE FIELD NETWORK BASIC |
| Corrente de Fuga (mA) |
35(DELTA) / 2(ESTRELA) |
| Perda de Potência ND (W) |
55 |
| Classe de Proteção |
IP20 |
| Profundidade (mm) |
140 |
| Peso (kg) |
2,8 |
| Largura (mm) |
150 |
| Altura (mm) |
260 |
