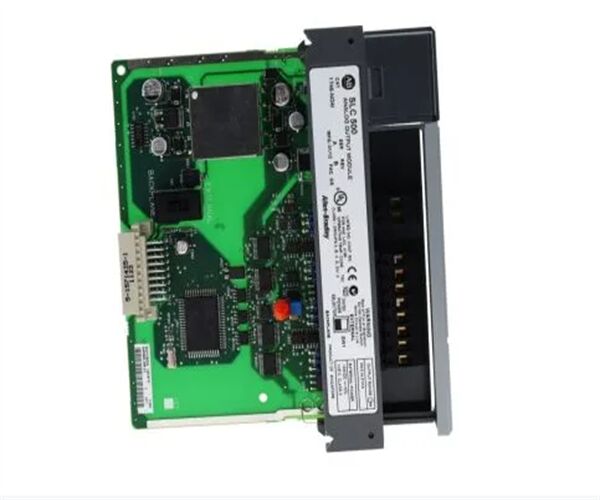

Módulo de Saída Analógica Allen Bradley 1746-NO4I, SLC 500, 4 Canais
Introdução do Produto Allen‑Bradley 1746‑NO4I
O Allen‑Bradley 1746‑NO4I é um módulo de saída de corrente analógica de 4 canais da série SLC 500, projetado para converter sinais digitais de processadores SLC 500 em sinais de corrente analógica estáveis e precisos, o que é ideal para controlar dispositivos industriais acionados por corrente, como atuadores, válvulas e transmissores em sistemas de automação de processos. Ele se integra perfeitamente com o chassi SLC 500, fornecendo recursos confiáveis de saída de corrente analógica.
Principais Características do 1746‑NO4I
- 4 Canais Independentes: 4 canais suportam múltiplas faixas de saída de corrente (0‑20mA, 4‑20mA, 0‑21mA), atendendo às diversas necessidades de controle industrial.
- Conversão de Alta Precisão: Resolução de 14 bits (2,56 μA/contagem) com conversão DAC de rede de escada R‑2R, fornecendo precisão de escala total de ±0,298% a 25°C e ±0,541% a 60°C, garantindo saída de sinal precisa.
- Resposta Rápida e Flexibilidade: Resposta de passo de 2,5ms (5 a 95% da escala total) para controle em tempo real; suporta faixa de carga de 0‑500Ω e capacidade de sobrecarga de 5% (0‑21mA) para cenários de aplicação flexíveis.
- Opções de Alimentação Dupla: Alimentação interna do backplane selecionável ou alimentação externa de 24VCC (24 ±10% VCC, máx. 195mA), reduzindo o consumo de energia do backplane e aprimorando a flexibilidade do sistema.
- Proteção e Monitoramento Práticos: Isolamento de 500V CA/710V CC entre o backplane e a fiação de campo; indicadores de status LED para fácil solução de problemas e manutençãoRockwell Automation.
Especificações Técnicas do 1746‑NO4I
| Parâmetro |
Detalhes |
| Tipo de Módulo |
Módulo de Saída de Corrente Analógica de 4 Canais |
| Resolução |
14‑bit (2,56 μA/contagem) |
| Faixas de Saída |
0‑20mA, 4‑20mA, 0‑21mA |
| Precisão |
±0,298% da escala total (25°C), ±0,541% da escala total (60°C) |
| Tempo de Resposta |
Resposta de passo de 2,5ms (5 a 95% da escala total) |
| Isolamento |
500V CA/710V CC (backplane para fiação de campo, 1min)Rockwell Automation |
| Faixa de Carga |
0‑500Ω |
| Consumo de Energia |
55mA (backplane de 5V CC); 195mA máx. (24V CC externo) |
| Faixa Ambiental |
Operação: 0°C a 60°C; Armazenamento: -40°C a 85°C; Umidade: 5% - 95% (sem condensação) |
| Bloco de Terminais |
Usa bloco de terminais removível 1746‑RT12 |
Aplicações Típicas
Amplamente utilizado nas indústrias de manufatura, petroquímica, tratamento de água e HVAC, é adequado para controlar válvulas proporcionais, acionamentos de frequência variável e transmissores de processo, permitindo a regulação precisa do processo e o controle de movimento em sistemas de automação industrial.
Compatibilidade
Totalmente compatível com processadores e chassis SLC 500, instalável em qualquer slot, exceto o Slot 0, suportando configuração flexível do sistema e fácil integração em sistemas SLC 500 existentes.
