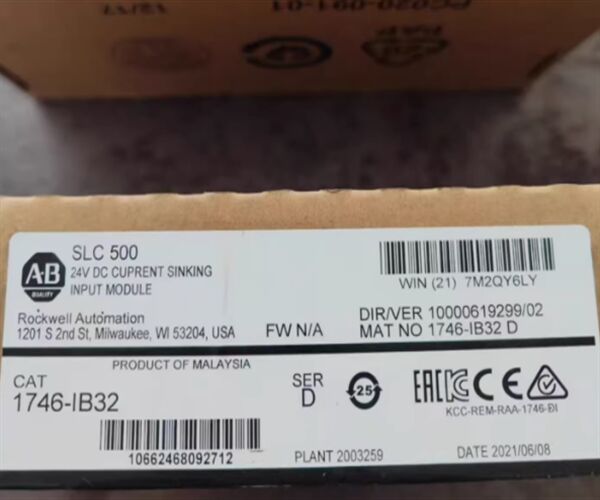

1746-IB32 Módulo de Entrada Digital CC Allen-Bradley
Descrição do 1746-IB32
O Allen-Bradley 1746-IB32 é um módulo de entrada discreta SLC 500. Este módulo opera com uma tensão nominal de 24VCC e uma faixa de tensão de 15-30V CC a 50 °C (122 °F) ou 15-26,4V CC a 60 °C (140 °F). Este módulo é normalmente usado para interligar dispositivos elétricos, como interruptores, sensores, contatos auxiliares e outros dispositivos binários ou LIGAR/DESLIGAR. Até trinta e dois (32) sinais de entrada podem ser conectados a este módulo através dos 32 canais de entrada do módulo incorporado.
É compatível para uso com qualquer processador SLC 500, idealmente com o hardware SLC 500 Modular Style. Ele suporta a instalação localmente, ao longo do controlador ou em um rack de E/S de expansão ou em um chassi de E/S Remota ao longo de um adaptador de comunicação SLC 500. Ele é instalado diretamente em qualquer slot disponível do chassi 1746, exceto o slot 1, que é reservado para o controlador SLC 500.
O 1746-IB32 tem uma corrente de backplane de 50 mA a 5VCC com tensão de entrada máxima em estado desligado de 5VCC, corrente de entrada nominal de 5,1 mA a 24V CC, corrente de entrada máxima em estado desligado de 1,5 mA com atraso de sinal típico de 8 ms para a transição do sinal de LIGADO para DESLIGADO e de DESLIGADO para LIGADO.
Ao instalar o módulo, certifique-se de que a energia seja removida do chassi, pois este módulo não suporta Remoção e Inserção sob Energia (RIUP). Ele vem com um bloco de terminais removível que permite a fiação remota do módulo, bem como manutenção simplificada, pois o RTB permite a inserção em outro módulo do mesmo tipo.
O 1746-IB32 oferece isolamento do backplane testado a 1500 Volts CA por 60 segundos entre o backplane e a E/S e possui uma rigidez dielétrica de 1500 Volts CA. A tensão mínima em seu circuito no estado LIGADO é de 15,0 Volts CC e, em seu estado DESLIGADO, possui uma queda de tensão máxima de 5,0 Volts CC e uma corrente de fuga máxima de 1,5 mA. O módulo 1746-IB32 tem um tempo máximo de atraso de sinal de 3ms em suas entradas no modo LIGADO e DESLIGADO e tem uma corrente de entrada nominal geral de 5,1 mA a 24 Volts CC de tensão nominal. O 1746-IB32 tem uma faixa de temperatura de operação entre 0 e 60 graus Celsius (32 e 140 graus Celsius) com 5 a 95% de umidade sem condensação e tem uma resistência vibracional operacional de 1G a 5 a 200 Hertz e uma classificação de choque de 30G.
Especificações técnicas para 1746-IB32
| Fabricante |
Allen Bradley |
| Categoria |
CLPs |
| Linha de produtos |
SLC 500 |
| Número da peça |
1746-IB32 |
| GTIN |
10662468092712 |
| Peso |
0,38 lbs (0,17 kg) |
| Tipo de módulo |
Módulo de entrada CC digital |
| Nº de entradas |
Trinta e duas (32) entradas |
| Tensão de entrada |
24VCC |
| Faixa de tensão de operação |
15 a 30V cc a 50° C; 15 a 26,4V cc a 60° C. |
| Tempo de atraso de entrada, DESLIGADO para LIGADO |
3 ms |
| Dissipação de energia, por canal |
0,20 Watts |
| Dissipação de energia, por módulo |
6,65 Watts |
| Corrente do backplane a 24 Volts |
0 mA |
| Corrente do backplane a 5 Volts |
0,05 A |
| Faixa de tensão |
15-30 Volts CC Sink |
| Entradas |
32 |
| Corrente do backplane (5 Volts CC) |
103 miliamperes |
| Atraso do sinal |
3 milissegundos |
| Corrente em estado desligado |
1 miliampere |
| Aplicações |
Entradas CC de uso geral |
| Conexão de E/S |
1746-HT e 1746-HCA |
| Resposta de passo |
100 milissegundos dentro, 2,5 milissegundos fora |
| Classificação de choque |
30G |
| UPC |
10662468092712 |
O Allen-Bradley 1746-IB32 é um módulo de entrada SLC 500. Este é um módulo de entrada de afundamento de 24VCC que possui trinta e dois (32) canais de entrada de afundamento, aceitando uma faixa de tensão de sinal de 15-30VCC a 50 graus Celsius e 15-26,4VCC a 60 graus Celsius. Ele tem um consumo de corrente do backplane de 0,05 A com um atraso de sinal de 3 ms para ambas as transições.
