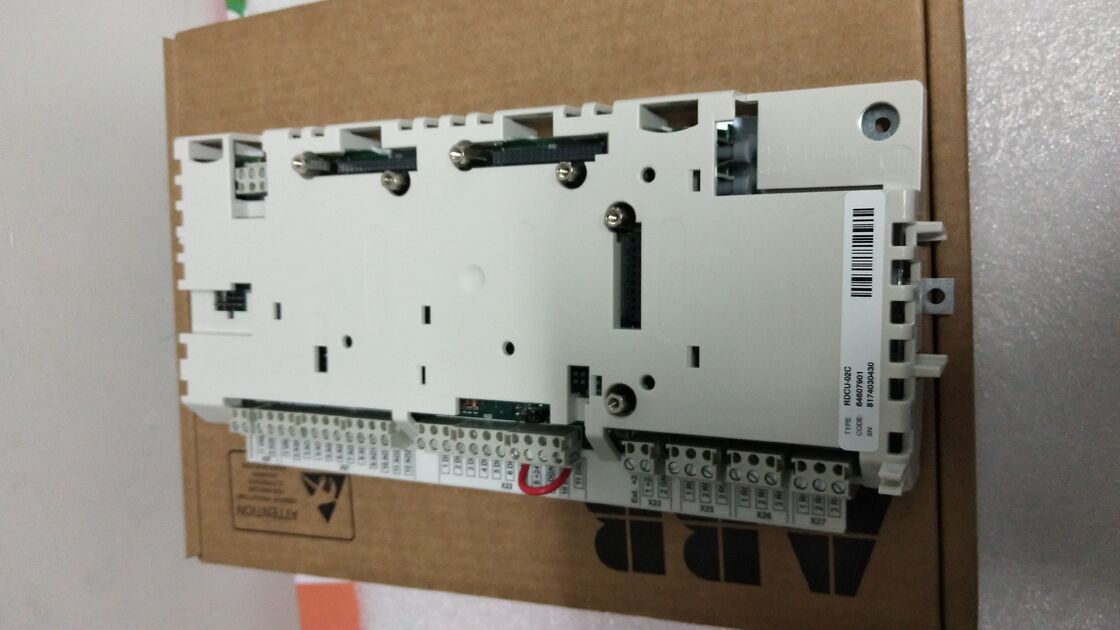

Unidades de Controle de Acionamento ABB RDCU02C Unidade de Controle do Inversor
| TIPO |
DESCRIÇÃO |
| Fabricante |
ABB |
| Número da Peça/MPN |
RDCU-02C |
| Categoria |
Controladores, Peças de Automação |
| Condição |
Novo em folha |
| Tensão de Entrada |
415v |
| Fase de Entrada |
3 Fases |
| Frequência de Entrada |
50HZ |
Fiação
Geral
As blindagens dos cabos de E/S devem ser aterrados ao chassi do cubículo o mais próximo possível do RDCU.
Use ilhós em todas as entradas de cabos.
Manuseie os cabos de fibra óptica com cuidado. Ao desconectar os cabos de fibra óptica, sempre segure o conector, não o cabo em si. Não toque nas extremidades das fibras com as mãos nuas, pois a fibra é extremamente sensível à sujeira.
A carga de tração de longo prazo máxima para os cabos de fibra óptica incluídos é de 1 N; o raio de curvatura mínimo de curto prazo é de 25 mm (1”).
Conexões de entrada/saída digital/analógica
Consulte o Manual de Firmware do programa de aplicação em questão.
Instalação de módulos opcionais
Siga as instruções fornecidas no manual do usuário do módulo.
Outras conexões
Consulte também o diagrama de fiação abaixo.
Alimentando o RDCU
O RDCU é alimentado através do conector X34. A unidade pode ser alimentada pela placa de fonte de alimentação do módulo inversor (ou fonte IGBT), desde que a corrente máxima de 1 A não seja excedida.
O RDCU também pode ser alimentado por uma fonte externa de 24 V CC. Observe também que o consumo de corrente do RDCU depende dos módulos opcionais conectados. (Para o consumo de corrente dos módulos opcionais, consulte seus respectivos manuais do usuário.)
Conexão de fibra óptica ao módulo inversor/fonte IGBT
Conecte o link PPCS da placa AINT (módulos da série ACS 800) do módulo inversor (ou fonte IGBT) aos conectores de fibra óptica V57 e V68 do RDCU.
Observação: As distâncias máximas recomendadas para o link de fibra óptica são 10 m (para cabo de plástico [POF]). Caso sejam necessárias distâncias maiores, entre em contato com um representante da ABB.
