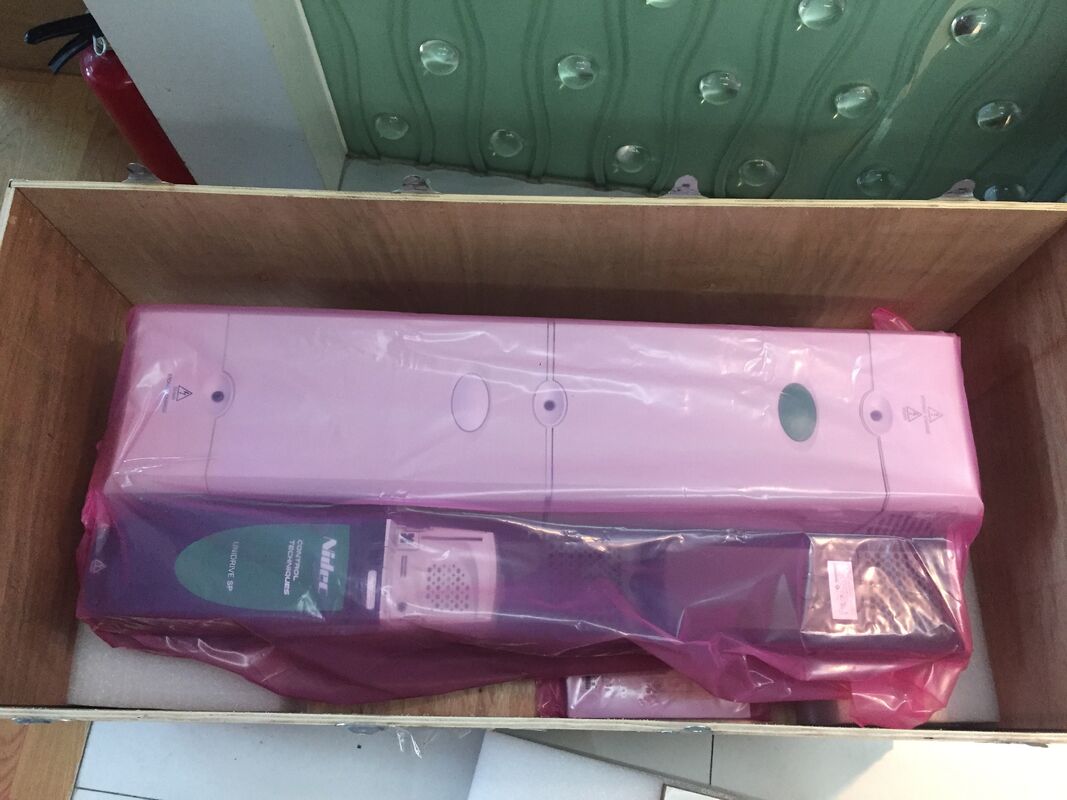

Técnicas de controlo Emerson Acionamento AC de frequência variável SP5401 380/480 V ac

Número de fases de entrada 3
Tensão de alimentação 380/480 V ac
Potência nominal de carga normal 100 cv
Corrente de saída de carga normal 138 A
Modo de operação
Controle de vetor de circuito aberto, controle de motor de indução de circuito fechado, controle regenerativo, controle de servo, controle de V/Hz, controle de fluxo do rotor
Tipo de produto Acionamentos de frequência variável AC e servo
Classificação do compartimento IP 20
Fase motora 3
Capacidade nominal de 100 cv
Corrente de saída de carga pesada 124 A
Corrente de pico
151.8 (Tarefa normal) A, 186 (Tarefa pesada em circuito aberto) A, 217 (Tarefa pesada em circuito fechado) A
Corrente máxima de carga normal 151 A
Corrente máxima de carga pesada 217 A
Frequência nominal de entrada 50/60 Hz
Profundidade total 298 mm
Altura total de escuridão Largura Profundidade 33,8 x 12,2 x 11,7
Altura total 820 mm
Largura total 310 mm
Intervalo de temperatura ambiente de 32 a 104 °F
Temperatura ambiente máxima 104 °F
Temperatura ambiente mínima 32 °F
Intervalo de temperatura de funcionamento de +32 a +122 °F
Intervalo de temperatura de funcionamento padrão de 32 a + 104 °F
Número de entradas analógicas 3
Número de entradas digitais 3
Número de entradas de segurança Sto 1
Entradas digitais configuráveis Saídas 3
Número de saídas analógicas 2
Número de saídas digitais 1
Número de relés 1
Tipo de feedback Encoder incremental, Encoder absoluto
Funções do PLC no PLC de bordo
Tipo de montagem Superfície, painel transversal
teclado / opção de exibição SM- teclado
Controlador PI / PID
Comunicação em série a bordo do controlador PID
Modbus RTU
Capacidade de entrada do comboio de pulsos Sim
Capacidade de saída do comboio de pulsos Sim
Número de slots de opção 3
Acessórios compatíveis
Backup, Comunicações, E/S, Feedback, Automação
Rede de dispositivos de comunicação em série
Opcional com módulo SM-Devicenet
Comunicação em série Interbus S
Opcional com módulo SM-Interbus
Modbus de Comunicação Serial
Modbus Rtu Rs485 Via Rj241
Comunicação em série Profibus Dp
Opcional com módulo SM-Profibus
Opções de comunicação em série
CANOpen, DeviceNet, EtherNet/IP, Modbus TCP/IP, EtherCAT, PROFIBUS DP
Cartões de opção de backup
Cartão SMARTCARD
Cartões de opção de comunicações
O sistema de transmissão de dados é um sistema de transmissão de dados baseado no sistema de transmissão de dados, que é um sistema de transmissão de dados baseado no sistema de transmissão de dados.
Cartões de opção de entrada/saída
SM-I/O-32, SM-I/O-120V, SM-I/O-24V, SM-I/O-LITE, SM-I/O-PELV, SM-I/O-PLUS, SM-I/O-TIMER
Cartões de Opção de Feedback
O sistema de codificação é um sistema de codificação que permite a identificação de todos os elementos de código que compõem o código.
Cartões de opção de automação
- O que é isso? - O que é isso?
Padrão de ligação do codificador
teclado remoto SM-KEYPAD-Plus
Aplicação típica
Ventiladores, bombas, transportadores, compressores, extrusores, enroladores, elevadores, embalagens, impressão, corte
Técnicas de controlo das marcas comerciais
Série Unidrive SP
Peso de 121,3 libras
Garantia 2 anos
Lista de agências
CULUS Arquivo E171230
Os padrões são cumpridos
UL508C, EN 61800-5-1:2007, EN 61800-3:2004, EN 61000-6-2:2005, EN 61000-6-4:2007
Detalhes adicionais
Funções PLC integradas;Interface para 14 tipos de dispositivos de feedback - codificador e resolvedor;Cartão de transferência de memória







O SP5401 é um produto de accionamento industrial pertencente à série Unidrive SP, com uma ampla gama de coberturas de energia e adequado para vários cenários de automação.Os seus parâmetros relevantes podem incluir indicadores técnicos, tais como a corrente, tensão e potência (valores específicos devem ser referidos no documento PDF completo).com elevada fiabilidade e flexibilidadeO fabricante sublinha que os utilizadores devem utilizá-lo corretamente para evitar riscos potenciais e sugere consultar o PDF oficial para especificações pormenorizadas, diagramas de fiação,e instruções de instalação.







A série Emerson Unidrive SP é uma linha de produtos de automação de acionamento abrangente que abrange uma faixa de potência de 0,37 kW a 1,9 MW, com interfaces de controle flexíveis.O SP2403 é um modelo de alto desempenho dentro desta série, adequado para o controlo preciso do motor em aplicações industriais. É concebido com uma função de arranque de auto-reinicialização e tenta parar em 10 segundos em condições anormais.desencadeia automaticamente uma viagem de proteção para garantir a segurança do sistemaEsta série de unidades é amplamente utilizada em cenários industriais com elevados requisitos de precisão e fiabilidade.
