GE Fanuc Emerson Versamax Genius Network Interface Unit IC200GBI001 Dois terminais Genius

GE Fanuc Emerson Versamax  Genius Network Interface Unit  IC200GBI001 Dois  terminais Genius

Descrição
O IC200GBI001 é um módulo de comunicação VersaMax. Este módulo é uma Unidade de Interface de Rede Genius, permitindo que módulos de E/S VersaMax sejam instalados em arquitetura de E/S distribuída. Este módulo foi projetado para hospedar até Oito (8) módulos de E/S por rack e suporta a instalação de até Oito (8) racks, para um número máximo de 64 módulos de E/S suportados. Ele suporta velocidade de transmissão de 153,6 kbaud para configuração de rede estendida; 153,6 kbaud, 76,8 Kbaud e 38,4 Kbaud para configuração padrão. O IC200GBI001 pode acomodar um grande número de pontos de E/S, especificamente, até 1024 pontos para Entradas Discretas; 1024 saídas discretas; 128 bytes de memória de entrada analógica e 128 bytes de memória de saída analógica. Este módulo pode gerenciar a varredura de 128 bytes de entrada de rede por varredura e 128 bytes de saída por varredura. Ele tem consumo de energia de 250 mA @ 4VDC e 10 mA @ 3,3 mA. O IC200GBI001 é compatível para uso com uma variedade de sistemas de controle, pois o protocolo Genius é suportado por plataformas de controle anteriores e modernas. Os sistemas de controle compatíveis incluem a Série 90-70 e PACSystem RX7i e PACSystem RX3i. Revisões de firmware apropriadas devem ser carregadas tanto no controlador quanto no Módulo de Interface de Rede Genius IC200GBI001.

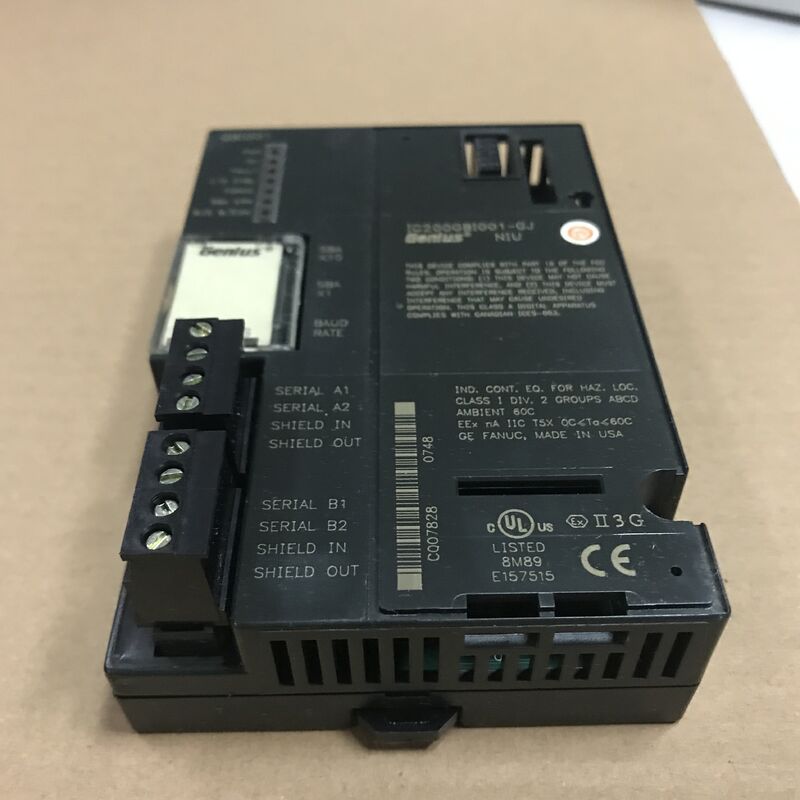

O IC200GBI001 é fornecido com terminais de conexão Genius duplos. O terminal superior serve como ponto de conexão Genius primário, enquanto o terminal inferior serve como porta redundante. Essas portas são projetadas para conexão em topologia Daisy chain, instaladas com um resistor de terminação em ambas as extremidades do cabo de comunicação. Os valores apropriados de resistor são 75, 100, 120 ou 150 ohms entre os terminais Serial 1 e 2.

A unidade GE Fanuc IC200GBI001 é uma Unidade de Interface de Rede ou NIU fabricada pela GE Intelligent Platforms/GE Fanuc. Ela pertence à série GE Versamax e foi projetada para fornecer funções de controle para diferentes módulos de E/S conectados a ela. Quando a NIU é instalada com a versão de firmware correta, ela é compatível com vários módulos, como controladores Genius Bus, PLCs da Série 90-70 e PLCs PacSystems RX7i e Rx3i. Qualquer computador que possa controlar o barramento pode ser usado como PC host. Cada um dos racks na Unidade de Interface de Rede IC200GBI001 tem capacidade para 8 módulos e também suporta um máximo de 8 racks. A entrada de rede máxima que cada barramento pode escanear é de 128 bytes com uma memória máxima de E/S discreta de 1024 pontos e memória de E/S analógica de 128 bytes.

A unidade GE Fanuc IC200GBI001 vem com 2 configurações de energia diferentes: 3,3 Volts de energia a 10 miliamperes de corrente e 5 Volts de energia a 250 miliamperes de corrente. Ela possui endereços de barramento serial variando de 0 a 31. A taxa de transferência de dados pela rede é de 153,6 Kilo-baud para transferências estendidas e 153,6 Kilo-76,8 Kilo-baud ou 38,4 Kilo-baud para transferências padrão. Os operadores da Unidade de Interface de Rede IC200GBI001 devem saber que a taxa de transferência varia dependendo da distância entre os dispositivos e do número de dispositivos suportados. A NIU IC200GBI001 vem com uma ampla gama de recursos, incluindo 64 E/S analógicas, a capacidade de usar cabos de fibra óptica e cabos de par trançado blindado (STP), conectores removíveis e dados de diagnóstico do operador disponíveis através do Modo de Diagnóstico Aprimorado (EDM). Além disso, esta unidade de interface de rede fornece redundância para o hardware, bem como para a mídia.
