Servomotor Encoder NUMATICS L22BA452BG17G61 24VDC 50(KHz) 0.45kW
L22BA452BG17G61 Descrição

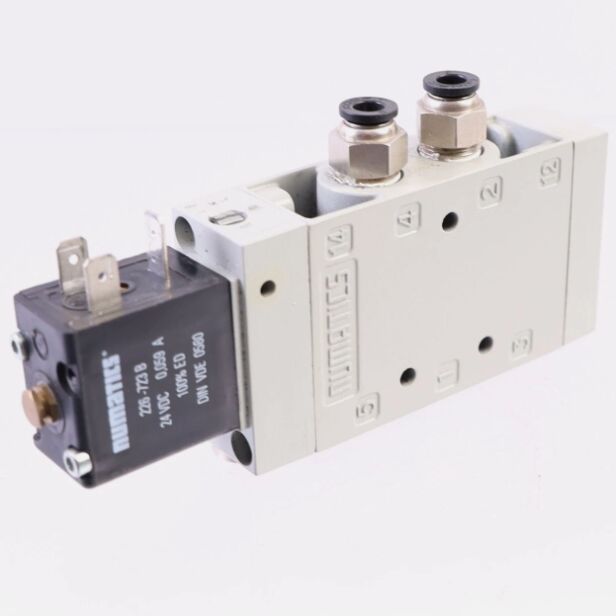

O L22BA452BG17G61 é uma válvula direcional pneumática de retorno por mola e piloto de solenóide único da série L2 da Numatics (agora parte da Emerson/Aventics). Ele apresenta uma configuração de 4/2 (5 portas, 2 posições) de carretel e luva, projetada para automação de fábrica e controle de movimento. Convertendo sinais elétricos em atuação pneumática, ele controla cilindros de dupla ação via sinais CC-Link ou com fio. Com uma largura de corpo compacta de 1" e capacidade de montagem em linha/distribuidor, ele se adapta a gabinetes de controle densos e distribuidores multiestação (2 a 12 estações). Classificado para alto fluxo e amplas faixas de pressão, garante desempenho confiável em ambientes industriais hostis.
L22BA452BG17G61 Principais Características
- Controle de Alto Fluxo 4/2: Design de carretel e luva de 5 portas e 2 posições para atuação de cilindro de dupla ação.
- Piloto de Solenóide e Retorno por Mola: Piloto de solenóide único de 24 VCC com retorno por mola; travamento de anulação de descarga para intervenção manual.
- Fator de Forma Economizador de Espaço: Corpo estreito de 1" para montagem em linha ou distribuidor denso (2 a 12 estações).
- Ampla Faixa de Pressão: Válvula principal: vácuo de 28" Hg a 150 PSIG (10 bar); piloto: 14,5 a 150 PSIG (1 a 10 bar).
- Alta Capacidade de Fluxo: Até 79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar) para resposta rápida do cilindro.
- Porta G de 1/4": Rosca universal para fácil integração com linhas pneumáticas.
- Bobina de Baixa Potência: Bobina eficiente de 24 VCC, 1,42 W com conexão plug-in DIN para substituição rápida.
- Serviço sem Lubrificação: Compatível com sistemas de ar sem lubrificação, reduzindo a manutenção.
- Diagnóstico Integrado: Indicadores LED integrados para status de energia/atuação; montagem de distribuidor visível para visibilidade.
- Construção Robusta: Resiste a vibrações, choques e EMI para operação confiável a longo prazo.
L22BA452BG17G61 Materiais e Aplicações
Materiais
- Corpo: Fundido em liga de zinco-alumínio para resistência, resistência à corrosão e estabilidade térmica.
- Carretel/Luva: Aço temperado/liga de aço para resistência ao desgaste e vedação precisa.
- Vedações: Borracha nitrílica (NBR) para compatibilidade com ar, baixo atrito e longa vida útil.
- Terminais/Conectores: Terminais de parafuso de latão niquelado + conector de solenóide DIN 43650 para fiação segura e à prova de corrosão.
- Carcaça/Invólucro: Plástico de engenharia reforçado com vidro (UL94 V-0) para resistência à chama e durabilidade mecânica.
- Hardware de Montagem: Parafusos de aço inoxidável para fixação do distribuidor, garantindo resistência à vibração.
Aplicações Típicas
- Automação de Fábrica: Linhas de montagem, máquinas de embalagem e sistemas de transporte para controle de cilindros.
- Máquinas-Ferramenta e Robótica: Centros de usinagem CNC, braços robóticos e estações de fixação.
- Manuseio de Materiais: Paletizadores, elevadores e sistemas de triagem para atuação pneumática de alto ciclo.
- Processo e Indústria Geral: Plantas de alimentos e bebidas, farmacêuticas e químicas que exigem ar sem lubrificação e ampla tolerância à pressão.
- Fabricação Automotiva: Automação de oficinas de carroceria, montagem de motores e linhas de prensagem.
L22BA452BG17G61 Parâmetros Importantes
| Parâmetro |
Especificação |
| Número da Peça |
L22BA452BG17G61 |
| Marca |
Numatics (Emerson/Aventics) |
| Tipo de Produto |
Válvula de Controle Direcional de Solenóide Piloto Série L2 4/2 |
| Configuração da Válvula |
4 vias, 2 posições (5 portas), carretel e luva |
| Atuação |
Piloto de solenóide único + retorno por mola; anulação de travamento de descarga (manual) |
| Tamanho da Porta |
1/4" G (rosca) |
| Capacidade de Fluxo |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar); fator Cv ~1.70 |
| Pressão Operacional Principal |
Vácuo de 28" Hg a 150 PSIG (1 a 10 bar) |
| Pressão do Piloto (Interna/Externa) |
14,5 a 150 PSIG (1 a 10 bar) |
| Bobina do Solenóide |
24 VCC, 1,42 W; conector plug-in DIN 43650 |
| Temperatura Ambiente |
-23 °C a +66 °C (-10 °F a +115 °F) |
| Mídia |
Ar comprimido (lubrificado ou sem lubrificação) |
| Montagem |
Em linha ou distribuidor (2 a 12 estações); opções comuns de suprimento/exaustão |
| Material do Corpo |
Fundido em liga de zinco-alumínio |
| Material da Vedação |
Nitrila (NBR) |
| Peso |
Aprox. 0,86 lbs (390 g) |
| Dimensões (L×A×P) |
Aprox. 2,89 × 5,99 × 2,00" (73,4 × 152,2 × 50,8 mm) |
| Certificações |
CE, RoHS; em conformidade com ISO 12238 (válvulas pneumáticas) |
| Conformidade |
NEMA 0 (gabinete interno); proteção IP20 |
