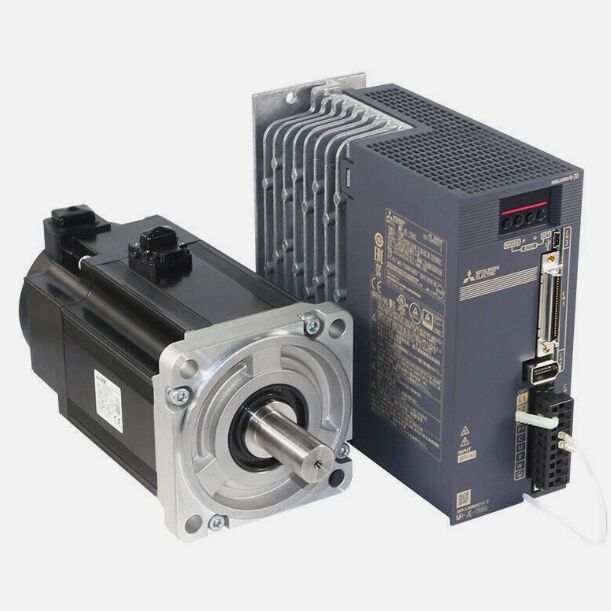

MR-JE-100AS MITSUBISHI Drives Servo Industriais AC 220V / 380V 50/60Hz 170V
MR-JE-100AS Descrição
O MR-JE-100AS é um amplificador servo AC de eixo único de alto desempenho e uso geral da série MELSERVO-JE-AS da Mitsubishi Electric, projetado para acionar servomotores de 1,0 kW (1000W). Ele suporta entrada de energia AC monofásica e trifásica de 200–240V, integra algoritmos avançados de controle de movimento e oferece configuração fácil via auto-ajuste de um toque. Otimizado para automação industrial, ele oferece controle preciso de posição, velocidade e torque com resposta rápida, supressão de vibração e proteção robusta, compatível com servomotores das séries Mitsubishi HG-KN, HG-SN e HC-KFS. A variante AS suporta comunicação aprimorada e fiação simplificada para integração flexível em máquinas compactas e linhas de produção.
MR-JE-100AS Principais Características
- Configuração Fácil e Auto-Ajuste: O auto-ajuste de um toque e o filtro adaptativo II eliminam o ajuste manual de parâmetros; suprime automaticamente a ressonância mecânica e a vibração para uma rápida comissionamento.
- Alto Desempenho Dinâmico: Resposta de frequência de velocidade de 2,0 kHz, suportando entrada de pulso diferencial de até 4 Mpps para posicionamento de alta velocidade e alta precisão.
- Entrada de Energia Flexível: Aceita AC 200–240V (50/60Hz) monofásico ou trifásico, adequado para diversos ambientes de energia industrial.
- Controle Avançado de Vibração: O controle avançado de supressão de vibração II e o filtro robusto reduzem a ressonância da máquina e a vibração residual, melhorando a precisão do processamento.
- Segurança e Proteção Integradas: Freio dinâmico integrado, proteção contra sobrecorrente/sobretensão/sobrecarga, proteção contra superaquecimento do motor, detecção de falha do encoder e tolerância a falhas de energia instantâneas (Tough Drive).
- Eficiência Energética: Resistor regenerativo integrado (100W) para recuperação de energia; baixo consumo de energia em modo de espera.
- Compacto e Economizador de Espaço: Design slim para montagem em painel, proteção IP20, suporta instalação densa lado a lado sem derating.
- Comunicação Versátil: USB para configuração de PC (MR Configurator2), RS-422/485 para controle multieixo (até 32 eixos) e entrada de trem de pulsos para conectividade PLC padrão.
- Conformidade Global: Certificado CE, UL, RoHS para uso industrial em todo o mundo.
MR-JE-100AS Materiais e Aplicações
Materiais
- Carcaça: Plástico de engenharia de alta resistência e retardador de chamas (UL94 V-0) com aletas de alumínio dissipadoras de calor para rigidez e gerenciamento térmico.
- Componentes Internos: Núcleos de aço silício de alta qualidade, enrolamentos de cobre, capacitores cerâmicos e circuitos integrados de grau industrial para desempenho estável em condições adversas.
- Conectores e Terminais: Terminais de metal banhados a ouro e conectores industriais isolados para transmissão confiável de energia/sinal e anti-oxidação.
- Dissipador de Calor: Liga de alumínio extrudado para dissipação eficiente de calor, garantindo operação contínua em plena carga.
Aplicações Típicas
- Máquinas de Embalagem: Máquinas de enchimento e selagem, máquinas de rotulagem, ensacadeiras e cartonadoras que exigem movimento preciso.
- Máquinas-Ferramenta: Pequenos tornos CNC, máquinas de gravação, retificadoras e mesas de posicionamento linear.
- Robótica e Montagem: Robôs pick-and-place, juntas de robôs colaborativos e linhas de montagem automatizadas.
- Semicondutores e Eletrônicos: Manuseio de PCB, inserção de componentes, equipamentos de teste e sistemas de transferência de wafers.
- Têxtil e Impressão: Controle de tensão de fios, posicionamento de cabeçote de impressão e sistemas de alimentação de bobinas.
- Manuseio de Materiais: Transportadores, sistemas de triagem e atuadores lineares de carga leve.
- Alimentos e Bebidas: Máquinas de enchimento, máquinas de tampagem e automação de embalagens.
MR-JE-100AS Parâmetros Importantes
| Parâmetro |
Especificação |
| Número da Peça |
MR-JE-100AS |
| Marca |
Mitsubishi Electric (Série MELSERVO-JE-AS) |
| Tipo |
Amplificador Servo AC de Eixo Único |
| Capacidade de Saída Nominal |
1,0 kW (1000W) |
| Modos de Controle |
Controle de posição, controle de velocidade, controle de torque |
| Fonte de Alimentação do Circuito Principal |
Monofásico/Trifásico AC 200–240V, 50/60Hz (±10%) |
| Fonte de Alimentação de Controle |
24V DC ±10%, 0,3A |
| Corrente de Entrada Nominal |
6,0A (trifásico), 10,0A (monofásico) |
| Corrente de Saída Nominal |
5,0A (trifásico) |
| Resposta de Frequência de Velocidade |
2,0 kHz |
| Frequência Máxima de Pulso de Entrada |
4 Mpps (diferencial), 200 kpps (open-collector) |
| Compatibilidade do Encoder |
Encoders absolutos de 17 bits (131.072 pulsos/rotação) / incrementais |
| Resistor Regenerativo Integrado |
100W |
| Freio Dinâmico |
Integrado |
| Grau de Proteção |
IP20 (tipo aberto, auto-resfriado) |
| Temperatura Ambiente |
0°C a 55°C (operação), -20°C a 65°C (armazenamento) |
| Umidade |
10–90% UR (sem condensação) |
| Dimensões (L×A×P) |
55 × 150 × 125 mm |
| Peso |
Aprox. 1,2 kg |
| Motores Compatíveis |
Séries HG-KN102J, HG-SN102J, HC-KFS13, HC-MFS13 |
| Certificações |
CE, UL, RoHS |
| Comunicação |
USB, RS-422/485, Entrada de Trem de Pulsos |
