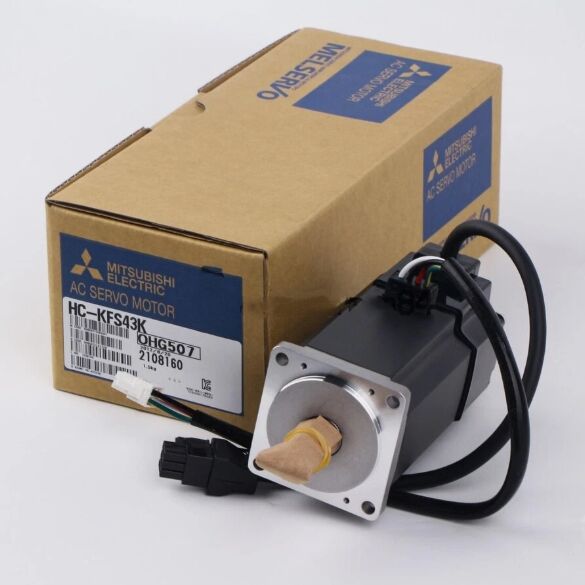

HC-KFS43 MITSUBISHI Drives Servo Industriais 120 / 240 VCA 50/60Hz 750W

HC-KFS43 MITSUBISHI Industrial Servo Drives 120 / 240 VAC 50/60hz 750W

HC-KFS43 Descrição

HC-KFS43Características fundamentais

• Projeto de Inércia Ultra Baixa: Momento de inércia de apenas 0,000046 kg·m2, permitindo aceleração/desaceleração extremamente rápida e posicionamento a alta velocidade (velocidade máxima 4500 rpm).
• Encoder absoluto de alta resolução: Um codificador absoluto de 17 bits (131.072 pulsos/rev) fornece um feedback de posição preciso, eliminando procedimentos de orientação e garantindo a retenção da posição absoluta após perda de energia.
• Alta densidade de binário: binário nominal de 1,3 Nm, binário máximo de 3,8 Nm, proporcionando um forte desempenho dinâmico para tarefas de alta carga e alta velocidade.
• Compacto e padronizado: flange padrão de 60×60 mm, eixo reto, leve (1,45 kg), fácil integração em robôs, transportadores e pequenas máquinas-ferramenta.
• Proteção industrial robusta: Proteção IP55 (impulsor à poeira, protegido contra jatos de água de baixa pressão), isolamento de classe B e tolerância ambiental ampla para as condições difíceis da fábrica.
• Compatibilidade com o amplificador: Diretamente compatível com os servoamplificadores Mitsubishi MR-J2S-40A/B, com suporte à comunicação serial SSCNET de alta velocidade para controlo multi-eixo sincronizado.
• Operação sem manutenção: Desenho sem escovas elimina o desgaste das peças; sem travão eletromagnético (padrão), adequado para aplicações de paragem não de emergência.
• Conformidade global: Certificado CE, UL/cUL e RoHS para utilização industrial mundial.

HC-KFS43Materiais e Aplicações

Materiais

• Casas e estrutura: Liga de alumínio fundido sob pressão de alta resistência, resistente à corrosão, com revestimento industrial preto para dissipação de calor e durabilidade.
• Stator/Rotor: laminados de aço de silício de alta qualidade, enrolamentos de cobre resistentes a altas temperaturas (isolamento de classe B, 130°C) e ímãs permanentes de neodímio de alto desempenho para uma elevada eficiência de binário.
• Fator de pressão: aço carbono moído de precisão, eixo normal reto (φ14 mm), endurecido para resistência ao desgaste e acoplamento fiável com engrenagens/cintos.
• Codificador: Encoder óptico absoluto integrado de 17 bits com caixa selada, protegido da poeira e das vibrações.
• Interface do conector e do cabo: Conector multi-pin de qualidade industrial, classificado IP55, para transmissão de sinal de potência e codificador.
• Rolamentos: Rolamentos de esferas sellados de alta precisão, lubrificados para uma longa vida útil, suportando operações de alta velocidade até 4500 rpm.

Aplicações típicas

• Robótica Industrial: Pequenos robôs articulados, robôs SCARA e braços robóticos colaborativos para uma montagem e colocação rápidas e precisas.
• Máquinas-ferramentas: Tornos CNC/eixos de alimentação de moinhos, máquinas de rectificação e pequenas máquinas de corte para posicionamento de alta precisão.
• Embalagem e Impressão: Máquinas de rotulagem, linhas de embalagem, impressoras e sistemas de manipulação de telas para movimentos de alta velocidade.
• Semicondutores e Eletrônicos: manipulação de chips, montagem de PCB e equipamento de teste que requer movimento ultrapreciso.
• Linhas de automação: transportadores, mesas de posicionamento X-Y, máquinas de triagem e máquinas têxteis/brodeiras.
• Alimentos e Bebidas: Equipamento de enchimento, tampa e embalagem para produção higiênica e de alta velocidade.

HC-KFS43Parâmetros importantes
