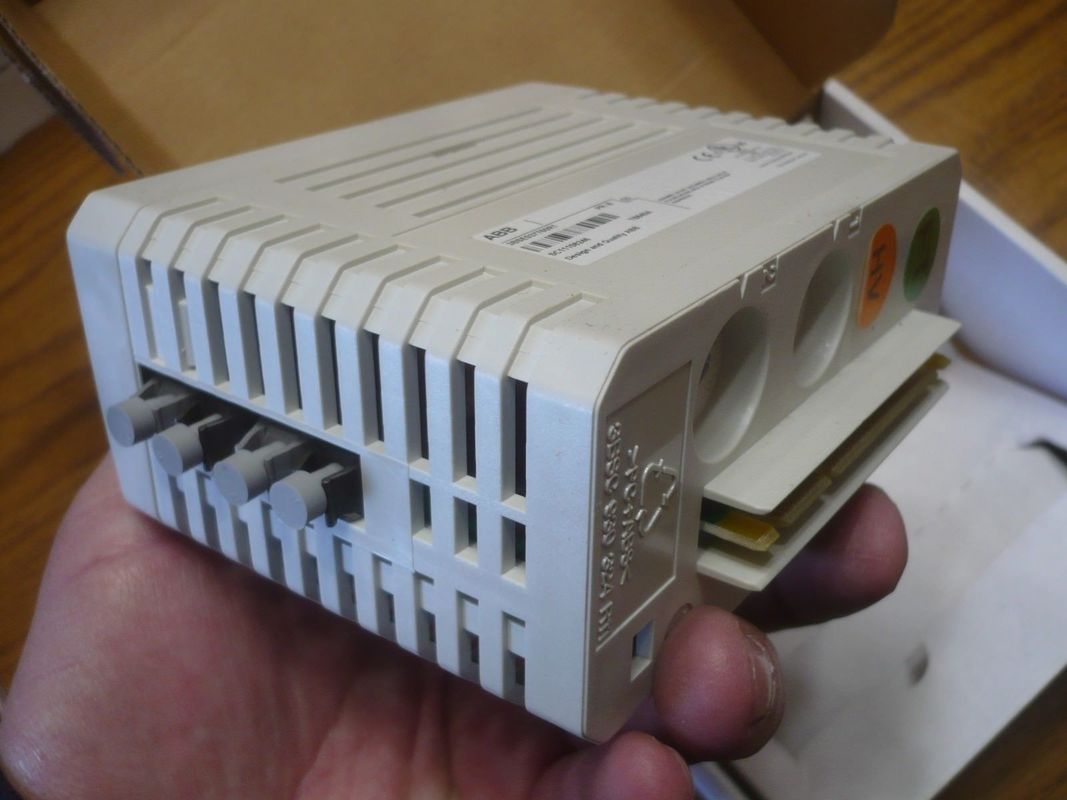

Novo módulo digital ABB 3BSE037760R1 TB840A Modulebus Cluster Modem S800 I/O, PR: B
Descrição do TB840A
O S800 I/O é um sistema de I/O de processo abrangente, distribuído e modular que comunica com controladores-mãe e PLCs através de ônibus de campo padrão da indústria.O Modem TB840 ModuleBus é uma interface de fibra óptica para o ModuleBus Óptico. O TB840A é utilizado em configurações de redundância onde cada módulo está ligado a diferentes linhas ópticas do ModuleBus, mas ligado ao mesmo ModuleBus elétrico.
O Modem ModuleBus possui uma interface Modulebus elétrica e óptica que são logicamente o mesmo bus.Um máximo de 12 módulos de E/S podem ser ligados ao ModuleBus elétrico e até sete clusters podem ser ligados ao ModuleBus de fibra ópticaA interface de fibra óptica destina-se à distribuição local de aglomerados de E/S e quando são necessários mais de 12 módulos de E/S numa estação de E/S.
Informações gerais
| Protocolo |
O Modulebus da ABB |
| Número do artigo |
3BSE037760R1 |
| Mestre ou escravo |
Escravo |
| Redundância de linha |
- Sim, sim. |
| Redundância de módulos |
- Sim, sim. |
| Intercâmbio em quente |
- Sim, sim. |
| Utilizado em conjunto com o controlador HI |
- Sim, sim. |
Dados pormenorizados
Consumo de 24 V tipo 120 mA
Comunicações
| Número do modelo. |
Protocolo |
Mestre ou escravo |
| CI801 |
PROFIBUS DP-V1 |
Escravo |
| CI840A |
PROFIBUS DP-V1 |
Escravo |
| CI853 |
COMLI e MODBUS RTU |
Mestre / Escravo |
| CI854B |
PROFIBUS DP-V1 |
Mestre. |
| CI855 |
O MasterBus 300 da ABB |
Mestre. |
| CI856 |
S100 I/O da ABB |
Mestre. |
| CI857 |
O INSUM da ABB |
Mestre. |
| CI858 |
DriveBus da ABB |
Mestre. |
| CI860 |
Fundação Fieldbus HSE |
Mestre / Escravo |
| CI865 |
ABB's Satt I/O |
Mestre. |
| CI867 |
Modbus TCP |
Mestre / Escravo |
| CI868 |
IEC 61850 |
Mestre / Escravo |
| CI869 |
Advant Fieldbus 100 da ABB |
Escravo |
| CI871 |
PROFINET IO |
Mestre. |
| CI873 |
EtherNet IP / DeviceNet |
Mestre. |
| TB820V2 |
O Modulebus da ABB |
Escravo |
| TB825 (multi-modo) |
O Modulebus da ABB |
Escravo |
| TB826 (Modo único) |
O Modulebus da ABB |
Escravo |
| TB840A |
O Modulebus da ABB |
Escravo |
| TB842 |
O Modulebus da ABB |
Não aplicável |
| TU807 |
O Modulebus da ABB |
Não aplicável |
| TU840 |
O Modulebus da ABB |
Não aplicável |
| TU841 |
O Modulebus da ABB |
Não aplicável |
| TU846 |
O Modulebus da ABB |
Não aplicável |
| TU847 |
O Modulebus da ABB |
Não aplicável |
| TU848 |
O Modulebus da ABB |
Não aplicável |
| TU849 |
O Modulebus da ABB |
Não aplicável |
Ambiente e certificação
| Temperatura, funcionamento |
0 a + 55 °C |
| Temperatura e armazenagem |
-25 a +70 °C |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95% sem condensação |
| Classe de protecção |
IP20 de acordo com a EN60529, IEC 529 |
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
IEC 61131-2, UL 508 |
| Localização perigosa |
C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 ATEX |
| Certificados marítimos |
ABS, BV, DNV-GL, LR, RS, CCS |
| Conformidade com a RoHS |
EN 50581:2012 |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Características e benefícios
- 2 portas de fibra óptica para o ModuleBus óptico
- ModuleBus (elétrico) para os módulos de E/S
- Funções de supervisão do I/O ModuleBus e da fonte de alimentação
- Fornecimento de energia isolado para módulos de E/S
- TU840, MTU para o TB840/TB840A redundante, duplo ModuleBus
- TU841, MTU para TB840/TB840A redundante, ModuleBus único
- Potência de entrada fusionada
Dimensões
| Altura |
119 mm (4.69 polegadas) |
| Largura |
54 mm (2.13 polegadas) |
| Profundidade |
96 mm (3,78 polegadas) |
| Peso (incluindo a base) |
0.2 kg (0,44 lbs) |
