Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Módulo entrado | Modelo não.: | AI815 |
|---|---|---|---|
| Número do artigo: | 3BSE052604R1 | Especificação do sinal: | 0..20 miliampères, 4..20 miliampères, 0..5 V, 1..5 V |
| Número de canais: | 8 | Tipo de sinal: | Único unipolar terminado |
| CERVO: | Sim | Mecânica: | S800 |
| Realçar: | módulo de entrada/saída digital,plc mim módulos do |
||

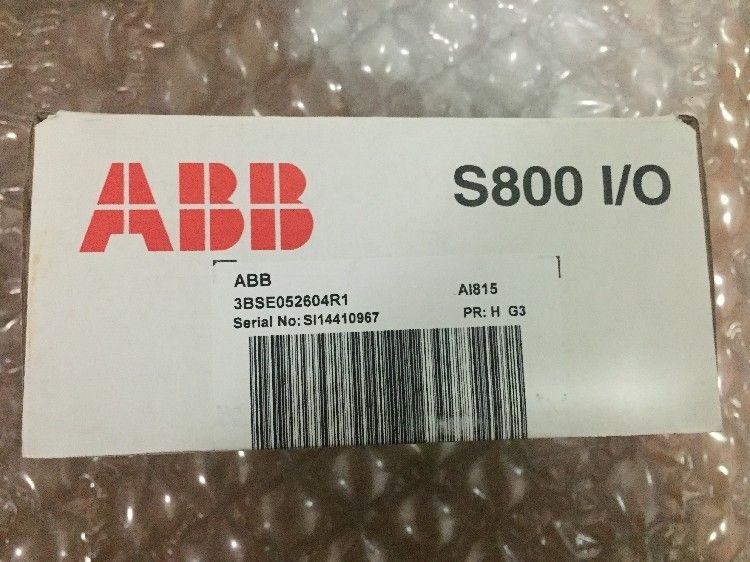

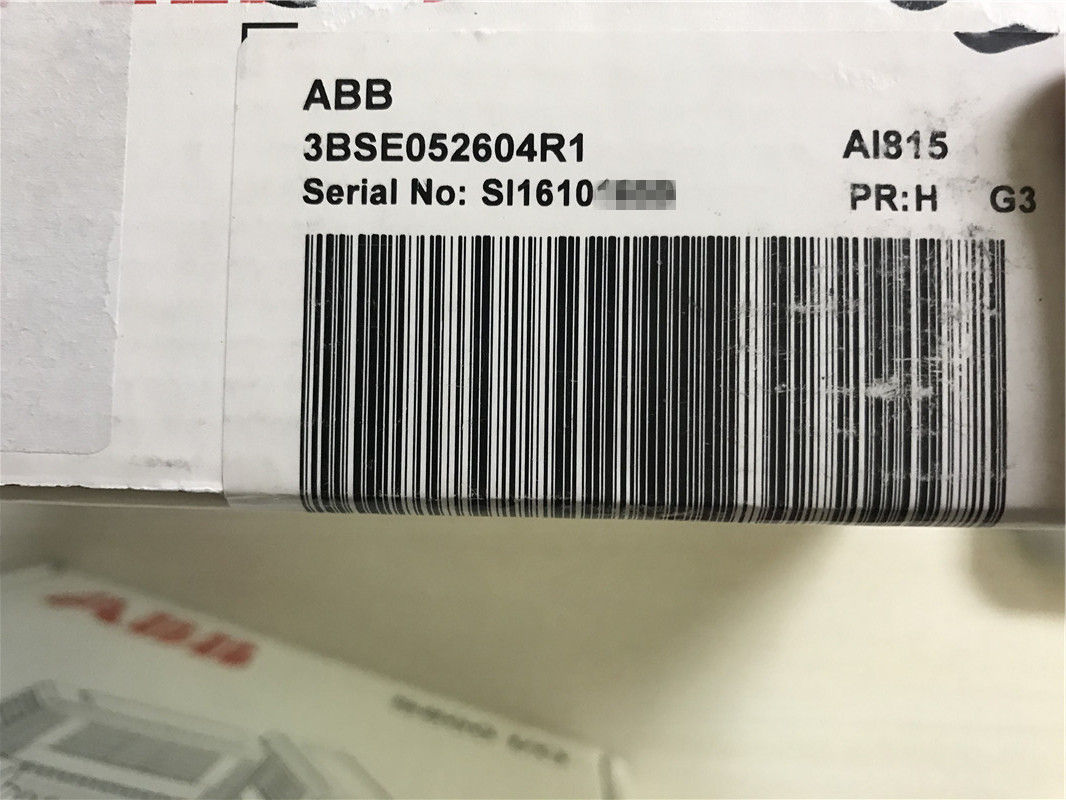

ABB Digitas mim módulo entrado análogo 3BSE052604R1 dos canais do módulo AI815 8 de O
Informação geral
| Tipo | Entrada análoga |
| Especificação do sinal | 0..20 miliampères, 4..20 miliampères, 0..5 V, 1..5 V |
| Número do artigo | 3BSE052604R1 |
| Número de canais | 8 |
| Tipo do sinal | Único unipolar terminado |
| CERVO | Sim |
| SOE | Não |
| Redundância | Não |
| Integridade alta | Não |
| Segurança intrínseca | Não |
| Mecânicos | S800 |
Dados detalhados:
| Definição | bocado 12 |
| Impedância entrada | 10 MΩ (entrada da tensão) 250 Ω (entrada atual que inclui o PTC) |
| Isolamento | Groupwise isolou-se da terra |
| Sob/sobre a escala | 0 / +15% |
| Erro | Máximo 0,1% |
| Tração da temperatura | Máximo 50 ppm/°C |
| Filtro entrado (tempo de elevação 0-90%) | Senhora 290 |
| Tempo de ciclo da atualização | Senhora 10 |
| Limitação atual | Construído no poder limitado atual do transmissor |
| Comprimento do cabo máximo do campo | 600 medidores (656 jardas) |
| NMRR, 50Hz, 60Hz | > DB 40 |
| Tensão de isolação avaliado | 50 V |
| Tensão dielétrica do teste | A.A. de 500 V. |
| Dissipação de poder | 3,5 W |
| Consumo atual +5 V Modulebus | 100 miliampères |
| Consumo atual +24 V Modulebus | Máximo 265 miliampère (22 miliampère + 1,32 * corrente do transmissor) |
| Consumo atual +24 V externos | 50 miliampères |
Descrição de AI815:
O módulo AI815 entrado análogo tem 8 canais. Os módulos podem ser configurados para a tensão ou entradas atuais. Os sinais da corrente e da tensão não podem ser misturados no mesmo módulo do I/O. A tensão e a entrada atual podem suportar pelo menos uma sobretensão ou um undervoltage de uma C.C. de 11 V.
A resistência de entrada para a entrada da tensão é maior de um ohm de 10 M, e a resistência de entrada para a entrada atual é 250 ohms. O módulo distribui a fonte compatível do transmissor do CERVO externo a cada canal. Isto adiciona uma conexão simples para distribuir a fonte a 2 3 do fio transmissores do fio ou. O poder do transmissor é supervisionado e limitado atual. Se uma fonte da alimentação externa é usada alimentando transmissores do CERVO, a fonte de alimentação deve ser CERVO compatível.
Características e benefícios
MTUs que fósforo este produto
TU810V1/TU812V1/TU814V1/TU830V1/TU833/TU835V1/TU838
Diagnósticos
| Diodos emissores de luz da parte dianteira | F (ault), R (un), W (arning) |
| Supervisão | Erro do módulo, se: parte traseira lida análoga, tensão da referência, fonte de alimentação interna, soma de verificação, cão de guarda e erro de memória Erro de canal externo, se: ponto baixo da fonte da alimentação externa, erro do poder do transmissor |
| Indicação de estado da supervisão | Erro do módulo, aviso do módulo, erro de canal |
Dimensões
| Altura | 119 milímetros (4.7") |
| Largura | 45 milímetros (1.77") |
| Profundidade | 102 milímetros (4.01"), 111 milímetros (4.37") incluindo o conector |
| Peso | 0,23 quilogramas (0,51 libras.) |
Módulos do I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
