Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Módulo entrado | Modelo NÃO.: | AI895 |
|---|---|---|---|
| Número do artigo: | 3BSC690086R1 | Especificação do sinal: | 4… 20 miliampères |
| Número de canais: | 8 canais | Tipo de sinal: | Único unipolar terminado |
| Tipo: | Entrada análoga | Mecânicos: | S800 |
| Destacar: | ethernet mim módulo do,módulo de entrada/saída digital |
||

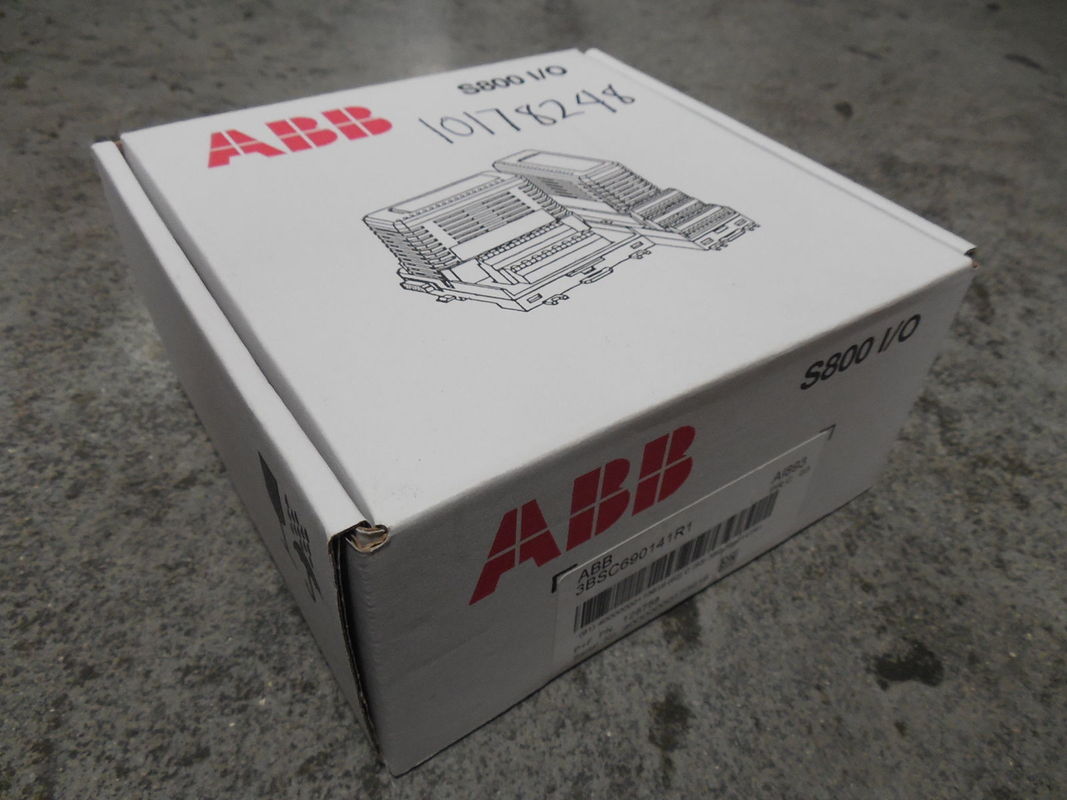

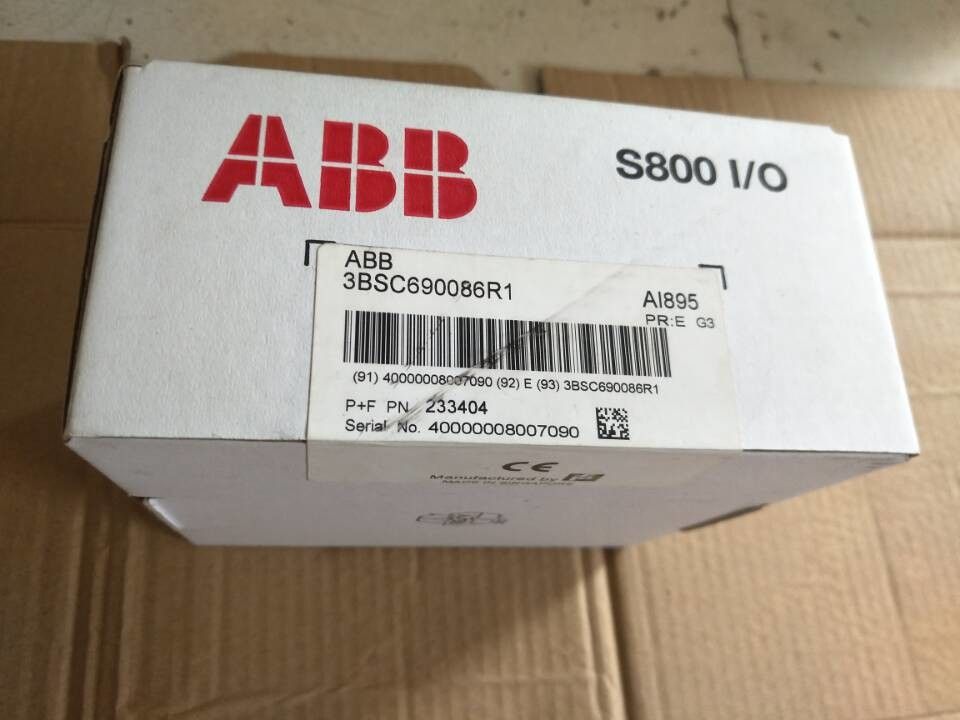

O analógico da série de ABB S800 entrou o módulo AI895 3BSC690086R1, 8 canal, 4-20mA/Hart
Descrição de AI895:
O módulo AI895 entrado análogo pode diretamente conectar 2 transmissores do fio e com uma conexão particular pode igualmente conectar 4 transmissores do fio sem perder a capacidade do CERVO. O módulo AI895 entrado análogo tem 8 canais. O módulo inclui componentes da proteção da segurança intrínseca em cada canal para a conexão ao equipamento de processo em áreas perigosas sem a necessidade para dispositivos externos adicionais. Cada canal pode pôr e monitorar um transmissor do processo do dois-fio e uma comunicação do CERVO. A queda de tensão da entrada da entrada atual é tipicamente 3 V, PTC incluiu. A fonte do transmissor para cada canal pode fornecer pelo menos 15 V em uma corrente de laço de 20 miliampère para pôr transmissores certificados ex do processo e é limitada a 23 miliampères em condições de sobrecarga.
TU890 e TU891 comprimem o MTU podem ser usados com este módulo e permite a conexão de dois fios aos dispositivos do processo sem terminais adicionais. TU890 para aplicações ex e TU891 para aplicações não ex.
Informação geral
| Tipo | Entrada análoga |
| Especificação do sinal | 4… 20 miliampères |
| Número do artigo | 3BSC690086R1 |
| Número de canais | 8 |
| Tipo do sinal | Único unipolar terminado |
| CERVO | Sim |
| SOE | Não |
| Redundância | Não |
| Integridade alta | Não |
| Segurança intrínseca | Sim |
| Mecânicos | S800 |
Módulos do I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dados detalhados
| Definição | bocado 12 |
| Isolamento | Groupwise isolou-se da terra |
| Sob/sobre a escala | 1.5 / 22 miliampères |
| Erro | Tipo. 0,05%, máximo 0,1% |
| Tração da temperatura | Tipo. 100 ppm/°C |
| Filtro entrado (tempo de elevação 0-90%) | Senhora 20 |
| Limitação atual | Construído no poder limitado atual do transmissor |
| CMRR, 50Hz, 60Hz | >DB 80 |
| NMRR, 50Hz, 60Hz | >DB 10 |
| Tensão de isolação avaliado | 50V |
| Tensão dielétrica do teste | A.A. 500V. |
| Dissipação de poder | 4,75 W |
| Consumo atual +5 V Modulebus | Tipo. 130 miliampères |
| Consumo atual +24 V externos | Tipo. 270 miliampères, máximo. |
Diagnósticos

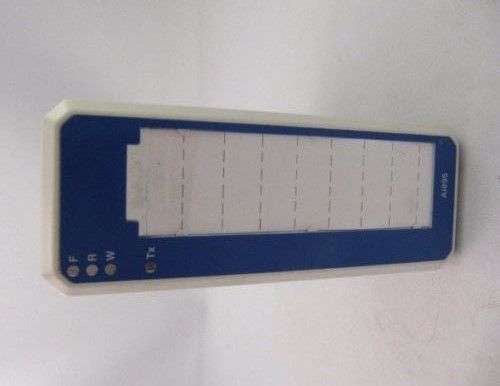

| Diodos emissores de luz da parte dianteira | F (ault), R (un), W (arning), Tx (communiation do CERVO) |
| Supervisão | Fonte interna do processo |
Características e benefícios
• 8 canais para 4… 20 miliampères, únicos terminaram entradas unipolares.
• Uma comunicação do CERVO.
• 1 grupo de 8 canais isolados da terra.
• Poder e monitor para transmissores certificados ex do dois-fio.
• Não energia-armazenando entradas análogas para fontes externamente postas.
Compability
| Uso com MTU | TU890, TU891 ou TU891Z |
| Código fechando | AE |
Dimensões
| Altura | 119 milímetros (4.7") |
| Largura | 45 milímetros (1.77") |
| Profundidade | 102 milímetros (4.01"), 111 milímetros (4.37") incluindo o conector |
| Peso | 0,2 quilogramas (0,44 libras.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
Os artigos de algum ABB venderam por WTL:
WTL não é responsável para nenhuns ferimentos pessoais ou danos materiais resultando do uso deste equipamento. É
a responsabilidade do comprador a respeito da manipulação & do funcionamento seguros deste equipamento e para verificar o equipamento é
conformidade a sua maquinaria.
