Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Módulo entrado | Modelo NÃO.: | DI814 |
|---|---|---|---|
| Número do artigo: | 3BUR001454R1 | Especificação do sinal: | 24 C.C. de V. |
| Número de canais: | 16 canais | Tipo de sinal: | Naufrágio atual |
| Tipo: | Entrada análoga | Mecânicos: | S800 |
| Realçar: | ethernet mim módulo do,módulo de entrada/saída digital |
||

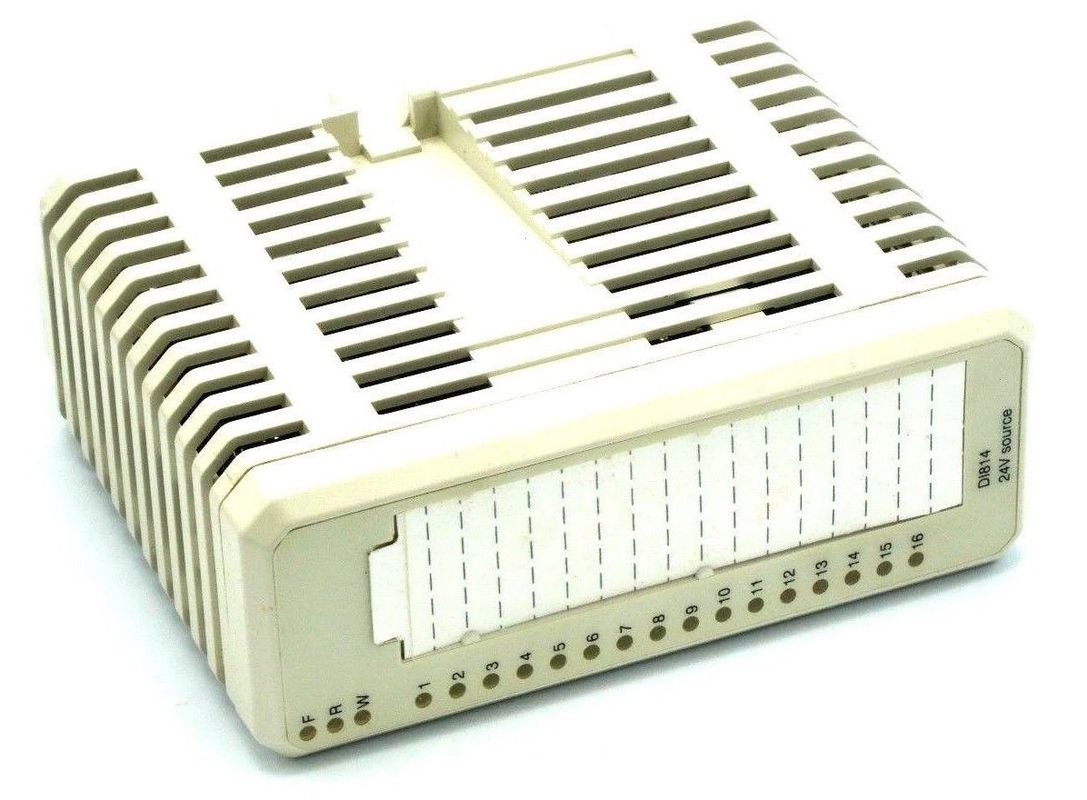

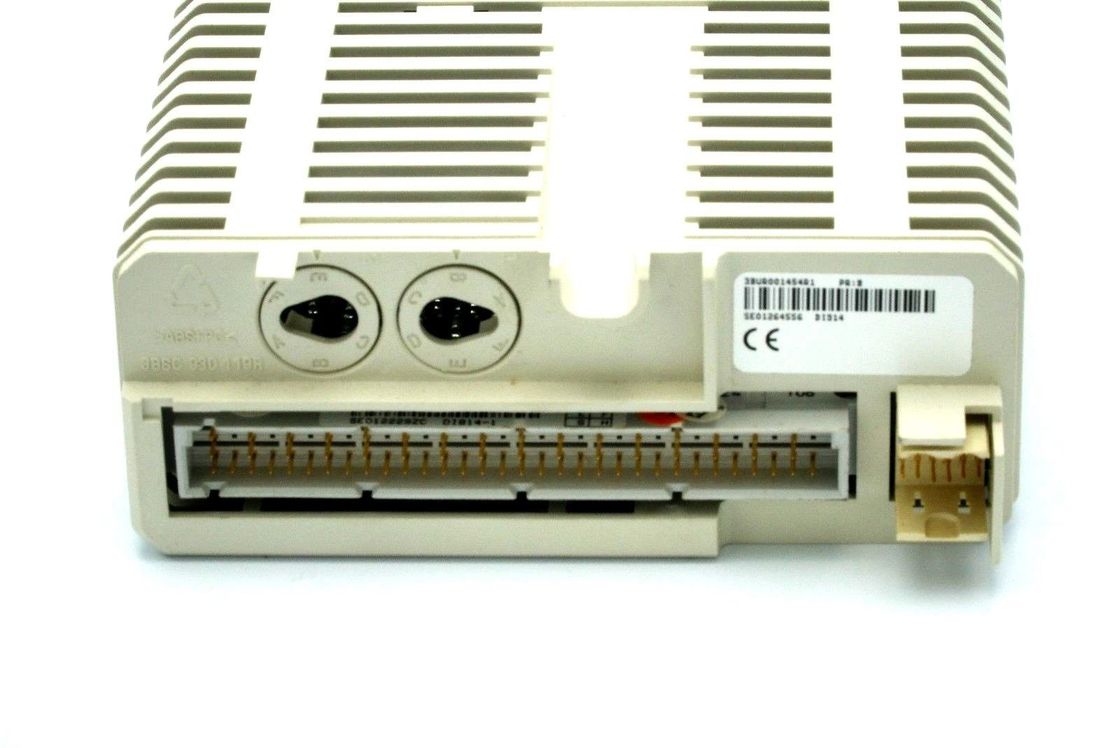

Módulo ENTRADO DI814 24VDC 2x8 CH do I/O DIGITAL de ABB 3BUR001454R1 S800. NOVO
Descrição de DI814:
A escala de tensão de entrada é uma C.C. de 18 a 30 volts e a fonte atual da entrada é 6 miliampères em 24 V. As entradas são divididas em dois grupos individualmente isolados com oito canais e em uma entrada da supervisão da tensão em cada grupo. Cada canal de entrada consiste em componentes de limitação atuais dos componentes, da proteção da compatibilidade eletrónica, em diodo emissor de luz da indicação do estado de entrada e na barreira ótica do isolamento. A entrada da supervisão da tensão do processo dá sinais do erro de canal se a tensão desaparece. O sinal do erro pode ser lido com o ModuleBus.
Informação geral
| Tipo | Entrada de Digitas |
| Especificação do sinal | 24 C.C. de V. |
| Número do artigo | 3BUR001454R1 |
| Número de canais | 16 |
| Tipo do sinal | Fonte atual |
| CERVO | Não |
| SOE | Não |
| Redundância | Não |
| Integridade alta | Não |
| Segurança intrínseca | Não |
| Mecânicos | S800 |
Módulos do I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dados detalhados
| Escala de tensão entrada, “0" | -30..5 V |
| Escala de tensão entrada, “1" | 15..30 V |
| Impedância entrada | kΩ 3,5 |
| Isolamento | Groupwise isolou-se da terra, 2 grupos com 8 canais |
| Tempos do filtro (digital, selecionável) | 2, 4, 8, Senhora 16 |
| Limitação atual | O poder do sensor pode ser corrente limitada pelo MTU |
| Comprimento do cabo máximo do campo | 600 medidores (656 jardas) |
| Tensão de isolação avaliado | 50 V |
| Tensão dielétrica do teste | A.A. de 500 V. |
| Dissipação de poder | Tipo. 1,8 W |
| Consumo atual +5 V Modulebus | 50 miliampères |
| Consumo atual +24 V Modulebus | 0 |
| Consumo atual +24 V externos | 0 |
Diagnósticos
| Diodos emissores de luz da parte dianteira | F (ault), R (un), W (arning), canal 1-16 (“0" ou “1") |
| Supervisão | Tensão do processo, 1 pelo grupo |
| Indicação de estado da supervisão | Erro do módulo, aviso do módulo, erro de canal |
Características e benefícios
Ambiente e certificação
| Marca do CE | Sim |
| Segurança elétrica | IEC 61131-2, UL 508 |
| Lugar perigoso | CULus de C1 Div 2, C1 cULus da zona 2, zona 2 de ATEX |
| Certificação marinha | ABS, BV, DNV-GL, LR, RS, CCS |
| Avaliação da proteção | IP20 de acordo com IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condições operacionais climáticas | 0 ao °C +55 (armazenamento -40 a +70 °C), RH=5 a 95% nenhuma condensação, IEC/EN 61131-2 |
| Grau de poluição | Grau 2, IEC 60664-1 |
| Condições operacionais mecânicas | IEC/EN 61131-2 |
| Compatibilidade eletrónica | EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobretensão | IEC/EN 60664-1, EN 50178 |
| Classe do equipamento | Classe I de acordo com IEC 61140; (terra protegida) |
| Temperatura ambiental máxima | °C 55 (°F) 131, para a montagem vertical no °C compacto do MTU 40 (°F) 104 |
| Conformidade de RoHS | 50581:2012 do EN |
| Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Compability
| Uso com MTU | TU810, TU812, TU814, TU830, TU838 |
| Código fechando | PARA SER |
Dimensões
| Altura | 119 milímetros (4.7") |
| Largura | 45 milímetros (1.77") |
| Profundidade | 102 milímetros (4.01"), 111 milímetros (4.37") incluindo o conector |
| Peso | 0,15 quilogramas (0,33 libras.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
