Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Módulo entrado | Modelo NÃO.: | DI821 |
|---|---|---|---|
| Número do artigo: | 3BSE008550R1 | Especificação do sinal: | A.A. de 230 V, C.C. de 220 V. |
| Número de canais: | 8 canais | Tipo de sinal: | Naufrágio atual |
| Tipo: | Entrada análoga | Mecânicos: | S800 |
| Realçar: | ethernet mim módulo do,módulo de entrada/saída digital |
||

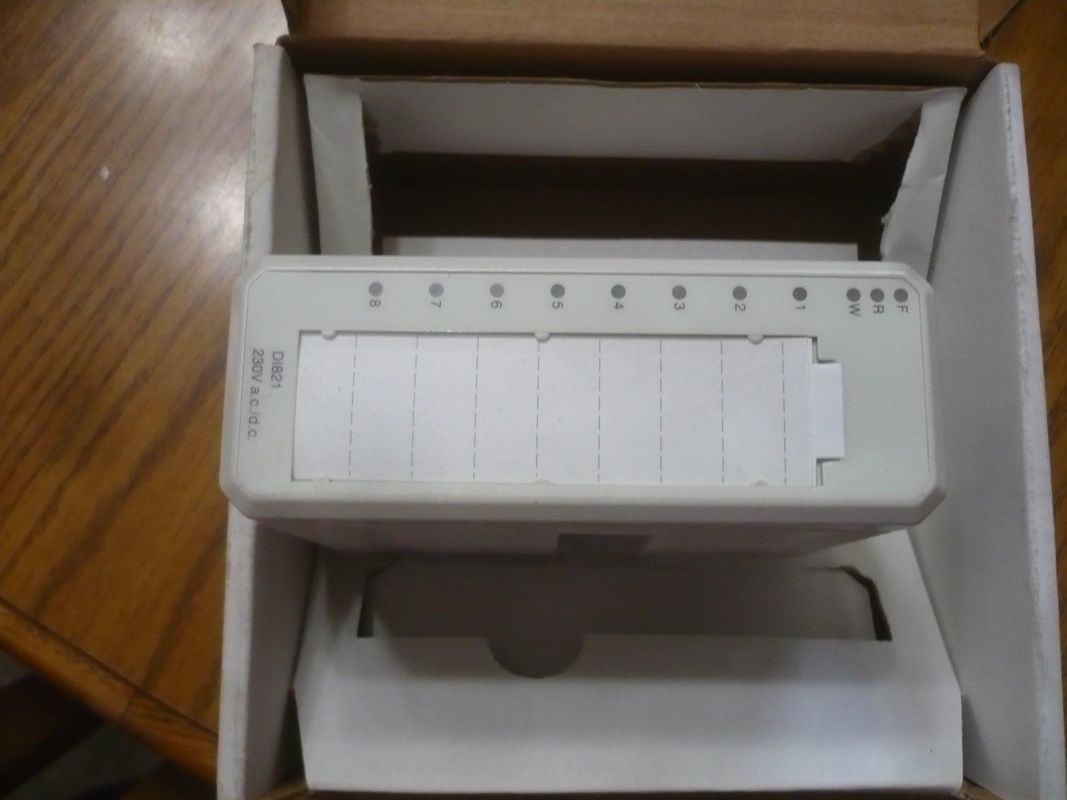

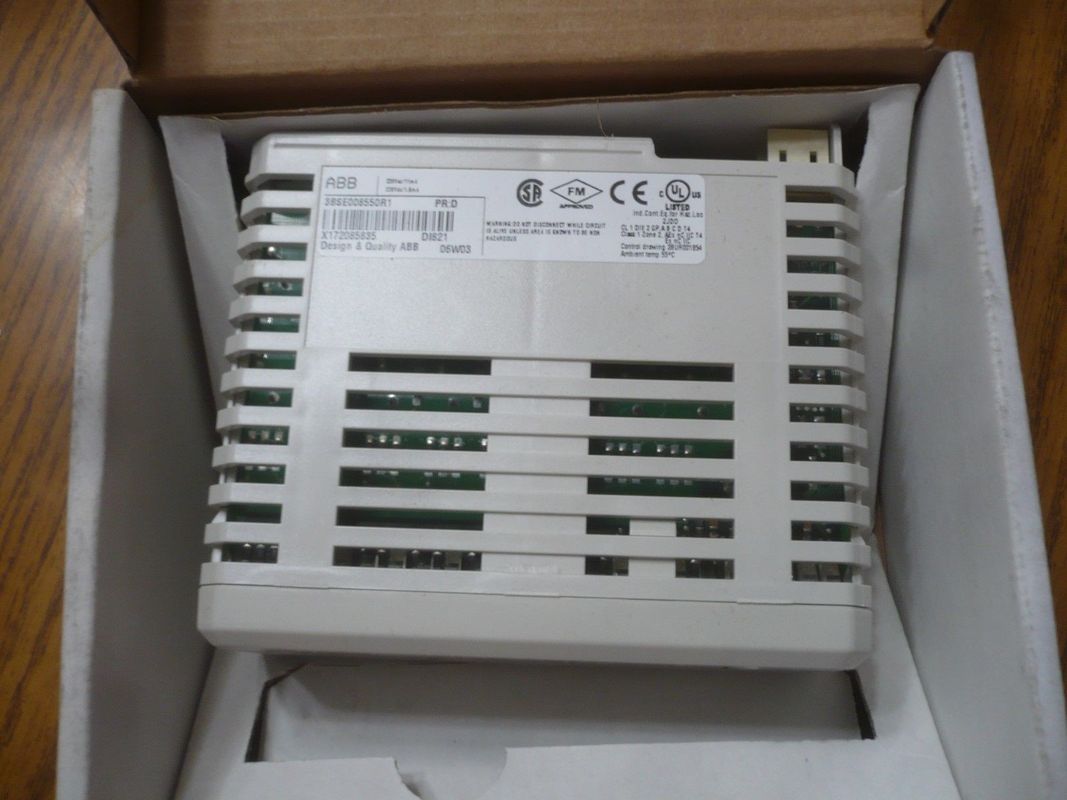

ABB BAILEY CONTROLA O MÓDULO ENTRADO DIGITAL 8ch 230V ac/dc de DI821 3BSE008550R1
Descrição de DI820:
O DI821 é uns 8 canais, uma A.A. de 230 V/C.C., módulo de entrada digital para o I/O. S800. Este módulo tem 8 entradas digitais. A escala de tensão de entrada da C.A. é 164 a 264 V e a corrente de entrada é 11 miliampères em uma A.A. de 230 V. A escala de tensão de entrada da C.C. é 175 a 275 volts e a corrente de entrada é 1,6 miliampères em uma C.C. de 220 V. As entradas são isoladas individualmente.
Cada canal de entrada consiste em componentes de limitação atuais dos componentes, da proteção da compatibilidade eletrónica, em diodo emissor de luz da indicação do estado de entrada, na barreira ótica do isolamento e em um filtro análogo (Senhora 6).
O canal 1 pode ser usado como a entrada da supervisão da tensão para os canais 2 - 4, e canal 8 pode ser usado como a entrada da supervisão da tensão para os canais 5 - 7. Se a tensão conectada para canalizar 1 ou 8 desaparece, as entradas do erro estão ativadas e o diodo emissor de luz de advertência gerencie sobre. O sinal do erro pode ser lido do ModuleBus.
Informação geral
| Tipo | Entrada de Digitas |
| Especificação do sinal | A.A. de 230 V, C.C. de 220 V. |
| Número do artigo | 3BSE008550R1 |
| Número de canais | 8 |
| Tipo do sinal | Naufrágio atual |
| CERVO | Não |
| SOE | Não |
| Redundância | Não |
| Integridade alta | Não |
| Segurança intrínseca | Não |
| Mecânicos | S800 |
Módulos do I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dados detalhados
| Escala de tensão entrada, “0" | 0..50 A.A. de V, 0..40 C.C. de V. |
| Escala de tensão entrada, “1" | 164..264 A.A. de V, C.C. de 175..275 V. |
| Impedância entrada | 21 kΩ kΩ)/134 (da A.A. (C.C.) |
| Isolamento | Canais individualmente isolados |
| Tempos do filtro (digital, selecionável) | 2, 4, 8, Senhora 16 |
| Escala entrada do frequencey | 47..63 hertz |
| Atraso de ligar/desligar do filtro análogo | 5 / Senhora 28 |
| Limitação atual | O poder do sensor pode ser corrente limitada pelo MTU |
| Comprimento do cabo máximo do campo | 200 medidores (219 jardas) 100 pF/m para a A.A., 600 medidores (656 jardas) para a C.C. |
| Tensão de isolação avaliado | 250 V |
| Tensão dielétrica do teste | 2000 A.A. de V. |
| Dissipação de poder | Tipo. 2,8 W |
| Consumo atual +5 V Modulebus | 50 miliampères |
| Consumo atual +24 V Modulebus | 0 |
| Consumo atual +24 V externos | 0 |
Diagnósticos
| Diodos emissores de luz da parte dianteira | F (ault), R (un), W (arning), estado do canal 1-16 |
| Supervisão | A tensão do processo, canaliza 1 e 8 podem ser usados pelo grupo |
| Indicação de estado da supervisão | Erro do módulo, aviso do módulo, erro de canal |
Características e benefícios
Ambiente e certificação
| Marca do CE | Sim |
| Segurança elétrica | IEC 61131-2, UL 508 |
| Lugar perigoso | - |
| Certificação marinha | ABS, BV, DNV-GL, LR, RS, CCS |
| Avaliação da proteção | IP20 de acordo com IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condições operacionais climáticas | 0 ao °C +55 (armazenamento -40 a +70 °C), RH=5 a 95% nenhuma condensação, IEC/EN 61131-2 |
| Grau de poluição | Grau 2, IEC 60664-1 |
| Condições operacionais mecânicas | IEC/EN 61131-2 |
| Compatibilidade eletrónica | EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobretensão | IEC/EN 60664-1, EN 50178 |
| Classe do equipamento | Classe I de acordo com IEC 61140; (terra protegida) |
| Temperatura ambiental máxima | °C 55 (°F) 131, para a montagem vertical no °C compacto do MTU 40 (°F) 104 |
| Conformidade de RoHS | 50581:2012 do EN |
| Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Compability
| Uso com MTU | TU811, TU813, TU831, TU839, TU851 |
| Código fechando | C.A. |
Dimensões
| Altura | 119 milímetros (4.7") |
| Largura | 45 milímetros (1.77") |
| Profundidade | 102 milímetros (4.01"), 111 milímetros (4.37") incluindo o conector |
| Peso | 0,18 quilogramas (0,4 libras.) |
