Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | MÓDULO ENTRADO | Número do modelo.: | DI880 |
|---|---|---|---|
| Número do artigo: | 3BSE028586R1 | Especificação do sinal: | 24 C.C. de V. |
| Número de canais: | 16 canais | Tipo do sinal: | Naufrágio atual |
| Tipo: | Entrada análoga | Mecânicos: | S800 |
| Destacar: | plc mim módulos do,ethernet mim módulo do |
||

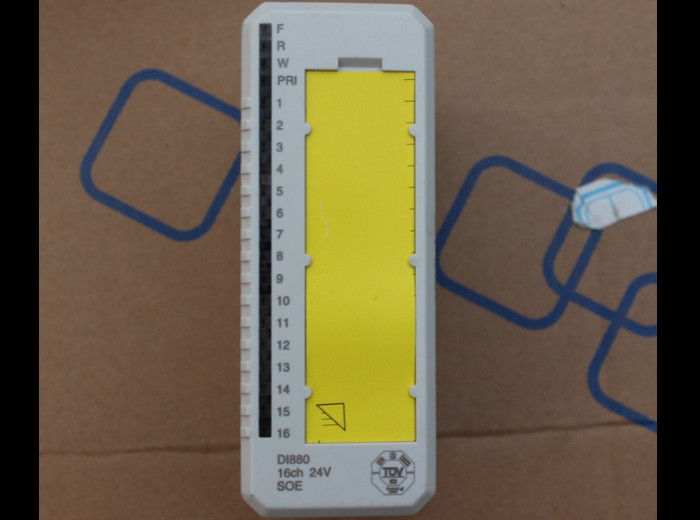

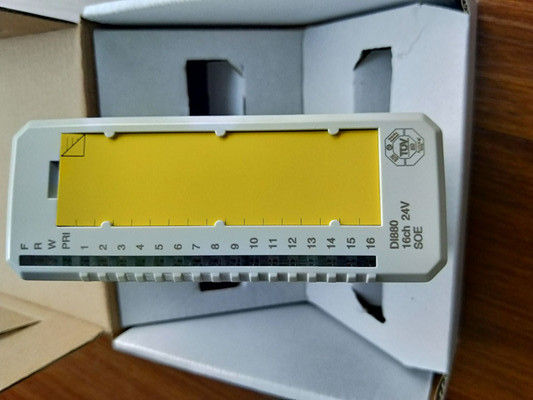

ABB DI880 3BSE028586R1 Módulo de entrada digital de alta integridade com base TU810V1
Descrição do DI880:
O DI880 é um módulo de entrada digital de corrente contínua de 24 V de 16 canais para configuração única ou redundante.Cada canal de entrada consiste em componentes limitadores de corrente, componentes de protecção EMC, LED de indicação de estado de entrada e barreira de isolamento óptico.A função Sequência de Eventos (SOE) pode coletar eventos com uma resolução de 1 msA fila de eventos pode conter até 512 x 16 eventos. A função inclui um filtro Shutter para supressão de eventos indesejados.A função SOE pode comunicar o seguinte estado na mensagem de evento ¢ valor do canal, fila cheia, jitter de sincronização, tempo incerto, filtro do obturador ativo e erro do canal.
Informações gerais
| Tipo | Entrada digital |
| Especificação do sinal | 24 V de corrente contínua |
| Número do artigo | 3BSE028586R1 |
| Número de canais | 16 |
| Tipo de sinal | Mergulho de corrente |
| HART | - Não, não. |
| Empresa estatal | - Sim, sim. |
| Despesas | - Sim, sim. |
| Alta integridade | - Sim, sim. |
| Segurança intrínseca | - Não, não. |
| Mecânica | S800 |
Módulos de E/S
| AI801 | A810 | AL815 | AI820 | AL825 |
| AI830A | AI835A | AL843 | AL845 | AI880A |
| AL890 | AL893 | AL895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dados pormenorizados
| Intervalo de tensão de entrada, "0" | -30... +5 V |
| Intervalo de tensão de entrada, "1" | 1130 V |
| Impedância de entrada | 3.1 kΩ |
| Isolamento | Grupos isolados do solo |
| Tempos de filtragem (digitais, selecionáveis) | 0 a 127 ms |
| Limitação da corrente | Construído em potência limitada do sensor de corrente |
| Comprimento máximo do cabo de campo | 600 metros (656 metros) |
| Precisão do registo de eventos | -0 ms / +1,3 ms |
| Resolução de gravação de eventos | 1 ms |
| Voltagem de isolamento nominal | 50 V |
| Tensão de ensaio dielétrica | 500 V a.c. |
| Dissipação de energia | 2.4 W |
| Consumo de corrente +5 V Modulebus | Tipo 125 mA, máximo 150 mA |
| Consumo de corrente + 24 V externo | 15 mA + potência do sensor, máximo 527 mA |
Diagnóstico
| LEDs frontais | F (ault), R (un), W (learning), P (rimary), Canal 1-16 Status |
| Supervisão | Potência de processo, circuitos internos |
| Indicação do estado da supervisão | Erro do módulo, aviso do módulo, erro do canal interno |
Ambiente e certificação
| Marcação CE | - Sim, sim. |
| Segurança elétrica | IEC 61131-2, UL 508 |
| Localização perigosa | C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX |
| Certificação marítima | ABS, BV, DNV-GL, LR, RS, CCS |
| Classificação de protecção | IP20 de acordo com a IEC 60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condições climáticas de funcionamento | 0 a +55 °C (Armazém -40 a +70 °C), RH=5 a 95% sem condensação, IEC/EN 61131-2 |
| Grau de poluição | Nível 2, IEC 60664-1 |
| Condições de funcionamento mecânico | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem | IEC/EN 60664-1, EN 50178 |
| Classe de equipamento | Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Temperatura ambiente máxima | 55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F) |
| Conformidade com a RoHS | EN 50581:2012 |
| Conformidade com os RAEE | Diretiva 2012/19/UE |
Compatibilidade
| Utilização com MTU | O número de veículos deve ser indicado no anexo I. |
| Código de chave | FF |
Dimensões
| Altura | 119 mm (4,7 ̊) |
| Largura | 45 mm (1,77 ̊) |
| Profundidade | 102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Peso | 00,15 kg (0,33 lbs) |
