Detalhes do produto:
Condições de Pagamento e Envio:
|
| Categoria: | Módulo de entrada/saída | No. de ordem.: | 3BSE036456R1 |
|---|---|---|---|
| Especificação do sinal: | -20. +20 miliampères, 0(4). .20 miliampère, -10. +10 V, 0(2). .10V | impedância da entrada: | 10 MΩ (entrada de tensão) 50 Ω (entrada de corrente) |
| Baixo/acima do intervalo: | ± 15% | Filtro de entrada (tempo de subida 0-90%): | 115 ms (entrada de tensão), 130 ms (entrada de corrente) |
| Número do modelo: | AI825 | Tempo do ciclo de atualização: | < 10 ms |
| Destacar: | plc mim módulos do,ethernet mim módulo do |
||
AI825 - I/O AI825 3BSE036456R1 Módulos - Selector de hardware do sistema 800xA ABB

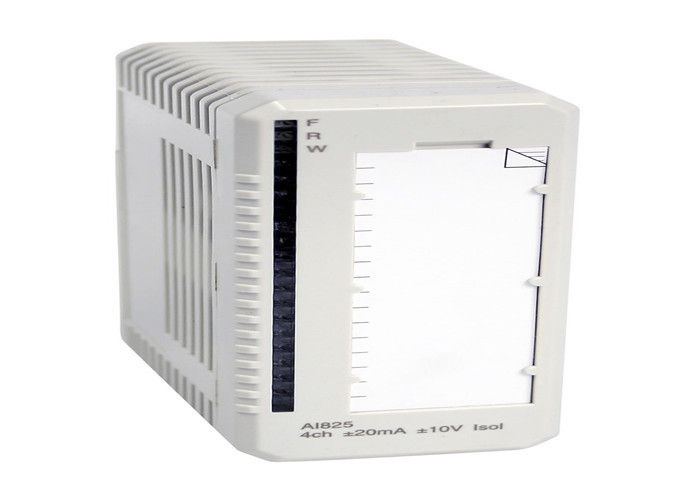

O módulo de entrada analógica AI825 possui 4 entradas de corrente/voltagem bipolares isoladas galvanicamente.
O módulo possui uma entrada de corrente contínua que suporta até 6,3 V e uma entrada de corrente protegida contra sobrevoltagem que suporta até +30 V dc. A corrente é limitada por uma resistência PTC.
A potência para os estágios de entrada é convertida a partir do 24 V no ModuleBus.
Informações gerais
|
Tipo |
Entrada analógica |
|
Especificação do sinal |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
|
Número do artigo |
3BSE036456R1 |
|
Número de canais |
4 |
|
HART |
- Não, não. |
|
Empresa estatal |
- Não, não. |
|
Despesas |
- Não, não. |
|
Alta integridade |
- Não, não. |
|
Segurança intrínseca |
- Não, não. |
|
Mecânica |
S800 |
Dados pormenorizados
|
Resolução |
14 bits mais sinal |
|
Impedância de entrada |
10 MΩ (voltagem de entrada) |
|
Isolamento |
Isolados individualmente, canais a canais e circuitos comuns |
|
Baixo/acima do intervalo |
± 15% |
|
Erro |
Max. 0,1% |
|
Desvio de temperatura |
Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA) |
|
Filtro de entrada (tempo de subida 0-90%) |
115 ms (entrada de tensão), 130 ms (entrada de corrente) |
|
Tempo do ciclo de atualização |
|
|
Comprimento máximo do cabo de campo |
600 metros (656 metros) |
|
CMRR, 50Hz, 60Hz |
120 dB |
|
NMRR, 50Hz, 60Hz |
> 40 dB a 50 Hz, > 55 dB a 60 Hz |
|
Voltagem de isolamento nominal |
250 V |
|
Tensão de ensaio dielétrica |
1900 V de corrente contínua ch-ch, 3250 V de corrente contínua ch-ground/system, |
|
Dissipação de energia |
Tipo 2,5 W, máximo 3,2 W |
|
Consumo de corrente +5 V Modulebus |
Tipo 70 mA, máximo 100 mA |
|
Consumo de corrente +24 V Modulebus |
Tipo 90 mA, máximo 110 mA |
|
Consumo de corrente + 24 V externo |
0 |
Diagnóstico
|
LEDs frontais |
F (ault), R (un), W (earning) |
|
Supervisão |
Fonte de alimentação interna |
|
Indicação do estado da supervisão |
Erro do módulo, aviso do módulo, erro do canal |
Ambiente e certificação
|
Marcação CE |
- Sim, sim. |
|
Segurança elétrica |
IEC 61131-2, UL 508 |
|
Localização perigosa |
- |
|
Certificação marítima |
- |
|
Classificação de protecção |
IP20 de acordo com a IEC 60529 |
|
Atmosfera corrosiva ISA-S71.04 |
G3 |
|
Condições climáticas de funcionamento |
0 a +55 °C (Armazém -25 a +70 °C), RH=5 a 95% sem condensação, IEC/EN 61131-2 |
|
Grau de poluição |
Nível 2, IEC 60664-1 |
|
Condições de funcionamento mecânico |
IEC/EN 61131-2 |
|
EMC |
EN 61000-6-4, EN 61000-6-2 |
|
Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
|
Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
|
Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical em MTU compacta 40 °C (104 °F) |
|
Conformidade com a RoHS |
EN 50581:2012 |
|
Conformidade com os RAEE |
Diretiva 2012/19/UE |
