Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Módulo de saída | Modelo NÃO.: | DO820 |
|---|---|---|---|
| Número do artigo: | 3BSE008514R1 | Especificação do sinal: | A.A./C.C. de 230 V. (A.A./C.C. de 5 - 250 V.), 3 A |
| Número de canais: | 8 canais | Tipo de sinal: | Relé (NÃO) |
| Tipo: | Saída analógica | Mecânicos: | S800 |
| Realçar: | plc mim módulos do,ethernet mim módulo do |
||

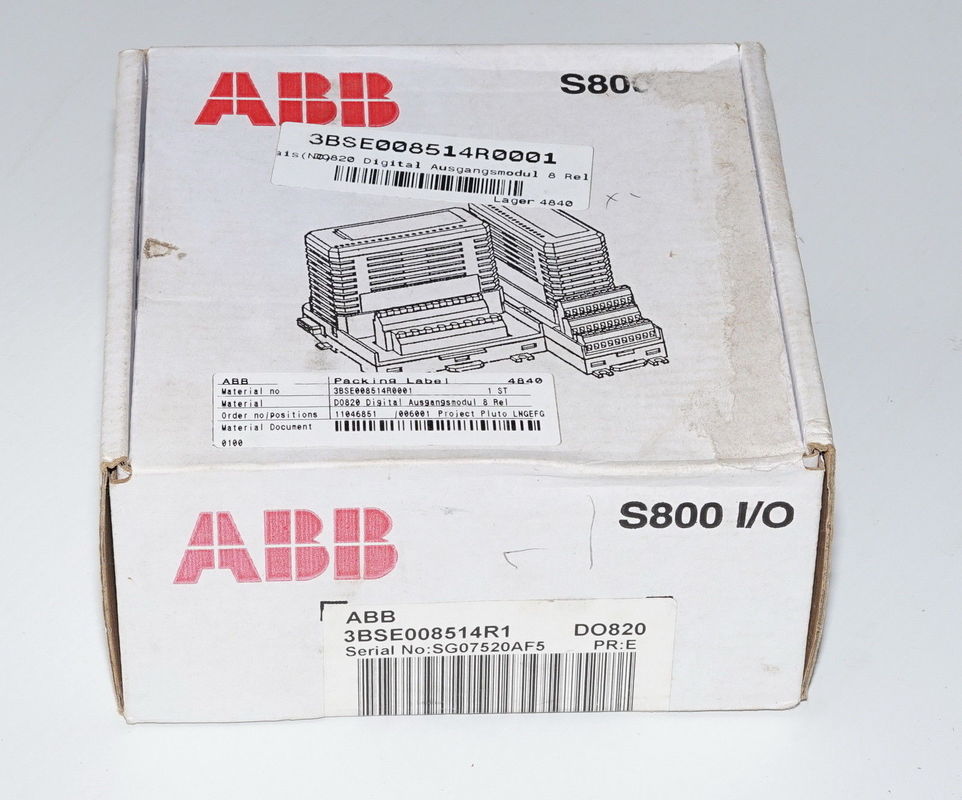

A FÁBRICA DO RELÉ DE DIGITAL DO MÓDULO DE SAÍDA DO I/O 3BSE008514R1 DO820 DE ABB S800 SELOU
Descrição de DO820
O DO820 é uns 8 módulos de saída do relé da A.A./C.C. do canal 230 V (NÃO) para o I/O. S800. A tensão da saída máxima é uma A.A./C.C. de 250 V e a corrente de saída contínua máxima é 3 A. Todas as saídas são isoladas individualmente. Cada canal de saída consiste componentes na barreira do isolamento, no diodo emissor de luz da indicação do estado de saída, no motorista do relé, no relé e na proteção óticos da compatibilidade eletrónica. A supervisão da tensão de fonte do relé, derivada dos 24 V distribuídos no ModuleBus, dá um sinal do erro se a tensão desaparece, e o diodo emissor de luz de advertência gerencie sobre. O sinal do erro pode ser lido com o ModuleBus. Esta supervisão pode ser permitida/deficiente com um parâmetro.
Informação geral
| Tipo | Saída de Digitas |
| Especificação do sinal | A.A./C.C. de 230 V. (A.A./C.C. de 5 - 250 V.), 3 A |
| Número do artigo | 3BSE008514R1 |
| Número de canais | 8 |
| Tipo do sinal | Relé (NÃO) |
| CERVO | Não |
| SOE | Não |
| Redundância | Não |
| Integridade alta | Não |
| Segurança intrínseca | Não |
| Mecânicos | S800 |
Dados detalhados
| Isolamento | Isolado individualmente, canal-à-canal e para circuitar a terra comum |
| Limitação atual | Pode ser a corrente limitada pelo MTU |
| Comprimento do cabo máximo do campo | 600 medidores (656 jardas) |
| Precisão de gravação do evento | -0 Senhora Senhora/+1,3 |
| Tensão de isolação avaliado | 250 V |
| Tensão dielétrica do teste | 2000 A.A. de V. |
| Dissipação de poder | Tipo. 2,9 W |
| Consumo atual +5 V Modulebus | 60 miliampères |
| Consumo atual +24 V Modulebus | 140 miliampères |
| Consumo atual +24 V externos | 0 |
Diagnósticos
| Diodos emissores de luz da parte dianteira | F (ault), R (un), W (arning), O (SP), estado do canal 1-8 |
| Supervisão | 24/12 de monitor do conversor de poder do relé de V |
| Indicação de estado da supervisão | Erro do módulo, aviso do módulo, erro de canal |
Módulos do I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Características e benefícios
Compability
| Uso com MTU | TU811, TU813, TU831, TU836, TU837, TU851 |
| Código fechando | ANÚNCIO |
Dimensões
| Altura | 119 milímetros (4.7") |
| Largura | 45 milímetros (1.77") |
| Profundidade | 102 milímetros (4.01"), 111 milímetros (4.37") incluindo o conector |
| Peso | 0,23 quilogramas (0,5 libras.) |
