Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Módulo do I/O | Modelo NÃO.: | CI868K01 |
|---|---|---|---|
| Número do artigo: | 3BSE048845R1 | Protocolo: | IEC 61850 |
| Mestre ou escravo: | Mestre/escravo | Unidades máximas no ônibus de CEX: | 12 |
| Velocidade da transmissão: | 10/100 de Mbit/s | Linha redundância: | não |
| Destacar: | módulo de entrada/saída digital,ethernet mim módulo do |
||

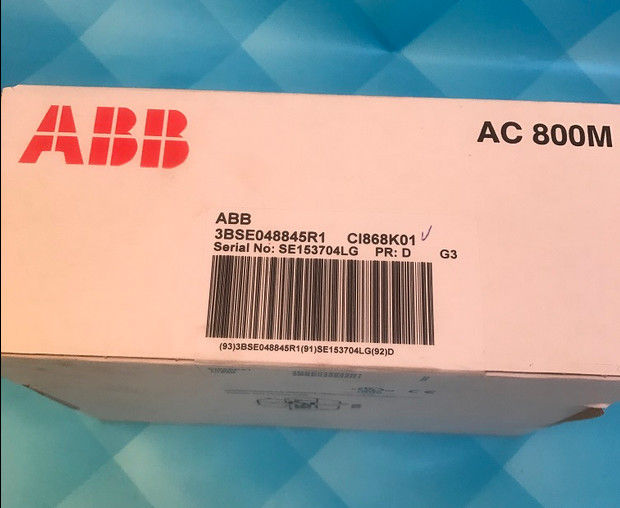

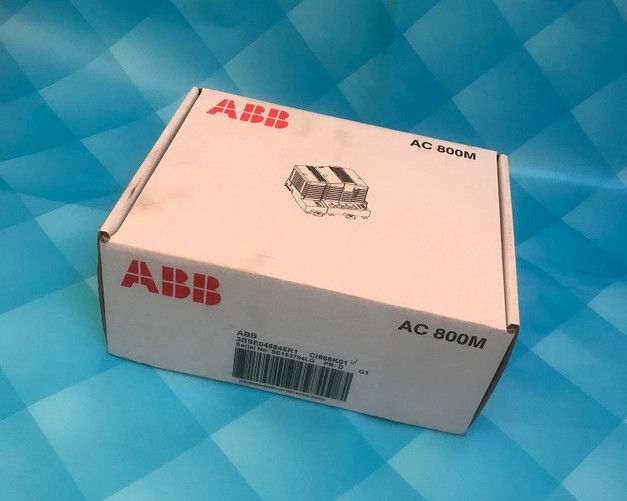

Módulo de lógica do CEX-ônibus do módulo CI868K01 3BSE048845R1 do I/O do controlador de ABB AC800M NOVO
Descrição de CI868K01
O CI868 pode ser usado para conectar um controlador da C.A. 800M aos dispositivos externos dos ethernet usando IEC 61850 – padrão da edição 1. Desde que este é um padrão para a automatização da subestação, este permite a combinação de automatização de processo e o controle elétrico no mesmo controlador.
A placa de base TP868 tem dois conectores dos ethernet RJ45, onde o conector CH1 pode usar 10Mbps ou 100Mbps (bocados mega/segundo.). A placa de base tem um fechamento do código que impeça a instalação de um tipo incorreto de unidade na placa de base TP867.
A unidade de expansão CI868 contém a lógica do CEX-ônibus, uma unidade de uma comunicação e um conversor de DC/DC que forneça tensões apropriadas da fonte de +24 V através do CEX-ônibus. O cabo ethernet deve ser conectado à rede principal através de um interruptor dos ethernet.
Informação geral
| Protocolo | IEC 61850 |
| Número do artigo | 3BSE048845R1 |
| Mestre ou escravo | Mestre/escravo |
| Velocidade da transmissão | 10/100 de Mbit/s |
| Linha redundância | Não |
| Redundância do módulo | Não |
| Troca quente | Sim |
| Usado junto com o controlador do HI | Sim |
Dados detalhados
| Unidades máximas no ônibus de CEX | 12 |
| Conector | Fêmea RJ-45 (8-pin) |
| 24 tipos do consumo de V. | tipo 160 miliampères |
Comunicações
| Modelo não. | Protocolo | Mestre ou escravo |
| CI801 | PROFIBUS DP-V1 | Escravo |
| CI840A | PROFIBUS DP-V1 | Escravo |
| CI853 | COMLI e MODBUS RTU | Mestre/escravo |
| CI854B | PROFIBUS DP-V1 | Mestre |
| CI855 | O MasterBus 300 de ABB | Mestre |
| CI856 | I/O DO S100 DE ABB | Mestre |
| CI857 | O INSUM DE ABB | Mestre |
| CI858 | O DriveBus de ABB | Mestre |
| CI860 | HSE de Fieldbus da FUNDAÇÃO | Mestre/escravo |
| CI865 | I/O do Satt de ABB | Mestre |
| CI867 | MODBUS TCP | Mestre/escravo |
| CI868 | IEC 61850 | Mestre/escravo |
| CI869 | O Advant Fieldbus 100 de ABB | Escravo |
| CI871 | PROFINET IO | Mestre |
| CI873 | IP dos ethernet/DeviceNet | Mestre |
| TB820V2 | O Modulebus de ABB | Escravo |
| TB825 (multi modo) | O Modulebus de ABB | Escravo |
| TB826 (único modo) | O Modulebus de ABB | Escravo |
| TB840A | O Modulebus de ABB | Escravo |
| TB842 | O Modulebus de ABB | Não aplicável |
| TU807 | O Modulebus de ABB | Não aplicável |
| TU840 | O Modulebus de ABB | Não aplicável |
| TU841 | O Modulebus de ABB | Não aplicável |
| TU846 | O Modulebus de ABB | Não aplicável |
| TU847 | O Modulebus de ABB | Não aplicável |
| TU848 | O Modulebus de ABB | Não aplicável |
| TU849 | O Modulebus de ABB | Não aplicável |
Ambiental e certificação
| Temperatura, funcionamento | °C 55 |
| Classe da proteção | IP20 de acordo com EN60529, IEC 529 |
| Marcação do CE | Sim |
| Certificados marinhos | ABS, BV, DNV-GL, LR |
| Conformidade de RoHS | 50581:2012 do EN |
| Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Características e benefícios
Dimensões
| Altura | 185 milímetros (7,3 dentro.) |
| Largura | 59 milímetros (2,3 dentro.) |
| Profundidade | 127,5 milímetros (5,0 dentro.) |
| Peso (que inclui a base) | 700 g (1,5 libras) |
Os artigos de algum ABB venderam por WTL:
WTL não é responsável para nenhuns ferimentos pessoais ou danos materiais resultando do uso deste equipamento. É
a responsabilidade do comprador a respeito da manipulação & do funcionamento seguros deste equipamento e para verificar o equipamento é
conformidade a sua maquinaria.
