Nome do produto: | BASE DA TERMINAÇÃO | Modelo NÃO.: | TU847 |
---|---|---|---|
Número do artigo: | 3BSE022462R1 | Protocolo: | O Modulebus de ABB |
Mestre ou escravo: | Não aplicável | Tensão de isolamento nominal: | 50V |
Tensão dialética do teste: | 500VAC | Entrada de energia: | 24 C.C. de V. (19,2 - 30 V) |
Realçar: | módulo de entrada/saída digital,ethernet mim módulo do |

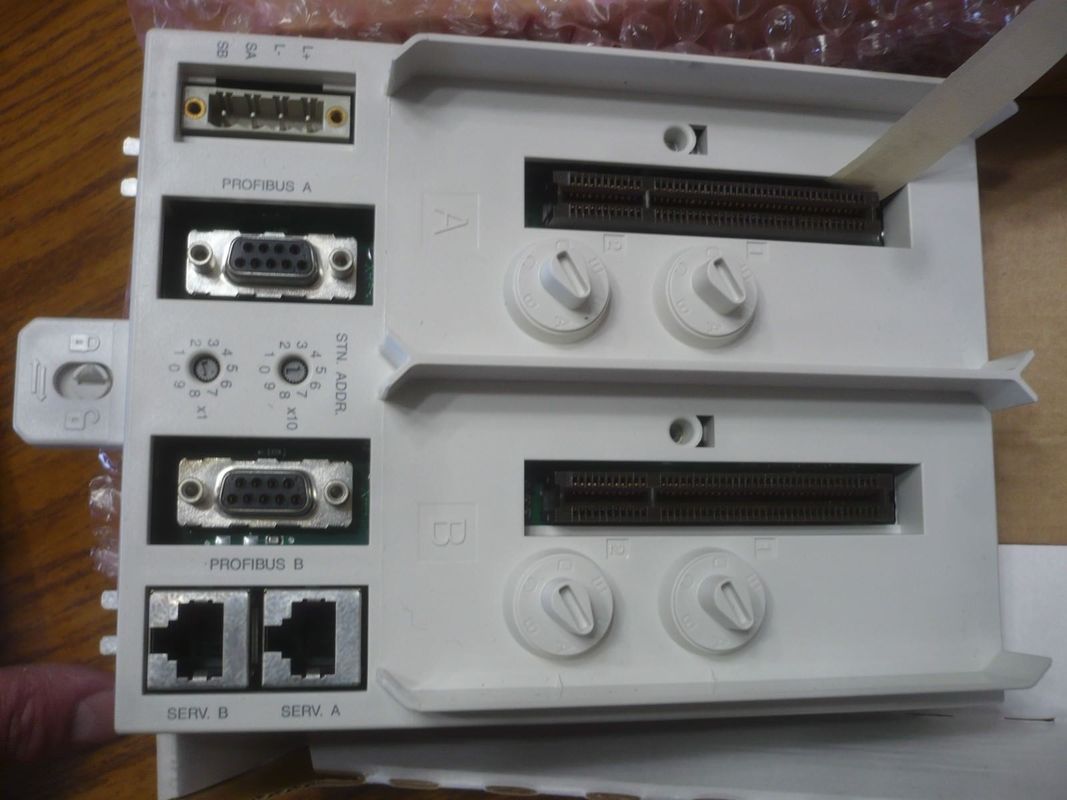

Unidade nova da terminação do módulo do I/O da base TU847 3BSE022462R1 S800 da montagem de ABB
Descrição de TU847
O TU847 é uma unidade da terminação do módulo (MTU) para a configuração redundante da relação de comunicação CI840/CI840A do campo. O MTU é uma unidade passiva que tem conexões para a fonte de alimentação, ModuleBus elétrico, dois CI840/CI840A e dois interruptores rotativos para ajustes do endereço de estação (0 99). Um ModuleBus TB842 portuário ótico pode ser conectado a TU847 através de TB806.
Quatro chaves mecânicas, dois para cada posição, são usadas ao configurado o MTU para os tipos direitos de módulos. Cada chave tem seis posições, que dá um número total de 36 configurações diferentes. TU846/TU847 precisa o espaço à esquerda a fim ser removido. Não pode ser substituído com o poder aplicado. TU847 está igualmente disponível em uma versão complacente de G3 (TU847Z).
Informação geral
Protocolo | O Modulebus de ABB |
Número do artigo | 3BSE022462R1 |
Mestre ou escravo | Não aplicável |
Redundância do módulo | Sim |
Troca quente | Não |
Tipo | CI840/CI840A redundante, único I/O |
Entrada de poder | 24 C.C. de V. (19,2 - 30 V) |
Montagem | Vertical ou horizontal |
Dados detalhados
Conector | PROFIBUS. Conector DSUB9 Portos do serviço: Conector RJ45 |
24 tipos do consumo de V. | N/A |
Distribuição atual de ModuleBus | Máximo 5 V 1,5 A Máximo 24 V 1,5 A |
Chaves mecânicas | 36 combinações diferentes |
Tamanhos aceitáveis do fio | 0.25 - 2.5mm2, CALIBRE DE DIÂMETRO DE FIOS 24 - 14 Torque recomendado: 0,5 - 0,6 nanômetros Comprimento de descascamento: 6-7.5 milímetros, 0.24-0.30 dentro |
Tensão de isolação avaliado | 50 V |
Tensão dialética do teste | C.A. de 500 V |
Comunicações
Modelo não. | Protocolo | Mestre ou escravo |
CI801 | PROFIBUS DP-V1 | Escravo |
CI840A | PROFIBUS DP-V1 | Escravo |
CI853 | COMLI e MODBUS RTU | Mestre/escravo |
CI854B | PROFIBUS DP-V1 | Mestre |
CI855 | O MasterBus 300 de ABB | Mestre |
CI856 | I/O DO S100 DE ABB | Mestre |
CI857 | O INSUM DE ABB | Mestre |
CI858 | O DriveBus de ABB | Mestre |
CI860 | HSE de Fieldbus da FUNDAÇÃO | Mestre/escravo |
CI865 | I/O do Satt de ABB | Mestre |
CI867 | MODBUS TCP | Mestre/escravo |
CI868 | IEC 61850 | Mestre/escravo |
CI869 | O Advant Fieldbus 100 de ABB | Escravo |
CI871 | PROFINET IO | Mestre |
CI873 | IP dos ethernet/DeviceNet | Mestre |
TB820V2 | O Modulebus de ABB | Escravo |
TB825 (multi modo) | O Modulebus de ABB | Escravo |
TB826 (único modo) | O Modulebus de ABB | Escravo |
TB840A | O Modulebus de ABB | Escravo |
TB842 | O Modulebus de ABB | Não aplicável |
TU807 | O Modulebus de ABB | Não aplicável |
TU840 | O Modulebus de ABB | Não aplicável |
TU841 | O Modulebus de ABB | Não aplicável |
TU846 | O Modulebus de ABB | Não aplicável |
TU847 | O Modulebus de ABB | Não aplicável |
TU848 | O Modulebus de ABB | Não aplicável |
TU849 | O Modulebus de ABB | Não aplicável |
Ambiental e certificação
Temperatura, funcionamento | 55° C (horizontal de 131° F) montado. 40° C (vertical de 104° F) montou |
Temperatura, armazenamento | -25° C (- 13° F) a +70° C (158° F) |
Classe do equipamento | Classe 1 de acordo com IEC 60536; (terra protegida) |
Proteção do ingresso | IP20 de acordo com IEC 529, (IEC 144) |
Marcação do CE | Sim |
Segurança elétrica | cULus |
Lugar perigoso | zona perigosa 2 do lugar Class1 do cULus, zona 2 de ATEX |
Certificados marinhos | ABS, BV, DNV-GL, LR, RS, CCS |
Conformidade de RoHS | 50581:2012 do EN |
Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Características e benefícios
Dimensões
Altura | 186 milímetros (7.32") incluindo a trava |
Largura | 124 milímetros (4.88") |
Profundidade | 47 milímetros (1.85") |
Peso (que inclui a base) | 0,5 quilogramas (1,1 libras.) |
