Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Módulo do I/O | Modelo NÃO.: | BC810K02 |
|---|---|---|---|
| Número do artigo: | 3BSE031155R1 | Redundância: | Sim |
| Integridade alta: | Sim | Desempenho: | A troca quente apoiou |
| Tipo do consumo de potência +24 V/máximo: | 50 miliampères típico (70 miliampères máximo) | Tipo da dissipação de poder.: | 1,2 W típico |
| Destacar: | ethernet mim módulo do,plc mim módulos do |
||

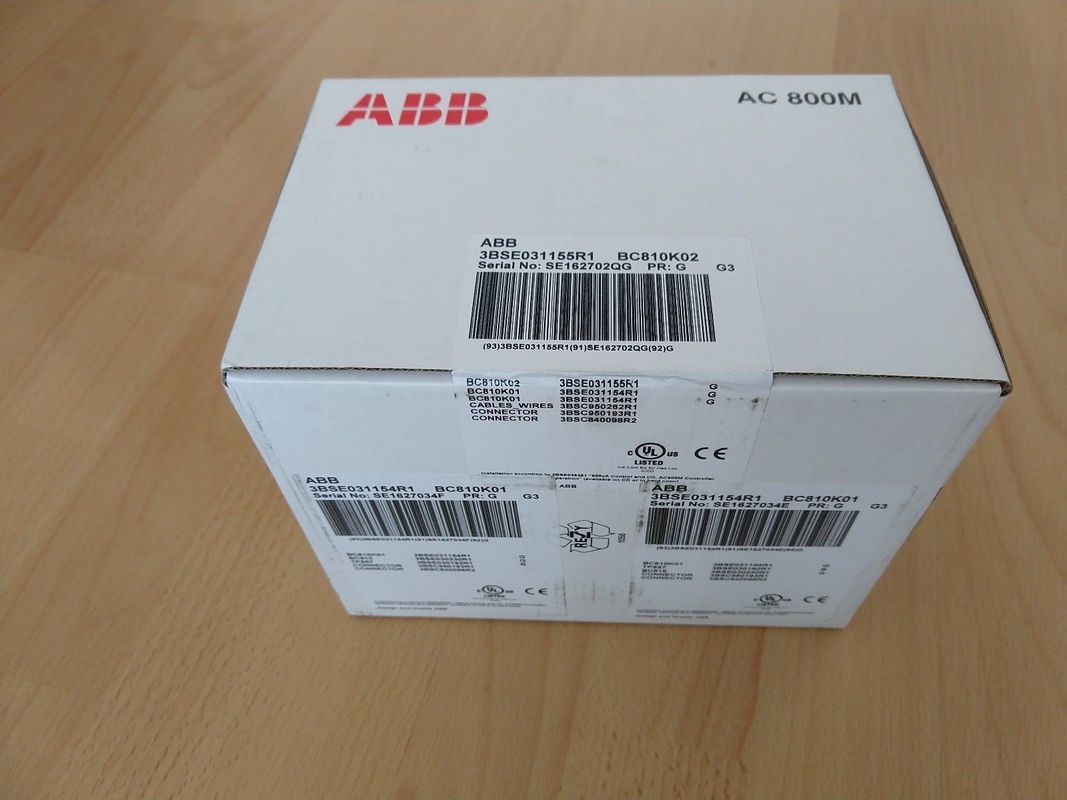

Módulo do I/O do MÓDULO 3BSE031155R1 do controlador BC810K02 de ABB AC800M NOVO na caixa
Descrição de BC810K02
A unidade BC810 consiste em duas porções básicas: placa de base (TP857) e fonte de alimentação/placa de lógica. A placa de base é onde os conectores ao CEX-ônibus e à alimentação externa residem. É aterrada ao Ruído-trilho através das peças de metal do alojamento. A placa igualmente leva o diodo e o fusível de votação da alimentação externa. A fonte de alimentação e a placa de lógica contêm o conversor de +3,3 V, a lógica, os motoristas para a interconexão do CEX-ônibus e o conector para o cabo da interconexão.
BC810 pode ser usado com PM861A, PM862, PM864A, PM865, PM866, PM866A e PM867.
Em um sistema inteiramente redundante com os dois BC810 ligados e pares preliminares/alternativos do processador central, a substituição em linha do apoio BC810 da placa de base do processador central sem perturbar o tráfego de CEX. Se o BC810 tem que ser substituído, todo o tráfego ao segmento conectado de CEX está parado.
O CEX-ônibus é usado estendendo os portos de comunicação a bordo com unidades de relação de uma comunicação. É igualmente possível usar relações de comunicação redundantes no CEX-ônibus. A unidade BC810 da interconexão do CEX-ônibus é usada para aumentar a disponibilidade no CEX-ônibus dividindo o em segmentos separados. Isto melhora a disponibilidade nos sistemas com relações de comunicação redundantes.
Informação geral
| Número do artigo | 3BSE031155R1 (BC810K02) |
| Redundância | Sim |
| Integridade alta | Sim |
| Desempenho | A troca quente apoiou |
Dados detalhados
| Fonte de alimentação | As entradas designaram L+ e l 24 V nominais, variação entre 19,2 C.C.V e C.C. de 30 V. |
| Tipo do consumo de potência +24 V/máximo | 50 miliampères típico (70 miliampères máximo) |
| Tipo da dissipação de poder. | 1,2 W típico |
Comunicações
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (para PM865) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (para PM867) | PM891K01 | PM891K02 |
Ambiental e certificação
| Temperatura, funcionamento | +5 ao °C +55 (+41 a °F) +131 |
| Temperatura, armazenamento | °C -40 a +70 (- °F) 40 a +158 |
| Humidade relativa | 5 a 95%, não-condensando-se |
| Classe da proteção | IP20 de acordo com EN60529, IEC 529 |
| Marcação do CE | Sim |
| Segurança elétrica | UL508 |
| Lugar perigoso | classe 1 do cULus, zona 2, nA IIC T4 de AEx, ExnA IIC T4Gc X |
| Certificados marinhos | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformidade de RoHS | 50581:2012 do EN |
| Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Características e benefícios
• Apoia unidades de relação redundantes de uma comunicação.
• Apoia a substituição em linha do processador central.
• Fonte da alimentação externa.
• Apoia a troca quente
Dimensões
| Altura | 185 milímetros (7,3 dentro.) |
| Largura | 59 milímetros (2,9 dentro.) |
| Profundidade | 127,5 (5,0 dentro.) |
| Peso | 1,5 quilogramas (3,31 libras) (pacote BC810K02) |
