Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | UNIDADE TERMINAL | Modelo NÃO.: | TU810V1 |
|---|---|---|---|
| Número do artigo: | 3BSE01320R1 | Tipo: | Compactar |
| Conexão: | Bloco terminal | Canais: | 16 |
| Tensão: | 50V | Único/I/O redundante: | Único |
| Realçar: | ethernet mim módulo do,plc mim módulos do |
||

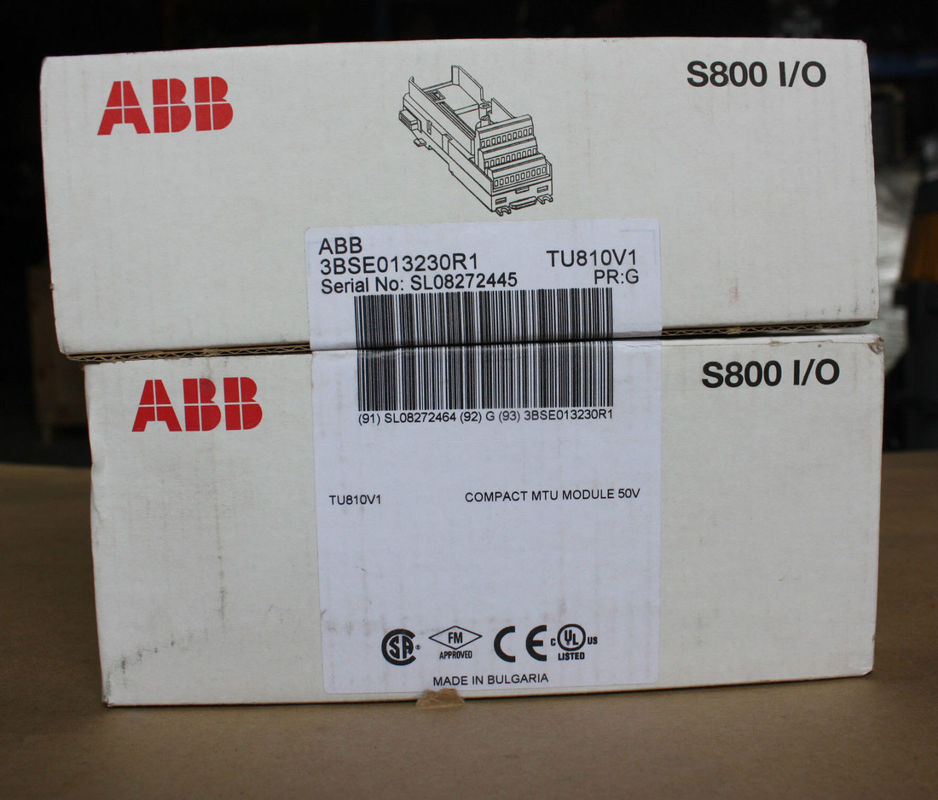

O BLOCO DE TERMINAIS 50V do MÓDULO TU810V1 do ESTOJO COMPACTO do MTU 3BSE01320R1 do I/O de ABB S800 SELOU
Descrição de TU810V1
O TU810/TU810V1 é 16 uma unidade da terminação do módulo do estojo compacto do canal 50 V (MTU) para o I/O. S800. O MTU é uma unidade passiva usada para a conexão da fiação do campo aos módulos do I/O. Igualmente contém uma parte do ModuleBus.
O MTU distribui o ModuleBus ao módulo do I/O e ao MTU seguinte. Igualmente gera o endereço correto ao módulo do I/O deslocando os sinais que parte da posição ao MTU seguinte.
Duas chaves mecânicas são usadas para configurar o MTU para tipos diferentes de módulos do I/O. Esta é somente uma configuração mecânica e não afeta a funcionalidade do MTU ou do módulo do I/O. Cada chave tem seis posições, que dá um número total de 36 configurações diferentes.
Características e benefícios
Informação geral
| Número do artigo | 3BSE013230R1 |
| Tipo | Estojo compacto |
| Conexão | Bloco de terminais |
| Canais | 16 |
| Tensão | 50 V |
| Montagem | Ambos os sentidos |
| Montando o detalhe | ºC 55 horizontal (°F) 131 ºC do vertical 40 (°F) 104 |
| Uso com I/O | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
| Conexões do processo | poder de 2 x 2 processos, poder de 5 x 2 processos (0 V) |
| Único/I/O redundante | Único |
Dados detalhados
| Corrente máxima pelo canal de I/O | 2A |
| Conexão atual máxima do processo | 5A |
| Tamanhos aceitáveis do fio | Sólido: 0,2 - 4 mm2 encalhados: 0,2 - 2,5 mm2, Calibre de diâmetro de fios 24 - 12 |
| Tensão dielétrica do teste | A.A. de 500 V. |
UNIDADE TERMINAL DO MTU DO I/O
| Nome | Tipo | Conexão | Canais | Tensão | Montagem |
|
TU810V1
|
Estojo compacto | Bloco de terminais | 16 | 50 V | Ambos os sentidos |
| TU811V1 | Estojo compacto | Bloco de terminais | 8 | 250 V | Ambos os sentidos |
| TU812V1 | Estojo compacto | pino 25 D-secundário | 16 | 50 V | Ambos os sentidos |
| TU813 | Estojo compacto | Friso Pressão-no conector | 8 | 250 V | Ambos os sentidos |
| TU814V1 | Estojo compacto | Friso Pressão-no conector | 16 | 50 V | Ambos os sentidos |
| TU818 | Estojo compacto | Bloco de terminais | 32 | 50 V | Ambos os sentidos |
| TU819 | Estojo compacto | pino 25 D-secundário | 32 | 50 V | Ambos os sentidos |
| TU830V1 | Prolongado | Bloco de terminais | 16 | 50 V | Ambos os sentidos |
| TU831V1 | Prolongado | Bloco de terminais | 8 | 250 V | Ambos os sentidos |
| TU833 | Prolongado | Friso Pressão-no conector | 16 | 50 V | Ambos os sentidos |
| TU834 | Prolongado | Bloco de terminais | 8 | 50 V | Ambos os sentidos |
| TU835V1 | Prolongado | Bloco de terminais | 8 | 50 V | Ambos os sentidos |
| TU836V1 | Prolongado | Bloco de terminais | 8 | 250 V | Ambos os sentidos |
| TU837V1 | Prolongado | Bloco de terminais | 8 | 250 V | Ambos os sentidos |
| TU838 | Prolongado | Bloco de terminais | 16 | 50 V | Ambos os sentidos |
| TU839 | Prolongado | Bloco de terminais | 8 | 250 V | Ambos os sentidos |
| TU842 | Redundante | Bloco de terminais | 16 | 50 V | Horizontal |
| TU843 | Redundante | Bloco de terminais | 16 | 50 V | Vertical |
| TU844 | Redundante | Bloco de terminais | 8 | 50 V | Horizontal |
| TU845 | Redundante | Bloco de terminais | 8 | 50 V | Vertical |
| TU850 | Prolongado | Bloco de terminais | 16 | 50 V | Ambos os sentidos |
| TU851 | Prolongado | Bloco de terminais | 16 | 250 V | Ambos os sentidos |
| TU852 | Redundante | pino 25 D-secundário | 16 | 50 V | Horizontal |
| TU854 | Redundante | pino 25 D-secundário | 16 | 50 V | Horizontal |
| TU890 | Estojo compacto | Bloco de terminais | 8 | 24 V | Horizontal |
| TU891 | Estojo compacto | Bloco de terminais | 8 | 24 V | Horizontal |
Ambiental e certificação
| Marca do CE | Sim |
| Segurança elétrica | IEC 61131-2, UL 508 |
| Lugar perigoso | CULus de C1 Div 2, C1 cULus da zona 2, zona 2 de ATEX |
| Certificação marinha | ABS, BV, DNV-GL, LR, RS, CCS |
| Avaliação da proteção | IP20 de acordo com IEC 60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condições operacionais climáticas | 0 ao °C +55 (armazenamento -40 a +70 °C), RH=5 a 95% nenhuma condensação, IEC/EN 61131-2 |
| Grau de poluição | Grau 2, IEC 60664-1 |
| Condições operacionais mecânicas | IEC/EN 61131-2 |
| Compatibilidade eletrónica | EN 61000-6-4, EN 61000-6-2 |
| Categorias de sobretensão | IEC/EN 60664-1, EN 50178 |
| Classe do equipamento | Classe I de acordo com IEC 61140; (terra protegida) |
| Conformidade de RoHS | 50581:2012 do EN |
| Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Dimensões
| Altura | 170 milímetros (6,7 dentro.) que incluem a trava |
| Largura | 64 milímetros (2,52 dentro.) que incluem o conector, borda de 58,5 milímetros (2,3 dentro.) a afiar instalado |
| Profundidade | 64 milímetros (2,52 dentro.) que incluem terminais |
| Peso | 0,17 quilogramas (0,37 libras) |
