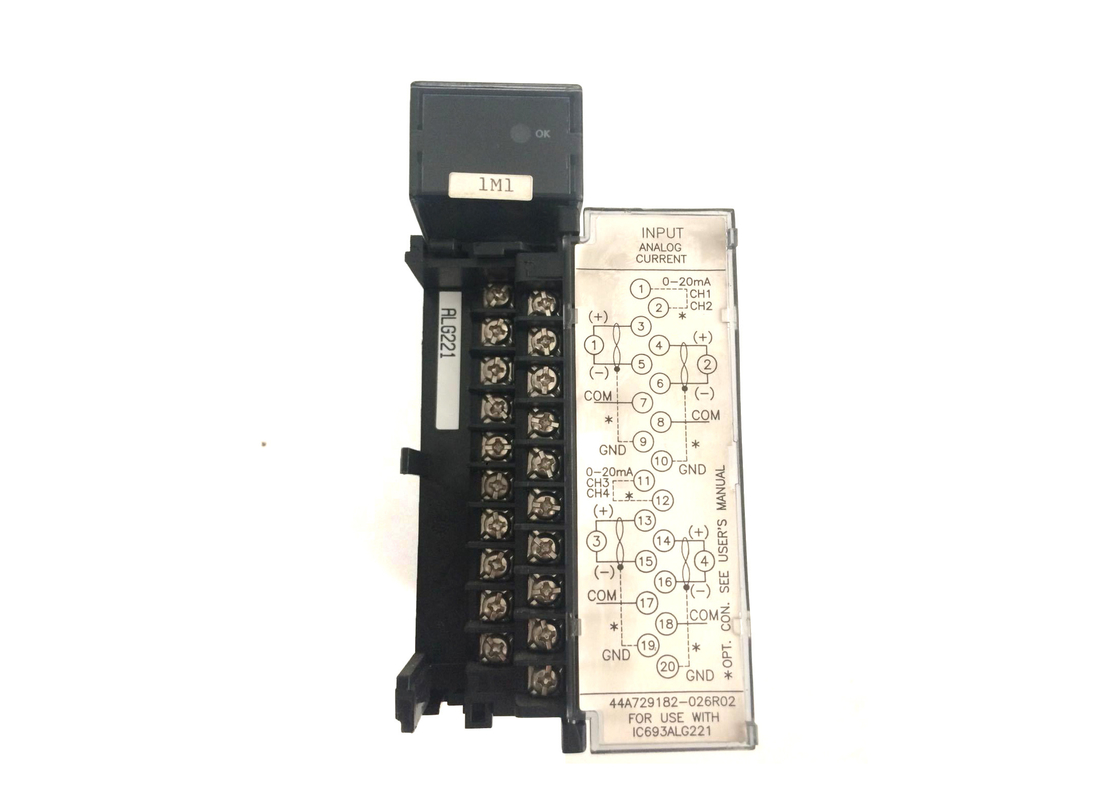

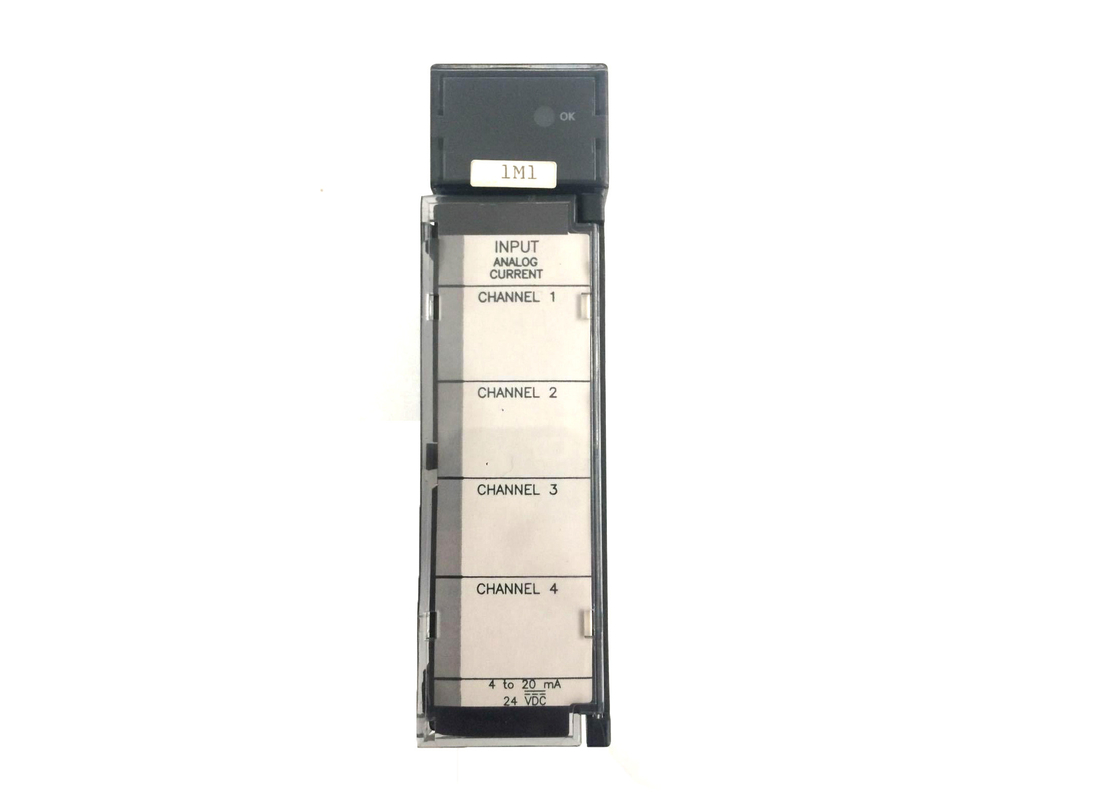

Módulo entrado atual análogo de GE FANUC IC693ALG221, controlador programável da lógica da série 90-30

GE FANUC IC693ALG221 Modulo de entrada de corrente analógica, série 90-30 Controlador lógico programável

Descrição do produto

IC693ALG221 é um módulo de entrada de corrente analógica com quatro canais de entrada para o controlador lógico programável da série 90-30Cada um dos canais deste controlador é capaz de converter um sinal de entrada analógico num sinal digital conforme necessário para a aplicação.Dois intervalos de entrada estão disponíveis com um padrão de 4 a 20 mA com dados de usuário dimensionados, de modo que 4 mA corresponde a uma contagem de zero e 20 mA a 32000Cada contagem de 1000 representa 0,5 mA.A gama de entrada é ajustada a 0 a 20 mA com uma escala de dados do utilizador em escala correspondente a uma contagem de 32000 com cada contagem de 800 igual a 0.5 mA. Este módulo está equipado com dois saltadores de alcance: um para os canais 1-2 e outro para os canais 3-4.

O módulo de entrada IC693ALG221 permite uma velocidade de conversão de meio milissegundo para cada um dos canais com uma taxa de atualização de dois milisegundos para qualquer um dos canais fornecidos.Velocidade de resolução em um sinal convertido é de 12 bits em qualquer faixa escolhida. Percentagem de registros de dados de usuário de IA em formato de complemento de 16 bits 2 ¢s. Se a fonte atual for invertida na entrada, o módulo produzirá uma palavra de dados que seja paralela à extremidade inferior do intervalo.

Proteção de entrada para oIC693ALG221Este módulo permite igualmente o isolamento elétrico do ruído externo.Todas as ligações de campo requerem uma boa qualidade torcida, um cabo de instrumentação blindado ligado ao COM ou ao GND. Um indicador LED monitora o funcionamento da fonte de alimentação.A fonte de alimentação principal específica do IC693ALG221 é a energia PLC alimentada a +24 VDC, encaminhada através de um inversor para o módulo. IC693ALG221 utiliza energia da saída +5 VDC para acionar circuitos de isolamento.

O módulo de entrada IC693ALG221 da GE Fanuc é um módulo de entrada analógico que vem com 4 entradas.Uma das aplicações mais comuns para o módulo de entrada IC693ALG221 é usá-lo para converter sinais de entrada analógicos em sinais digitais que podem ser usados por aplicações digitaisEste módulo de entrada pode operar com 2 faixas de corrente diferentes, que são de 0 a 20 milliamps ou de 4 a 20 milliamps.A resolução das entradas é de 4 microamperios a 4 a 20 milliamperiosO módulo de entrada IC693ALG221 possui uma precisão nominal de 0,1% na escala completa.

The GE Fanuc IC693ALG221 analog input module consumes about 25 milliamps of power at a voltage rating of 5 Volts DC and it consumes about 100 milliamps of power at a voltage rating of 24 Volts DC when it is in operation under normal conditionsO PLC fornecerá ao módulo de entrada IC693ALG221 a energia necessária.As entradas deste módulo são rotuladas com o número 1 a 4Os operadores do módulo podem selecionar os canais que querem utilizar com os dois saltadores de alcance que estão ligados ao módulo de entrada.Um dos saltadores de alcance é para os canais de entrada 1 e 2 e o outro saltador é para os canais de entrada 3 e 4.

Informações técnicas
