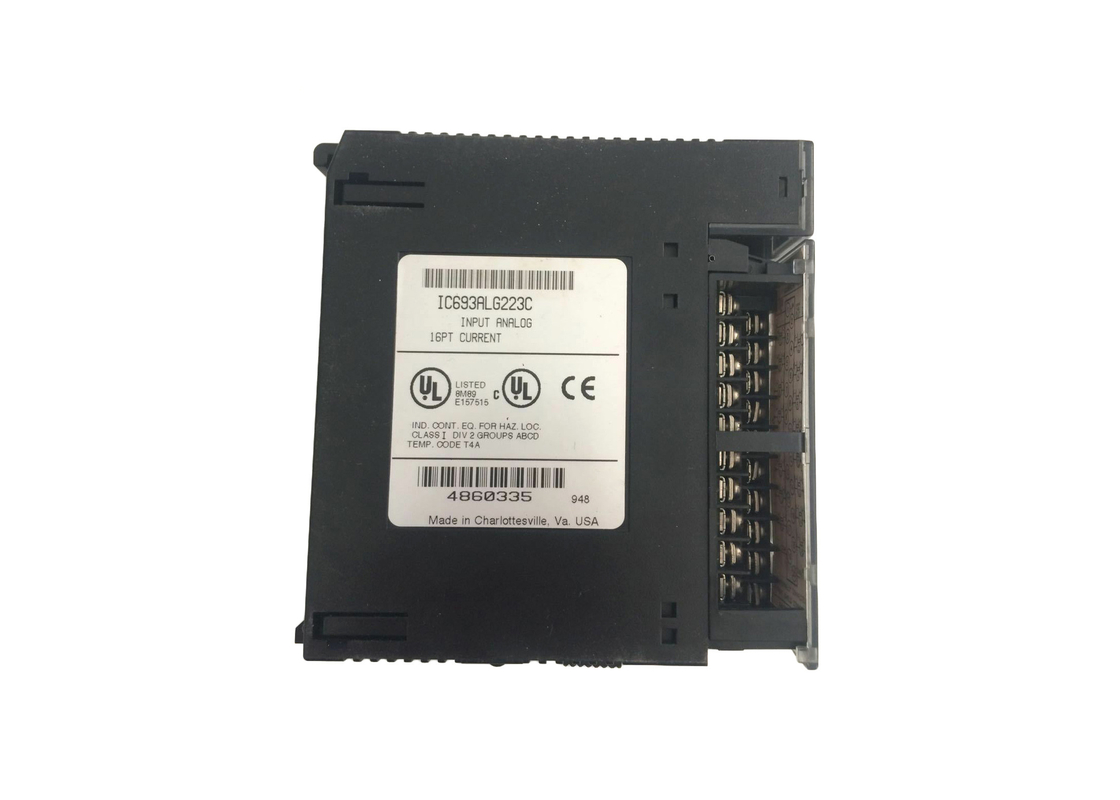

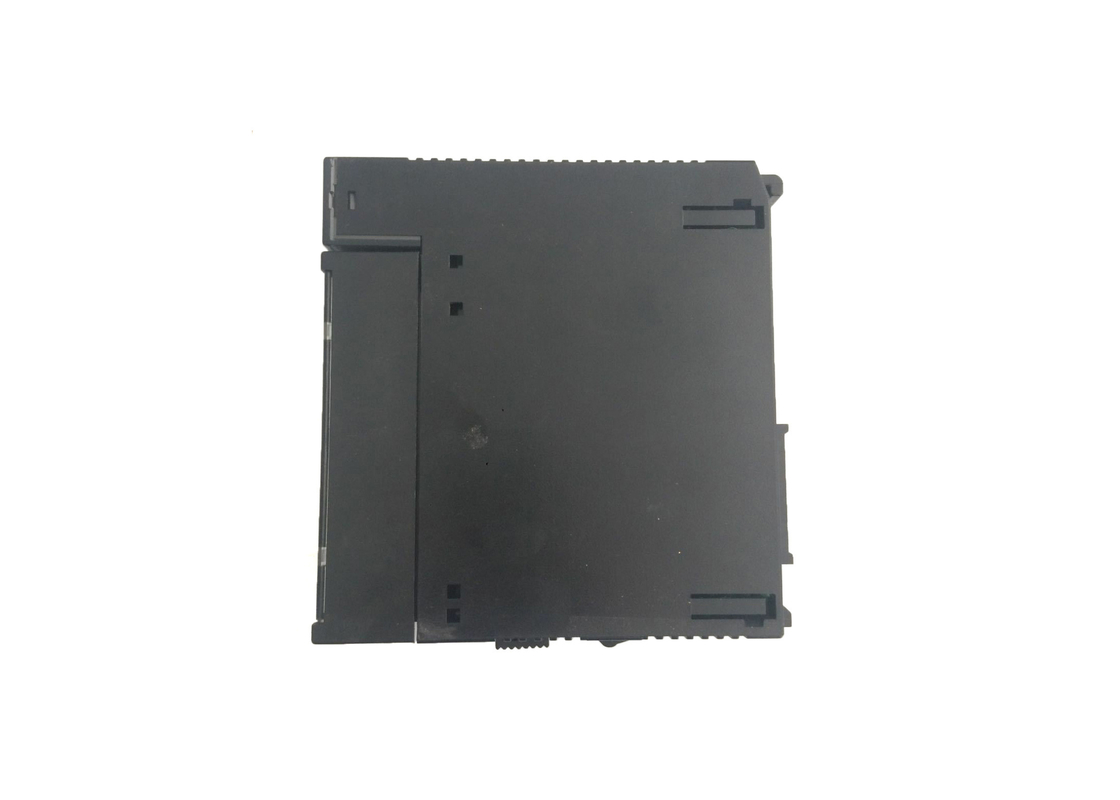

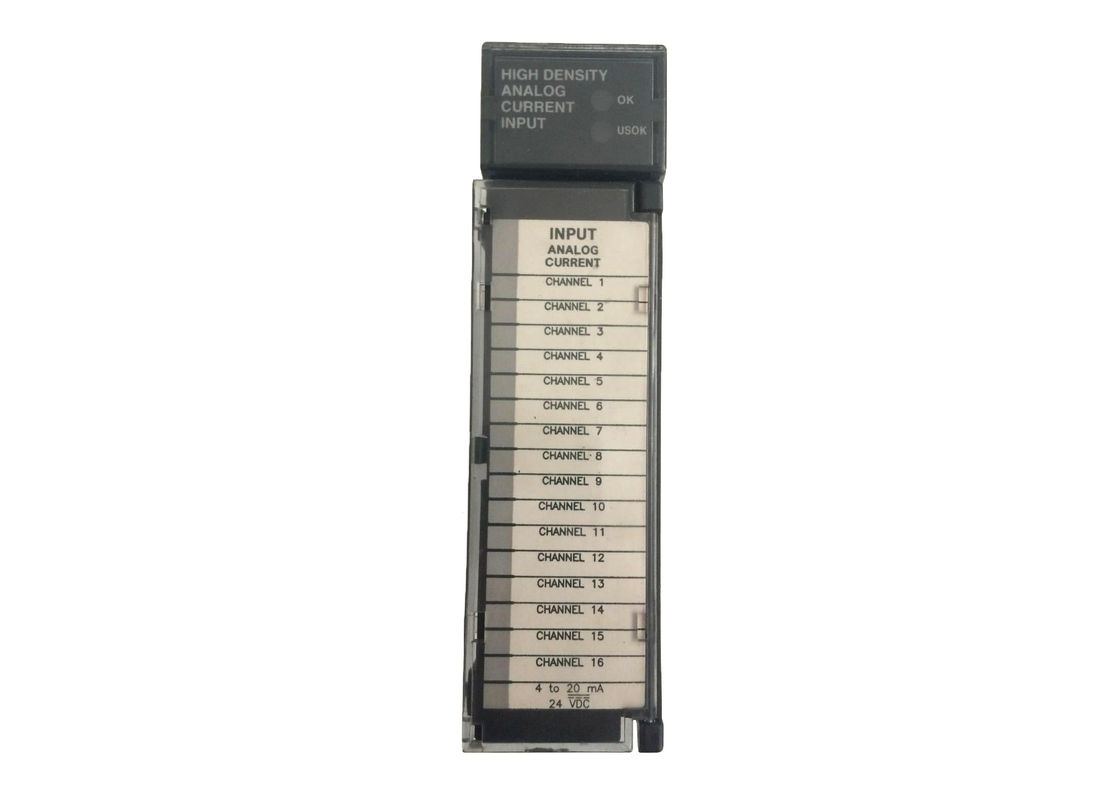

Módulo entrado atual análogo da série 90-30 RX3i de GE FANUC IC693ALG223 PACSystems

GE FANUC IC693ALG223 Módulo de Entrada de Corrente Analógica RX3i Série 90-30 PACSystems

Descrição do Produto de  IC693ALG223

O IC693ALG223 é um Módulo de Entrada de Corrente Analógica RX3i Série 90-30 PACSystems que oferece 16 canais. Os 16 canais separados e de extremidade única do módulo podem ser configurados para qualquer uma das três faixas a seguir: 4 a 20 mA, 0 a 20 mA ou 4 a 20 mA Aprimorado. Alarmes altos e baixos são obtidos em cada faixa. Na faixa aprimorada, o módulo IC693ALG223 pode ser configurado com um limite de alarme baixo para detectar corrente de entrada com detecção de falha de fio aberto nas aplicações de 4 a 20 mA; alertas de alarme alto também podem ser configurados pelo usuário. Além disso, este módulo relata o status, incluindo a condição da fonte de alimentação, à CPU. O IC693ALG223 pode ser usado em qualquer slot de E/S que ofereça um conector serial no sistema RX3i ou Série 90-30.

Específico para o IC693ALG223 módulo, 120 mA de um barramento de 5 VCC no backplane do controlador são consumidos. Isso também precisa de um loop de corrente de 65 mA mais de uma fonte de +24 VCC fornecida pelo usuário. Uma taxa de atualização de 6 ms é padrão com isolamento de 250 VAC contínuo ou 1500 VAC por um minuto. Ao digitalizar canais ativos, o número de canais a serem digitalizados será concluído em ordem serial. Os valores analógicos são dimensionados em toda a faixa do conversor com calibração de fábrica ajustando o valor analógico por bit. Os racks RX3i suportam atualizações do firmware associado a este módulo, mas isso não inclui racks 90-30. O IC693ALG223 também é equipado com luzes de status LED que emitem ON, OFF e FAIL para auxiliar o usuário na operação e solução de problemas.

O Módulo IC693ALG223 é um módulo de entrada de corrente analógica de 16 canais fabricado pela GE Fanuc como parte da linha de produtos Série 90-30. Este módulo vem com 16 canais de entrada de extremidade única projetados para converter entre diferentes faixas de corrente suportadas ou para converter os sinais analógicos em sinais PLC digitais. O módulo tem uma tensão de isolamento de 1500 Volts entre seu lado de campo e lado lógico, e isso ajuda a eliminar os loops de terra dentro das linhas de comunicação. O Módulo de Entrada de Corrente Analógica GE Fanuc IC693ALG223 fornece 3 faixas de corrente de entrada que são 4 a 20 miliamperes, 0 a 20 miliamperes e 4 a 20 miliamperes. Esta unidade foi testada e projetada para operar com os PLCs da Série 90-30 da GE, e opera com uma corrente nominal de 65 miliamperes a 24 Volts CC de tensão da fonte de alimentação externa que fornece ao sistema correntes de loop.

O Módulo de Entrada Analógica de 16 Canais GE Fanuc IC693ALG223 vem com uma frequência de resposta do filtro de entrada de 200 Hertz e uma impedância de entrada de 250 Ohms. O número total de entradas de corrente analógica que podem ser instaladas no sistema é 4, juntamente com as CPUs 323, 313 e 311, e 8 entradas de corrente analógica podem ser instaladas com a CPU 331, e 12 entradas podem ser instaladas com as CPUs 341 e 340. Esta unidade vem com um alto nível de resolução e precisão que a ajuda a lidar com sinais analógicos que são altamente sensíveis. O módulo também recebe entradas analógicas de uma ampla gama de sensores, como sensores de nível, sensores de temperatura e sensores de fluxo. Para que o Módulo de Entrada Analógica IC693ALG223 atinja o nível de precisão necessário, os canais de entrada vêm com resolução de 4 microamperes a 4 a 20 miliamperes de corrente e uma resolução de 5 microamperes a 0 a 20 miliamperes.

Informações Técnicas de  IC693ALG223
