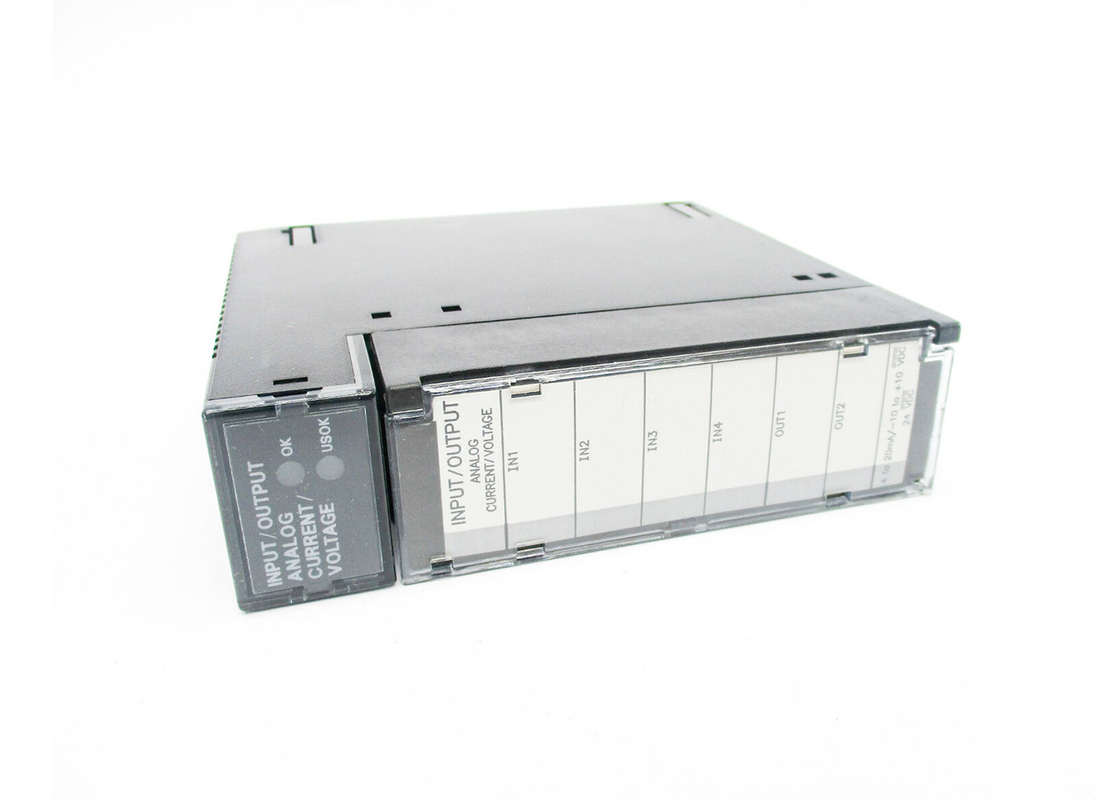

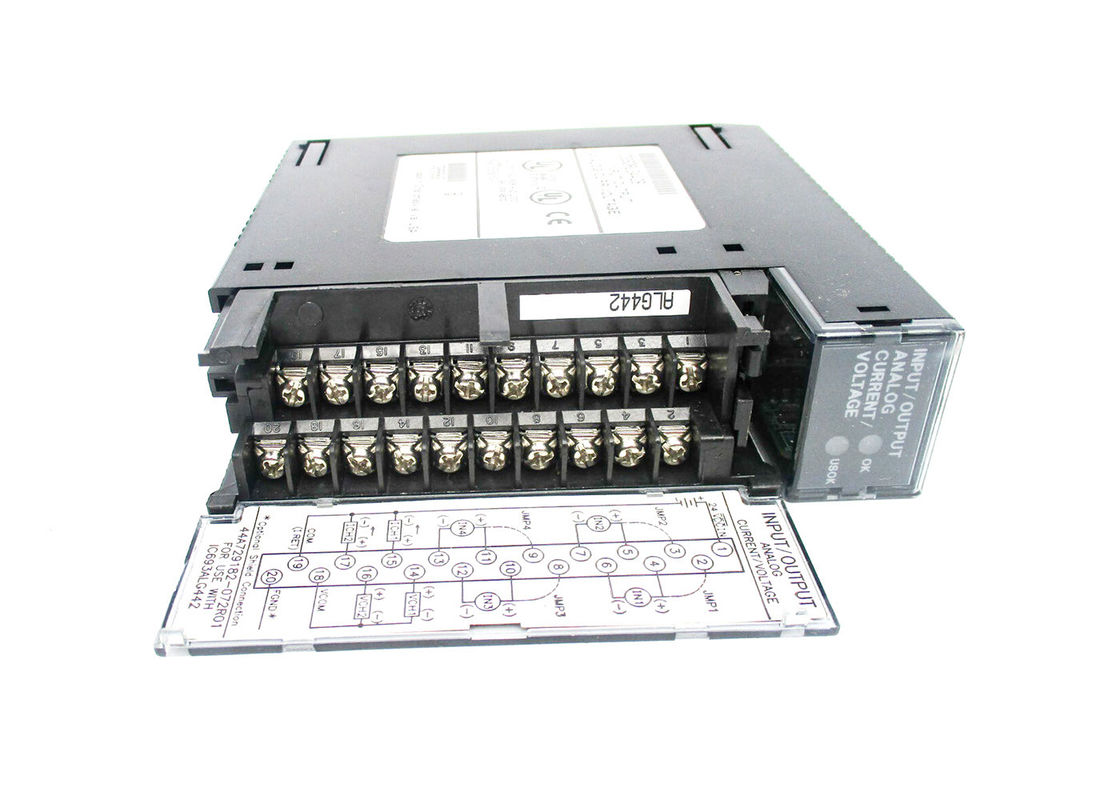

Módulo análogo do I/O de GE FANUC IC693ALG442, série 90-30 sistemas do PLC
Detalhes do produto:
| Lugar de origem: | EUA |
| Marca: | GE |
| Número do modelo: | IC693ALG442 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Novo na caixa original |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 |
|
Informação detalhada |
|||
| Marca: | GE Fanuc | Modelo: | IC693ALG442 |
|---|---|---|---|
| Série: | Série 90-30 | Tipo de produto: | Módulo da combinação |
| Número de canais: | 6 | Número de saídas: | 2 |
| Número de entradas: | 4 | Número de terminais do bloco de conector: | 20 |
| Tensão nominal: | 24 volts de C.C. | Corrente de saída: | 0 a 20 miliampères, 4 a 20 miliampères |
| Destacar: | Controlador programável da lógica 30VDC,150Hz entrou o módulo do simulador,módulo 250Ohms entrado atual análogo |
||
Descrição de produto
Módulo de E/S analógica GE FANUC IC693ALG442, sistemas PLC série 90-30
Descrição do Produto
O GE Fanuc IC693ALG442 é um módulo de E/S analógica dos sistemas PLC série 90-30 da GE Fanuc. Ele possui quatro canais de entrada e dois canais de saída. A fonte de alimentação para este módulo é a típica fonte de +5VCC da CPU com uma corrente máxima de 95mA e uma fonte externa combinada. A fonte de alimentação externa para este módulo tem um valor típico de 24 VCC, mas pode variar de 20 a 30 VCC. Aviso: Conectar este módulo a uma placa base enquanto a energia está ligada é perigoso e pode danificar os componentes do sistema. Este módulo deve ser instalado em um gabinete metálico com fiação externa.
Existem seis tipos de módulos de E/S para a série 90-30 de PLCs GE Fanuc. Estes são módulos discretos ou analógicos. Geralmente, os módulos analógicos podem ser apenas do tipo entrada analógica, apenas saída analógica ou ter uma combinação de canais de entrada e saída. Este tipo de módulo é entrada/saída combinada. Os dados dentro dos registros %AI e %AQ registram valores analógicos que são usados pelo PLC. O número de módulos que podem ser instalados em um sistema depende das referências %AI, %AQ e %I disponíveis. Essas referências são diferentes em cada tipo de CPU.O módulo de E/S analógica GE Fanuc IC693ALG442 fornece ao PLC uma variedade de informações de status, incluindo integridade do módulo, detecção de um fio aberto ou sobrecarga no modo de saída, status muito baixo ou alto dos canais de entrada e status da energia fornecida pelo módulo.
Especificações Técnicas
| Nº de canais: | Saída: 2 single-ended; Entrada: 4 diferenciais |
| Faixa de Tensão de Saída: | 0 a +10V (unipolar) ou -10 a +10V (bipolar) |
| Faixa de Corrente de Saída: | 0 a 20 mA ou 4 a 20 mA |
| Taxa de Atualização: | 4 mseg (todos os canais) |
| Carga Máxima de Saída: | 5 mA |
| Consumo de Energia: | 95 mA do barramento de +5 V ou 129 mA da fonte do usuário de +24 V |
Informações Técnicas
| Requisitos de Energia | |
| Faixa de Tensão da Fonte Externa | 20 a 30 VCC (24 VCC típico) |
| Relação de Rejeição da Fonte de Alimentação |
Corrente: 5 μA/V (típico), 10 μA/V (máximo) Tensão: 25 mV/V (típico), 50 mV/V (máximo) (Medido variando VUSER de 24 VCC a 30 VCC) |
| Ondulação de Tensão | 10% |
| Consumo de Energia | 95 mA da fonte interna de +5 VCC, 150 mA da fonte externa de +24 VCC |
| Taxa de Atualização | Taxa de Atualização: 3 ms |
| Isolamento, Campo para Backplane (óptico) e para Aterramento do Chassi | 250 VCA contínuo; 1500 VCA por 1 minuto |
| Saídas Analógicas | Duas, Single–Ended |
| Saída de Corrente Analógica | |
| Faixas de Saída | 0 a 20 mA, 4 a 20 mA |
| Resolução |
0 a 20 mA: 0,6 μA (1 LSB = 0,6 μA) 4 a 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Precisão Absoluta1,5 |
±0,1% da escala total @ 25°C (77°F), típico ±0,25% da escala total @ 25°C (77°F), máximo ±0,5% da escala total na faixa de temperatura de operação (máximo) |
| Tensão Máxima de Conformidade | VUSER –3 V (mínimo) a VUSER (máximo) |
| Carga do Usuário | USUÁRIO = 20 V, máximo 1350Ω em VUSER = 30 V) |
| Capacitância de Carga de Saída | 2000 pF (máximo) |
| Indutância de Carga de Saída | 1 H (máximo) |
| Saída de Tensão Analógica | |
| Faixas de Saída | -10 a +10 V (bipolar), 0 a +10 V (unipolar) |
| Resolução |
–10 V a +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 a +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| Precisão Absoluta2,5 |
±0,25% da escala total @ 25°C (77°F), típico ±0,5% da escala total @ 25°C (77°F), máximo ±1,0% da escala total na faixa de temperatura de operação (máximo) |
| Carga de Saída | 5 mA (resistência mínima de 2 K Ohms) |
| Capacitância de Carga de Saída | 1 μF (capacitância máxima) |
| Entradas Analógicas | Quatro, diferenciais |
| Entrada de Corrente Analógica | |
| Faixas de Entrada | 0 a 20 mA, 4 a 20 mA, 4 a 20 mA Aprimorado |
| Resolução | 5 μA (1 LSB = 5 μA) |
| Precisão Absoluta3, |
± 0,25% da escala total @25°C (77°F) ±0,5% da escala total na faixa de temperatura de operação especificada |
| Linearidade | <1 LSB |
| Tensão de Modo Comum | 200 VCC (máximo) |
| Rejeição de Modo Comum | >70 dB em CC; >70 dB em 60 Hz |
| Rejeição de Canal Cruzado | >70 dB de CC a 1 kHz |
| Impedância de Entrada | 250 Ω |
| Resposta do Filtro de Entrada | 38 Hz |
