GE FANUC IC693CHS397, placa de base modular do processador central de 5 entalhes, Módulo baixo do I/O do processador central

Descrição do produto

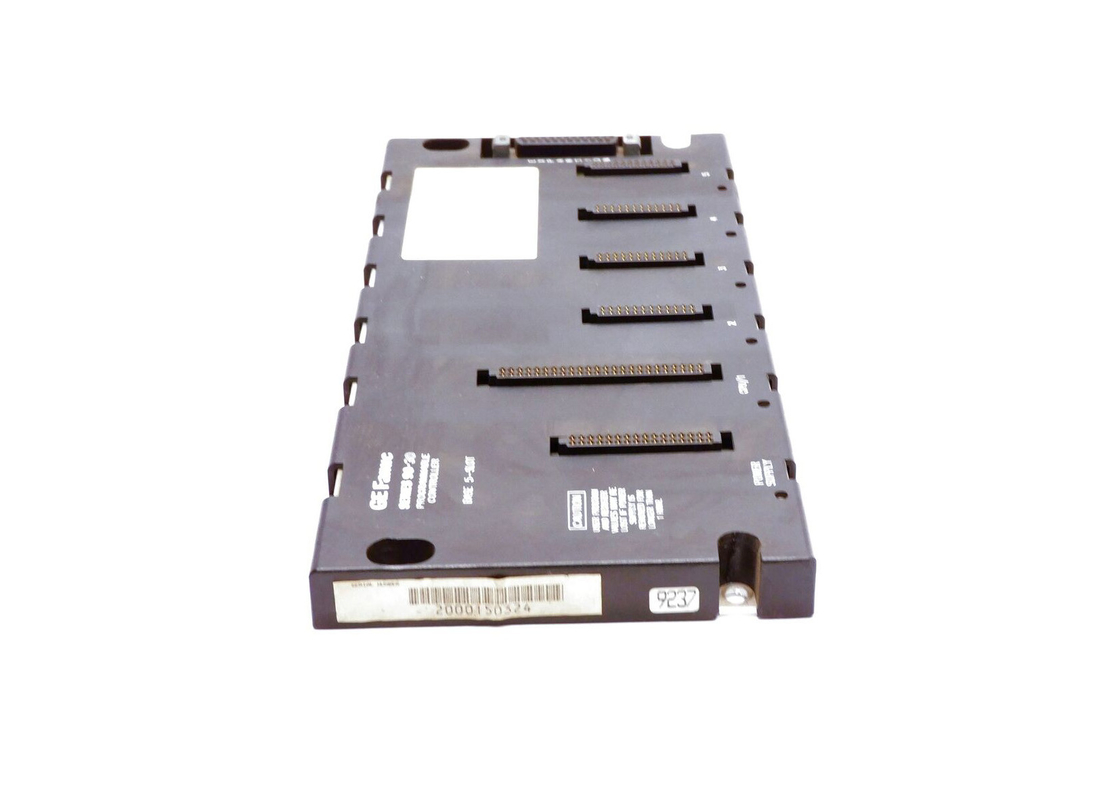

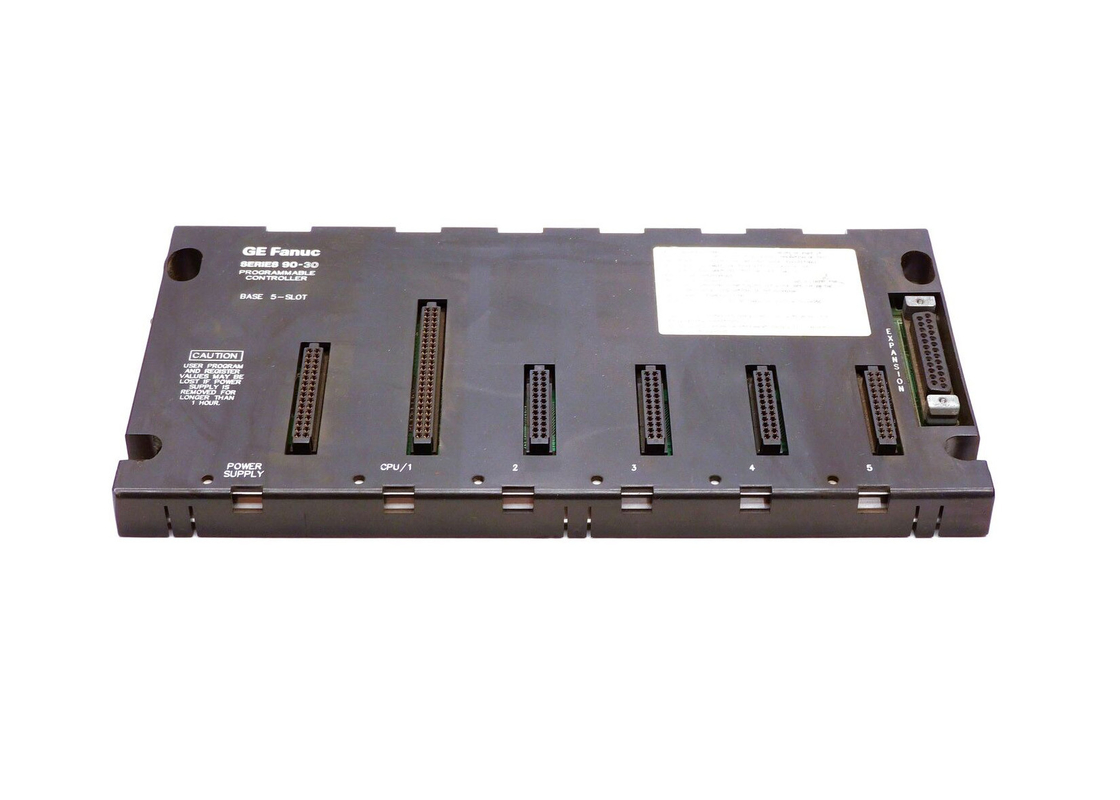

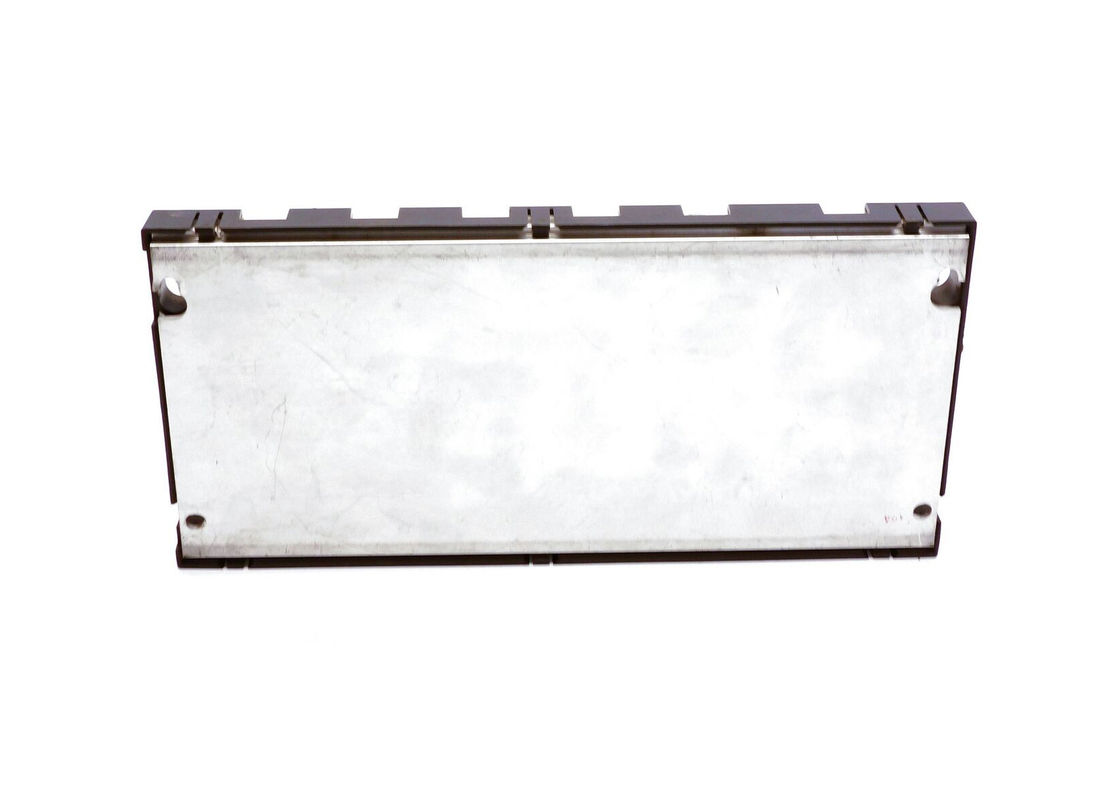

O GE Fanuc IC693CHS397 é uma placa base de CPU modular de 5 slots.
Para operar a placa de base, os utilizadores devem ligar um módulo de alimentação à fenda esquerda.
Esta ranhura é única em tamanho e tipo, na medida em que só suporta um módulo de alimentação.
Esta ranhura não é numerada. Na ranhura 1, uma CPU ou um módulo de opção especial deve ser instalado. Semelhante à ranhura 2, esta ranhura é única em tamanho e tipo.
na medida em que só pode suportar um módulo de CPU ou um módulo de opção especial, por exemplo, um FIP Remote I/O Scanner (IC693BEM330).
é rotulado CPU/1.

Para todos os slots numerados 2 e acima, os utilizadores podem instalar módulos de opção ou módulos de E/S.Estas ranhuras são de tamanho e tipo únicos,
A placa base modular da CPU pode suportar expansão e placa base remota.Portanto, à direita
No final da placa base, há um conector de expansão feminino.
Expansão ou base remota.

Se forem desejados quaisquer recursos adicionais, o usuário pode acomodá-los.
substituir ou alterar para um tipo diferente.Para qualquer sistema, pode ser utilizado um máximo de uma placa base de CPU.Quaisquer outros
Por padrão, uma placa base de CPU modular, como o IC693CHS397, é sempre atribuída Rack
Número 0.

Especificações técnicas

Informações técnicas

Placas de base de CPU modulares

• Um módulo de alimentação deve ser ligado na fenda esquerda (que não é numerada) dessas placas de base. módulo.

• Um módulo de CPU (ou um módulo especial de opção) deve ser instalado na fenda 1 destas placas de base.A ranhura 1 é de tamanho e tipo únicos que só suporta um módulo de CPU ou um módulo de opção especial como o FIP Remote I/O Scanner (IC693BEM330). A ranhura 1 é rotulada CPU/1.

• As ranhuras numeradas 2 e acima são de tamanho e tipo únicos que suportam apenas E/S ou Opção módulos.

• As placas de base de expansão e remota são suportadas, de modo que um conector de expansão feminino de tipo D de 25 pinos está localizado na extremidade direita da placa de base para conectar a uma placa de base de expansão ou remota.

• Uma vez que a CPU é modular, pode ser substituída ou alterada para um tipo diferente se forem fornecidos recursos adicionais. Desejado.

• Se mais de uma placa base for utilizada em um sistema, a utilização de uma única placa base é permitida. a) sistema, O adicionais uma deve ser ou Expansão ou Remote tipos.

• A Modular CPU placa de base é Sempre atribuído, por padrão, Cadeira Número 0.
