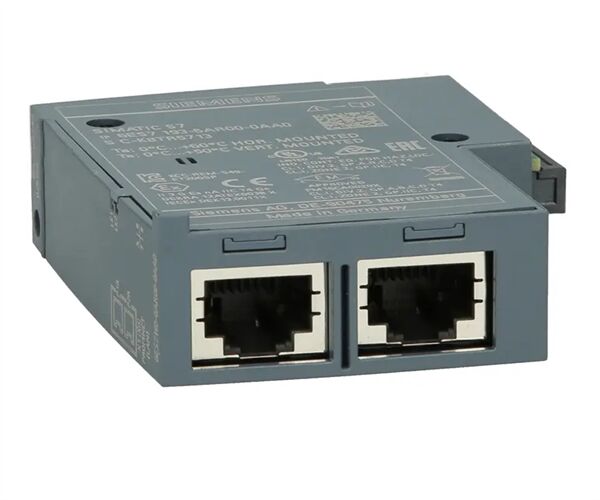

Descrição do6ES7193-6AR00-0AA0

O sistema SIMATIC ET 200SP de E/S escalável é um sistema de E/S modular e altamente flexível com grau de proteção IP20.Através de um módulo de interface com a interface PROFINET ou PROFIBUS pode trocar dados IO dos módulos de E/S conectados com um sistema de controlo de nível superiorAlternativamente, como estações de cabeçalho adicionais, vários PLC, F-PLC e controladores abertos estão disponíveis como controladores compactos S7-1500 (controlador distribuído).Os componentes ET 200SP estão disponíveis na versão SIPLUS para exigências extremas e um elevado grau de robustez.

SIMATIC ET 200SP é um sistema de E/S distribuído multifuncional para uma ampla gama de aplicações.O SIMATIC ET 200SP é construído com proteção IP 20 e concebido para ser instalado num gabinete de controloDependendo do módulo de cabeçalho seleccionado (módulo de interface, S7-1500, SP-CPU ou controlador aberto) e da atribuição dos parâmetros,existem diferentes valores-limite que restringem a configuração máxima de uma estação ET 200SP.

Características:

• Controle de configuração: adaptação baseada em aplicações da configuração real através de software de utilizador (gestão de opções)
• IO baseado no tempo: marcação do tempo dos sinais em μs
• MSI/MSO: Acesso simultâneo a dados de E/S de até 4 PLCs
• Superamostragem: aquisição ou saída n vezes de sinais digitais e analógicos num ciclo PN
• Adaptação do intervalo de medição: resolução aumentada através da adaptação do intervalo de medição a uma seção limitada de um intervalo de medição suportado pelo módulo de entrada analógico
• Escalagem dos valores medidos: permite a transmissão do valor analógico normalizado para o valor físico exigido como um valor REAL (ponto flutuante de 32 bits)
• Padrões de comunicação: PROFINET IO, PROFIBUS DP V0/V1, ligação ET para ligação do ET 200AL (IP67), IO-Link V1.1, AS-Interface
• CPU: ligação PROFINET com 3 portas, controlador IO e dispositivo PN IO, expansão opcional como DP master/slave, também como versão à prova de falhas e Open Controller
• Ponto a ponto (RS 232, RS 485, RS 422)
• Configuração modular com até 64 módulos
• Alimentação de grupos de carga auto-montáveis integrados no sistema sem módulo de alimentação através de BaseUnits leves
• Pequeno tamanho e elevada flexibilidade devido ao design modular e à gama de produtos abrangente
• Até 16 canais por módulo
• Cablagem permanente
• Troca a quente: substituição do módulo sem ferramentas em RUN
• Operação com lacunas
• Ferramentas de corte transversal de até 1,5 mm2 com ferrule de extremo de arame e até 2,5 mm2 sem ferrule de extremo de arame
• Unidades de base para ligação directa de um fio ou de vários fios
• Acessibilidade ótima para os cabos devido à libertação da mola e à torneira de medição ao lado da abertura do condutor
• Conexão PROFINET flexível via BusAdapter (RJ45, FastConnect, cabos de fibra óptica de plástico ou vidro), também como conversor de mídia integrado
• Facilidade de integração dos módulos de segurança
• Assegnação fácil de parâmetros F através de software
• Desconexão por grupos de módulos à prova de falhas
• PROFINET isócrono
• Transferência interna de dados até 100 Mbps
• Registro dos valores analógicos e da saída a partir de 50 μs
• Gravar valores digitais e saídas a partir de 1 μs

•
  Aplicações:
• Modo de funcionamento: através de PROFINET ou PROFIBUS, um controlador central pode aceder aos módulos de E/S distribuídos do ET 200SP da mesma forma que os módulos de E/S centrais.
• A comunicação é tratada inteiramente pelo controlador PN ou pelo módulo de interface principal (no controlador central) e no IM 155-6.
• Compreensivo,Diagnóstico específico do canal e fácil de programar com mensagens de texto simples permitem a localização e correção de erros da planta no menor tempo possível e aumentam significativamente a disponibilidade.
• Configuração, parametrização e diagnóstico: o ET 200SP é configurado e atribuído parâmetros através do STEP 7 ou da ferramenta de configuração do controlador utilizado.
• A informação de diagnóstico extensa está disponível para o utilizador, dependendo do módulo de E/S seleccionado
