Descrição do Produto

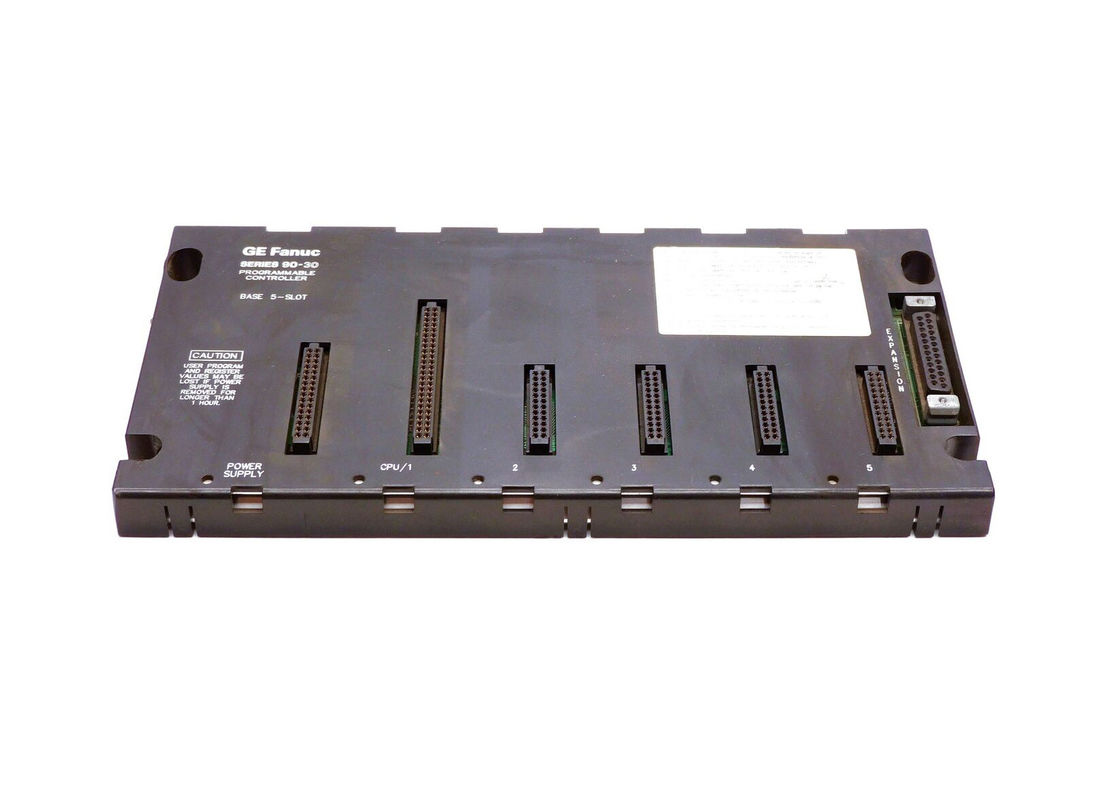

O GE Fanuc IC693CHS397 é uma placa base modular de CPU de 5 slots.
Para operar a placa base, os usuários devem conectar um módulo de fonte de alimentação no slot esquerdo.
Este slot é único em tamanho e tipo, pois suporta apenas um módulo de fonte de alimentação.
Este slot não é numerado. No slot 1, uma CPU ou um módulo de opção especial deve ser instalado. Semelhante ao slot 2, este slot é único em tamanho e tipo,
pois só pode suportar um módulo de CPU ou um módulo de opção especial, por exemplo, um Scanner de E/S Remota FIP (IC693BEM330). O slot 1
é rotulado como CPU/1.
Para todos os slots numerados 2 e acima, os usuários podem instalar módulos de opção ou módulos de E/S. Estes slots são de tamanho e tipo únicos,
portanto, suportarão qualquer um deles. A placa base modular de CPU pode suportar placas base de expansão e remotas. Portanto, na extremidade direita
da placa base, há um conector de expansão fêmea. Este é um tipo D de 25 pinos, que permite aos usuários conectar-se a uma placa base
de Expansão ou Remota.
Se quaisquer recursos adicionais forem desejados, o usuário pode acomodá-los. Isso ocorre porque a CPU é modular. Isso permite que o usuário
a substitua ou altere para um tipo diferente. Para qualquer sistema, no máximo uma placa base de CPU pode ser usada. Quaisquer placas adicionais
devem ser placas base de expansão ou remotas. Por padrão, uma placa base modular de CPU como a IC693CHS397 é sempre atribuída ao Rack
Número 0.
Especificações Técnicas
| Tipo de Módulo: |
Base de E/S de CPU |
| Opção da Placa Base: |
Principal (com slot de CPU) |
| Distância: |
N/A |
| Número de Slots: |
5 |
| Dimensões: |
10,43 x 5,12 x 5,59 pol. (L x A x P) |
| Potência Interna Utilizada: |
270 mA @ 5 VDC |
Informações Técnicas
Placas Base Modulares de CPU
base Um módulo de fonte de alimentação deve ser conectado ao slot esquerdo (que não é numerado) destas placas base. O slot esquerdo é de tamanho e tipo únicos que suportam apenas um módulo de fonte de alimentação. •
base CPU/1. •
base • Placas base de expansão e remotas são suportadas, portanto, um conector de expansão fêmea tipo D de 25 pinos está localizado na extremidade direita da placa base para conexão a uma placa base de expansão ou remota.
base Como a CPU é modular, ela pode ser substituída ou alterada para um tipo diferente se recursos adicionais forem
base • Apenas uma placa base de CPU é permitida por sistema. Se mais de uma placa base for usada em
base sistema, as adicionais devem ser do tipo Expansão ou Remota. • Uma placa
base modular de CPU é sempre atribuída, por padrão, ao Número de Rack
