Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | GE Fanuc | modelo: | IC693CHS398 |
|---|---|---|---|
| Série: | Série 90-30 | Tipo de produto: | Placa de base da expansão |
| Número de vagas: | 5 | Conexão do processador central: | Exigido |
| Número de processadores centrais apoiados: | 1 | Sistemas compatíveis do processador central: | PLCs e PCes com os cartões de relação do computador pessoal |
| Aterrar: | Terreno comum exigido | Conector da expansão: | D-tipo conector fêmea com 25 pinos |
| Destacar: | Controlador programável da lógica 30VDC,150Hz entrou o módulo do simulador,módulo 250Ohms entrado atual análogo |
||

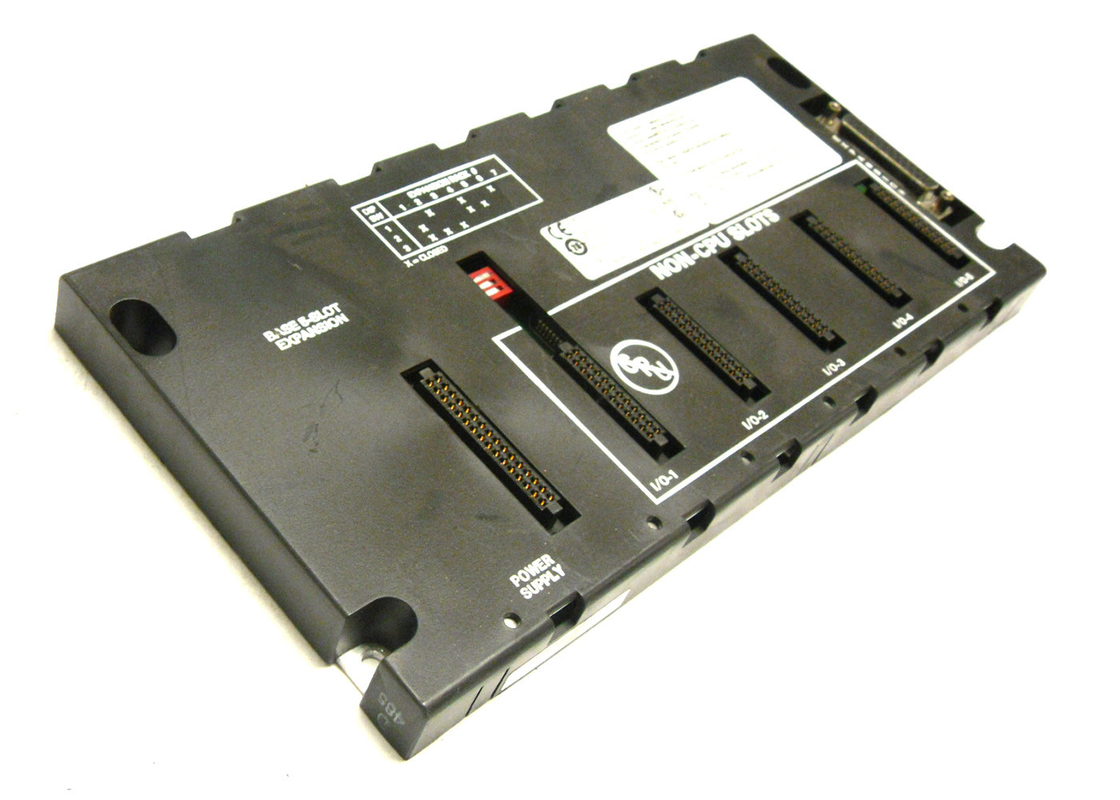

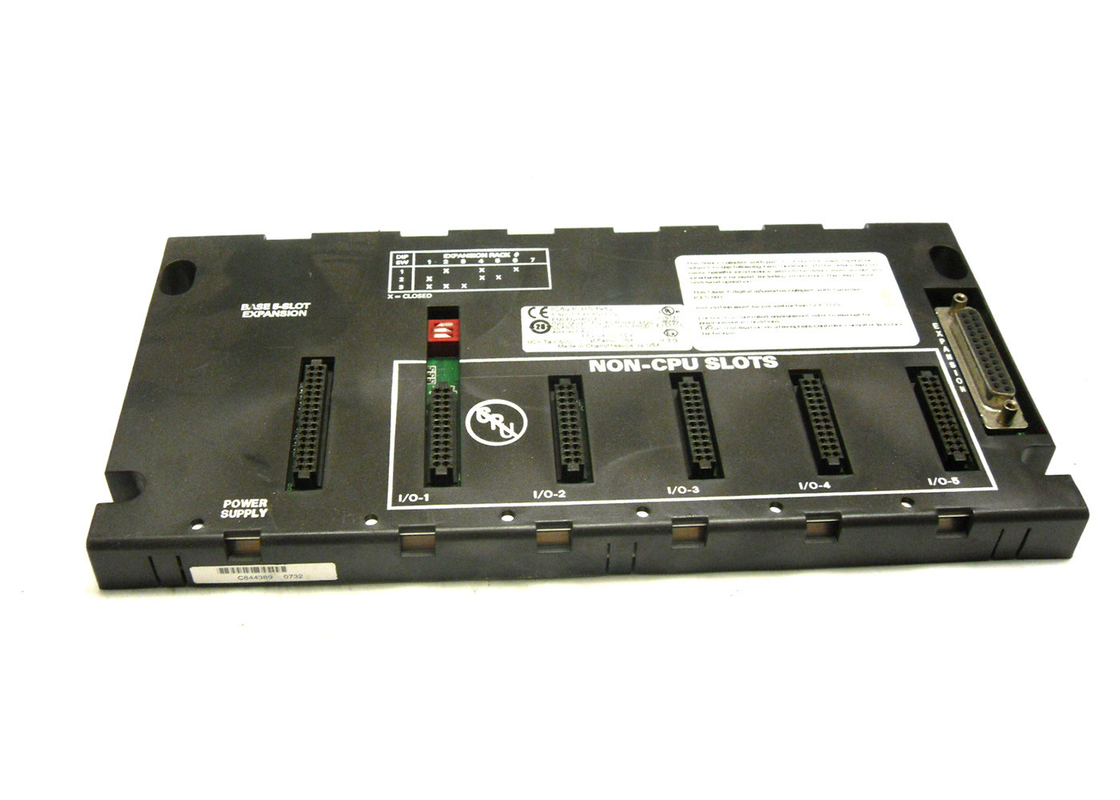

O GE Fanuc IC693CHS398 é uma placa base de expansão de 5 slots. Esta unidade é projetada para uso com o módulo da série 90-30 da GE.Em primeiro lugar, uma base remota não pode ser uma unidade autónoma.Em vez disso, ele deve ser conectado a um sistema que tenha uma CPU. Esta CPU pode ser parte de um controlador lógico programável (PLC) ou pode estar em um computador pessoal.O PC deve ter um cartão de interface de computador pessoalEm segundo lugar, pode haverno total, não mais de 50 pés de cabos de ligação entre a placa base da CPU e as placas base de expansão.
O tipo de CPU no sistema determinará o número de placas base remotas que podem ser usadas.Para todas as CPUs numeradas 350 e superiores, o número máximo de placas base é 7. O plano de fundo remoto deste sistema não pode suportar os seguintes módulos opcionais - PCM, CMM, ADC e BEM330.devem ser montados numa placa base da CPU.Todos os outros módulos opcionais e módulos de E/S podem ser montados em qualquer tipo de placa base.
As placas base remotas têm o mesmo tamanho que as placas base de expansão.Em cada base remota, na extremidade direita, há um conector de expansão feminino de tipo D de 25 pinos. Cada placa base remota de 5 ranhuras tem um interruptor DIP de seleção de número de rack.É essencial que todos os módulos de expansão estejam ligados a um terreno comum.
| Tipo de módulo: | Base de E/S de expansão |
| Opção de base: | Expansão |
| Distância: | Até 50 pés |
| Número de vagas: | 5 |
| Dimensões: | 10.43 x 5,12 x 5,59 polegadas. |
| Energia interna utilizada: | 170 mA @ 5 VDC |
• Pode haverNão mais.do que um total de 50 pés (15 metros) de cabo interconectando baseplates de expansão e a CPUbase.
• Uma placa base de expansão não pode estar sozinha. Ela deve estar conectada a um sistema que tenha uma CPU.A CPU pode estar num PLC ou num PC equipado com uma placa de interface do PC (ver Capítulo11), e
• O número máximo de placas base de expansão permitidas por sistema depende do tipo de CPU com o qual são usadas.7.
• Cada placa base de expansão tem um conector de expansão de autocarro de entrada/saída feminino de tipo D de 25 pines montado em sua Não é verdade. fim para ligação para outros As placas de base.
• DisponívelemDoisversões;5 faixas(IC693CHS398)e10 faixas (IC693CHS392)
• UmPlanilha de expansãonãoapoioOSeguindo inteligentesopçãomódulos:PCM, ADC,BEM330,eEstes módulos devemsermontadoema)CPUbase.Todos outros O/O e opção módulos pode ser montado em qualquer Tipo de - O estante.
• Todas as placas de base de expansão devem estar ligadas a um terreno comum (ver o capítulo "Instalação")informações detalhadas).
• As placas de base de expansão têm o mesmo tamanho físico, usam o mesmo tipo de fontes de alimentação, e apoio O O mesmo. O/O e opção módulos como O Remote As placas de base.
• Cada um Expansão placa de base tem a) Cadeira Número Seleção DIP Troca.
