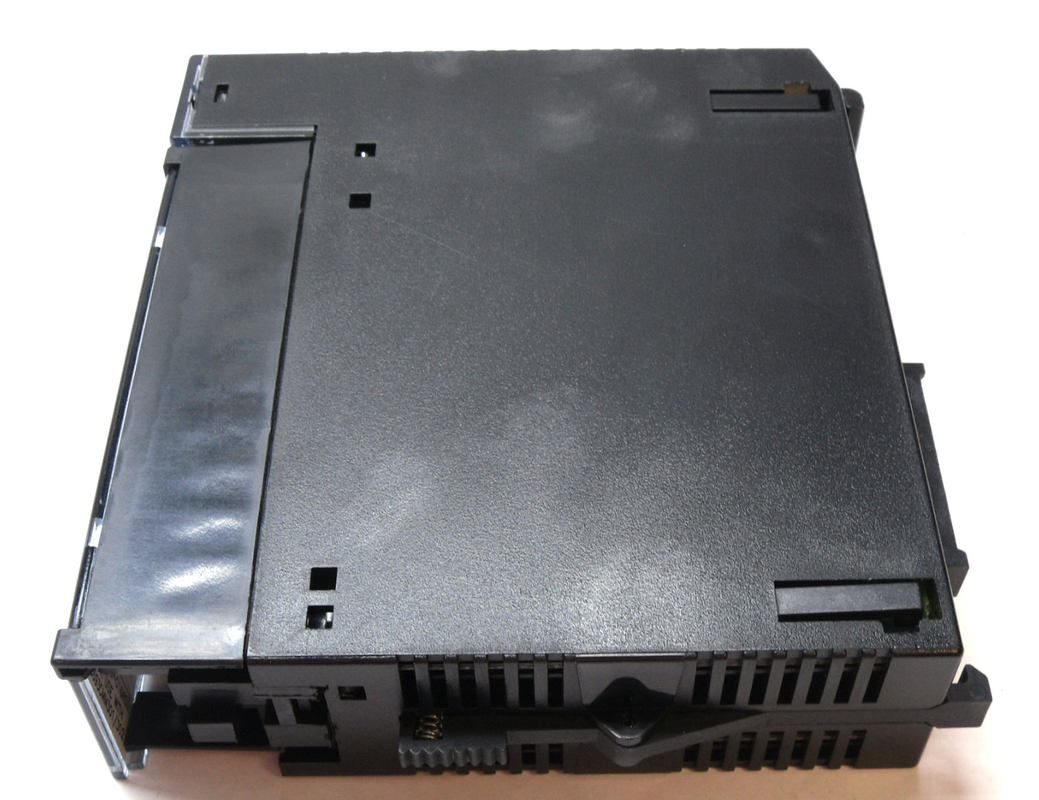

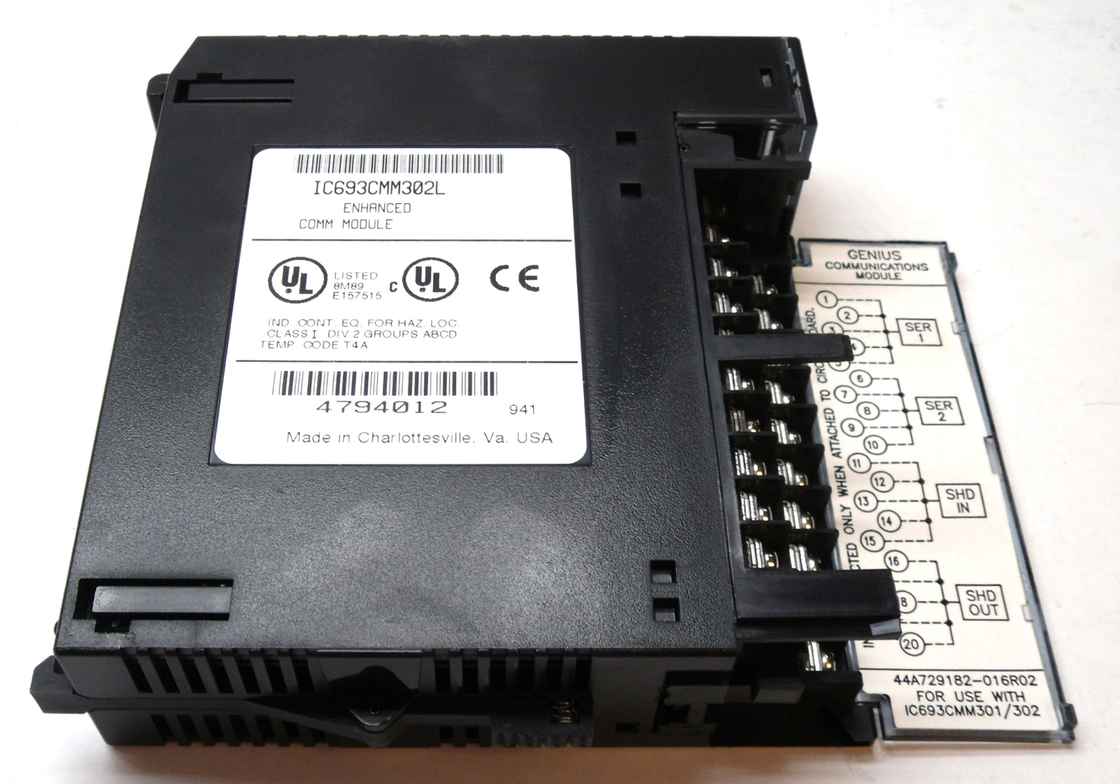

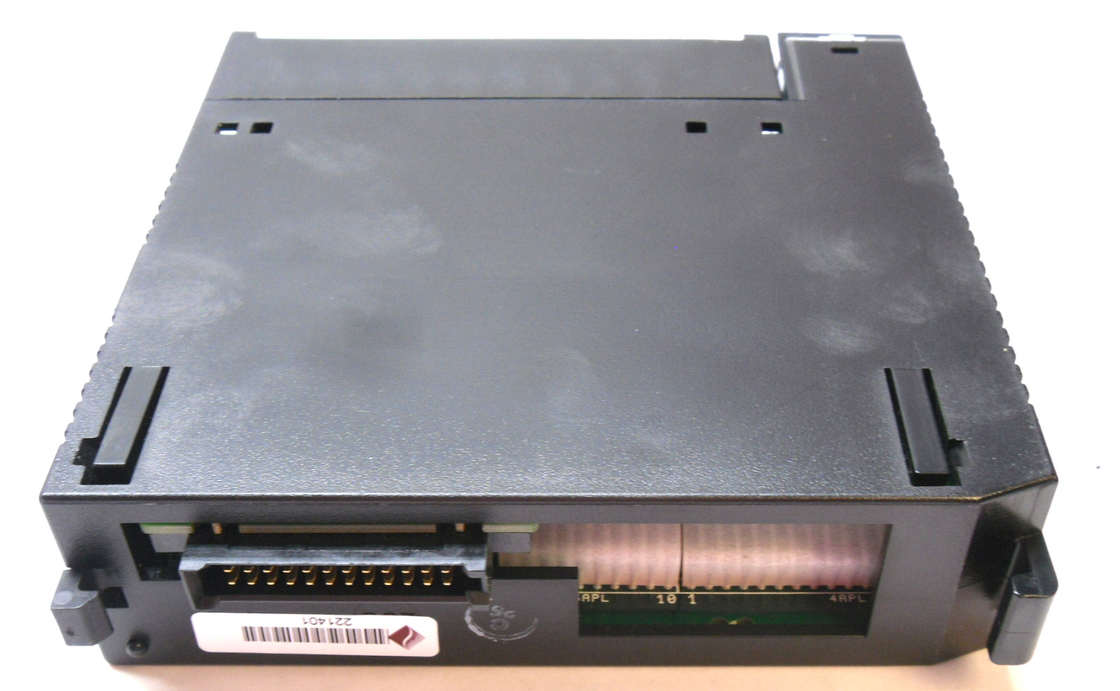

GE FANUC IC693CMM302, módulo de comunicações aumentado do gênio, PLC da série 90-30

GE FANUC IC693CMM302, módulo de comunicações aumentado do gênio, PLC da série 90-30

Descrição do produto

GE Fanuc IC693CMM302 é um módulo de comunicações aumentado do gênio. É bastante geralmente saber para breve como GCM+. Esta unidade é um módulo inteligente que permita comunicações de dados globais automáticas entre todo o PLC da série 90-30 e até um máximo outros de 31 dispositivos. Isto é feito em um ônibus do gênio. É possível para o IC693CMM302 GCM+ ser instalado em um número de placas de base diferentes, incluindo a expansão ou placas de base remotas. Esse ser disse, o desempenho o mais eficiente deste módulo pode ser conseguido instalando o na placa de base do processador central. Isto é porque a época do impacto da varredura do módulo é dependente do modelo do PLC e varia de acordo com que placa de base é encontrada dentro.

Os usuários devem notar que se um módulo de GCM está já atual dentro de um sistema, não poderão executar o módulo de GCM+. É realmente possível ter os módulos múltiplos de GCL+ em um único sistema do PLC da série 90-30. Cada módulo de GCM+ pode ter seu próprio ônibus separado do gênio. Na teoria, isto permitiria um PLC da série 90-30 (com os três módulos de GCM+ instalados) de trocar automaticamente dados globais com até outros 93 dispositivos do gênio. Os usos adicionais para o módulo de IC693CMM302 GCM+ incluem a monitoração dos dados dos PCes ou comunicações industriais do computador e as partilhas de arquivos entre dispositivos no ônibus. Na parte dianteira da unidade de IC693CMM302 GCM+, há diodos emissores de luz para mostrar o estado de funcionamento. Estes serão ligados se tudo se está operando normalmente. O diodo emissor de luz marcou COM piscará intermitentemente se lá todos os erros de ônibus. Desligará se o ônibus falhou.

O módulo de comunicação IC693CMM302 da série 90-30 foi projetado e fabricado por GE Fanuc ser um dispositivo de GCM+, igualmente conhecido como um módulo de comunicações aumentado do gênio. O IC693CMM302 aumentou o gênio o módulo de comunicações que pode se comunicar com os dados globais entre até 32 dispositivos. Estes dispositivos são um PLC da série 90-30 de GE e outros 31 dispositivos que são conectados a um ônibus do gênio. Recomenda-se instalar o IC693CMM302 aumentou o módulo de comunicações do gênio na placa de base do processador central do sistema do PLC do anfitrião para a operação a mais eficiente, mas pode igualmente ser instalado nas placas de base remotas ou nas placas de base da expansão no mesmo sistema. Contudo, os módulos de comunicações aumentados do gênio não podem ser instalados em PLCs que têm os módulos de comunicações regulares do gênio ou o GCMs neles.

Os módulos de comunicações aumentados múltiplos do gênio como o módulo IC693CMM302 podem ser instalados em um único sistema do PLC, e cada módulo de comunicação aumentado do gênio tem seu próprio ônibus do gênio, assim que significa que cada um destes módulos pode conectar a e se comunicar com os até 31 dispositivos adicionais de cada vez. Por exemplo, um PLC da série 90-30 GE que tenha 2 módulos de comunicações aumentados do gênio nele pode comunicar-se com o tanto como como 62 dispositivos adicionais de cada vez. O IC693CMM302 aumentou o gênio o módulo de comunicações que é usado primeiramente para trocar dados globais, mas pode igualmente segurar os dados que monitoram com um computador industrial ou pessoal, uma comunicação partilha de arquivos e uma comunicação do mestre-escravo entre os dispositivos do ônibus, e uma monitoração dos dados dos blocos do I/O do gênio (a nota que o módulo de comunicações não pode controlar estes blocos do I/O.)
