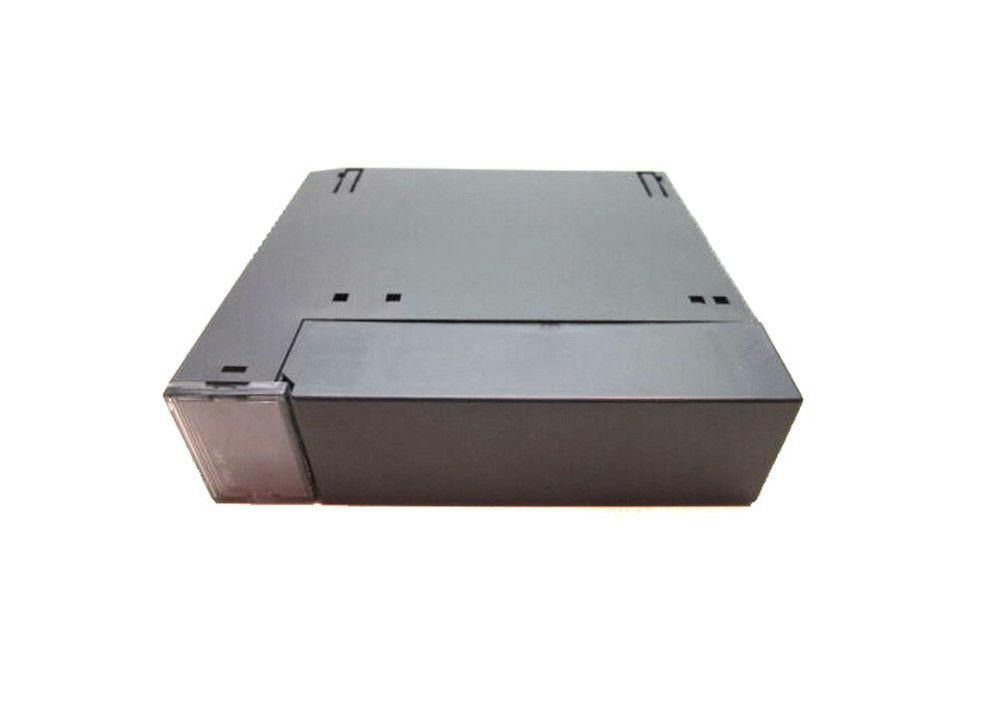

Módulo de CPU IC693CPU341 GE FANUC série 90-30 com 20 Megahertz

Módulo CPU IC693CPU341 GE FANUC série 90-30 com 20 Megahertz

Descrição do produto

Em geral:O módulo IC693CPU341, membro da série GE Fanuc 90-30, é um módulo de CPU de slot único equipado com 5 placas de base. Ele contém 4 placas de base remotas e/ou de expansão além de 1 placa de base de CPU. Está equipado com um processador 80C188XL.

Poder:Ele funciona a 20 MHz e requer uma carga de 490 miliamperes da fonte de alimentação nominal de +5 VCC. O módulo opera em uma faixa de temperatura ambiente de 0 a 60 graus Celsius (ou 32 a 140 graus Fahrenheit).

Memória:A taxa típica desta CPU é de 0,3 milissegundos por 1K de lógica (também conhecida como contatos booleanos). Com uma memória máxima de programa do usuário de 80K bytes, o IC693CPU341 possui uma memória de registro (%R) de 9.999 palavras; memória global discreta (%G) de 1280 bits, bobinas internas (%M) de 1024 bits, bobinas de saída (temporárias) (%T) de 256 bits e referências de status do sistema (%S) de 128 bits (com %S, %SA, %SB, %SC tendo 32 bits cada).

E/S:As entradas analógicas (%AI) e as saídas (%AQ) têm 1.024 e 256 palavras, respectivamente. A entrada discreta (%I) e a saída (%Q) são 512 cada. Possui registros de sistema de 16 palavras (%SR) que são usados ​​apenas para visualização de tabelas de referência e não podem ser referenciados no programa lógico do usuário.

Específico:Esta UCP possui uma porta serial integrada única, que necessita de um conector para a fonte de alimentação do CLP utilizado no sistema. A porta suporta protocolos escravos SNP/SNP-X. O IC693CPU341 tem compatibilidade PCM/CCM, embora exija um módulo CMM para suportar suporte SNP/SNP-x mestre, CCM ou escravo RTU. Também requer um módulo PCM para suportar o mestre RTU.

LAN:IC693CPU341 possui uma rede local (LAN) instalada. Este recurso permite que o CUP suporte uma variedade de módulos opcionais, como módulos opcionais FIP, Profibut, multidrop, Ethernet, GBC, GMC e GCM+. Suas primeiras versões possuem RAM e EPROM ou EEPROM opcional para armazenamento de memória. Novas versões, começando com a versão de hardware IC693CPU341-J e firmware Release 4.61, suportam apenas RAM e Flash opcional para necessidades de memória adicionais.

Especificações Técnicas

Informações Técnicas
