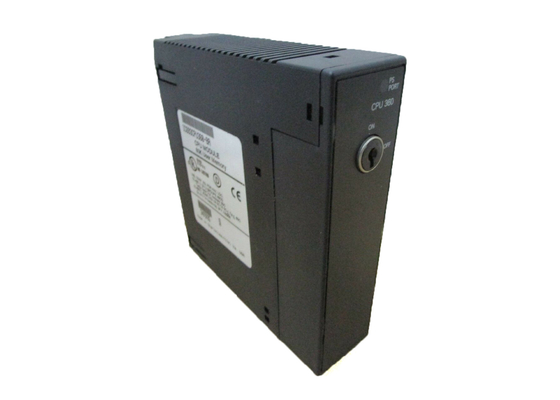

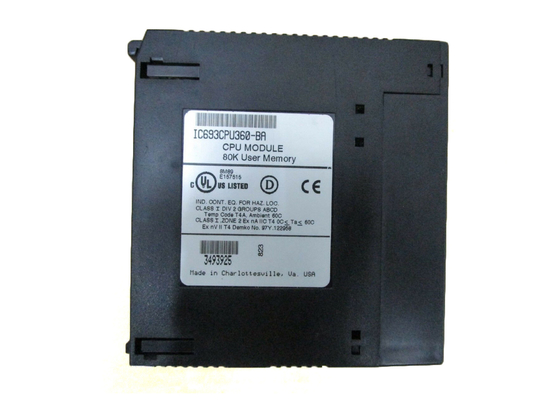

GE FANUC IC693CPU360, único módulo do processador central do entalhe, série 90/30 de sistema do PLC
Detalhes do produto:
| Lugar de origem: | EUA |
| Marca: | GE |
| Número do modelo: | IC693CPU360 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Novo na caixa original |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100 |
|
Informação detalhada |
|||
| Marca: | GE Fanuc | Modelo: | IC693CPU360 |
|---|---|---|---|
| Série: | Série 90-30 | Tipo de produto: | CPU |
| Microprocessador: | 80386EX | Pontos do I/O: | 4096 |
| Avaliação entrada tensão: | 5V DC | Consumo atual: | 670 miliampères |
| Memória de registro: | 9999 palavras | Temperatura operacional: | 0-60 graus Celsius |
| Destacar: | Módulo de entrada da lógica 24VDC negativa,Módulo de entrada positivo da lógica 24VDC,módulo de saída da lógica 2A negativa |
||
Descrição de produto
Descrição do Produto
O GE Fanuc IC693CPU360 é um Módulo de Unidade Central de Processamento (CPU) 360. Ele possui 240 Kbytes de Memória de Usuário Configurável.Este é um módulo de CPU de um único slot com 4096 pontos de E/S discretos em 8 racks.
A taxa de varredura típica do módulo CPU 360 é de 0,22 mS por 1K de memória lógica.Embora o módulo não possua portas seriais integradas, ele pode usar o conector em uma fonte de alimentação PLC.Este módulo possui memória RAM e Flash e, como outros módulos IC693, é compatível com o Firmware v.10.60. Esta unidade é compatível com a gama Series 90-30 da GE Fanuc. Ao usar esta CPU com aplicações de nível básico com baixa contagem de E/S, a CPU é embutida no backplane. Isso torna todos os slots disponíveis para uso de entrada ou saída.Ethernet, vários módulos de barramento e dispositivos de controle são alguns dos dispositivos compatíveis que podem operar com este módulo de CPU.
Os modelos de CPU de gama média são modulares e estão disponíveis em vários tamanhos de memória. A gama também inclui modelos com diferentes capacidades de desempenho e funcionalidade aumentada, como suporte a módulos de Coprocessador Programável, substituições e um relógio com bateria. Quanto às CPUs de alto desempenho, elas são baseadas no mais recente processador 386EX.
Isso permite computação rápida e alta taxa de transferência. Esses módulos podem lidar com até 4.096 pontos de E/S e começam com 32K de memória e podem ser programados em várias linguagens padrão.O IC693CPU360 é uma CPU de alto desempenho.
Especificações Técnicas
| Velocidade do Processador: | 25 MHz |
| Pontos de E/S: | 2048 |
| Memória de Registro: | 240KBytes |
| Matemática de Ponto Flutuante: | Sim |
| Sistema de 32 BITS | |
| Processador: | 80386EX |
Informações Técnicas
CPU360 Número do Catálogo IC693CPU360
| Tipo de CPU | Módulo de CPU de slot único |
| Placas de Base Totais por Sistema | 8 (placa de base da CPU + 7 expansões e/ou remotas) |
| Carga Requerida da Fonte de Alimentação | 670 miliamperes da fonte de +5 VCC |
| Velocidade do Processador | 25 MegaHertz |
| Tipo de Processador | 80386EX |
| Temperatura de Operação | 0 a 60 graus C (32 a 140 graus F) ambiente |
| Taxa de Varredura Típica | 0,22 milissegundos por 1K de lógica (contatos booleanos) |
| Memória do Programa do Usuário (máximo) | Começando com o firmware Release 9.0, 240K Bytes. Observação: O tamanho real da memória do programa do usuário disponível depende das quantidades configuradas para os tipos de memória de palavra configuráveis %R, %AI e %AQ (veja abaixo). Para firmware anterior ao Release 9.0, o tamanho fixo é de 80K bytes. |
| Pontos de Entrada Discretos - %I | 2.048 |
| Pontos de Saída Discretos - %Q | 2.048 |
| Memória Global Discreta - %G | 1.280 bits |
| Bobinas Internas - %M | 4.096 bits |
| Bobinas de Saída (Temporárias) - %T | 256 bits |
| Referências de Status do Sistema - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits cada) |
| Memória de Registro - %R | Começando com o firmware Release 9.0, configurável em incrementos de 128 palavras de 128 a 16.384 palavras com Logicmaster e de 128 a 32.640 palavras com a versão 2.2 do Control. Para firmware anterior ao Release 9.0, o tamanho fixo é de 9.999 palavras. |
| Entradas Analógicas - %AI | Começando com o firmware Release 9.0, configurável em incrementos de 128 palavras de 128 a 16.384 palavras com Logicmaster e de 128 a 32.640 palavras com a versão 2.2 do Control. Para firmware anterior ao Release 9.0, o tamanho fixo é de 9.999 palavras. |
| Saídas Analógicas - %AQ | Começando com o firmware Release 9.0, configurável em incrementos de 128 palavras de 128 a 16.384 palavras com Logicmaster e de 128 a 32.640 palavras com a versão 2.2 do Control. Para firmware anterior ao Release 9.0, o tamanho fixo é de 9.999 palavras. |
| Registros do Sistema (apenas para visualização da tabela de referência; não pode ser referenciado no programa lógico) | 28 palavras (%SR) |
| Temporizadores/Contadores | >2.000 |
| Registros de Deslocamento | Sim |
| Portas Seriais Integradas | 1 (usa o conector na fonte de alimentação PLC). Suporta os protocolos escravos SNP e SNP-X. Requer módulo CMM para suporte ao protocolo mestre SNP/SNP-X, CCM ou escravo RTU; módulo PCM para suporte ao mestre RTU. |
| Comunicações | LAN- Suporta multidrop. Também suporta módulos de opção Ethernet, FIP, Profibus, GBC, GCM e GCM+. |
| Substituição | Sim |
| Relógio com Bateria | Sim |
| Interrupções | Sim |
| Tipo de Armazenamento de Memória | RAM e Flash |
| Compatibilidade PCM/CCM | Sim |
| Suporte a Matemática de Ponto Flutuante | Sim, baseado em firmware no firmware Release 9.0 e posterior. |
