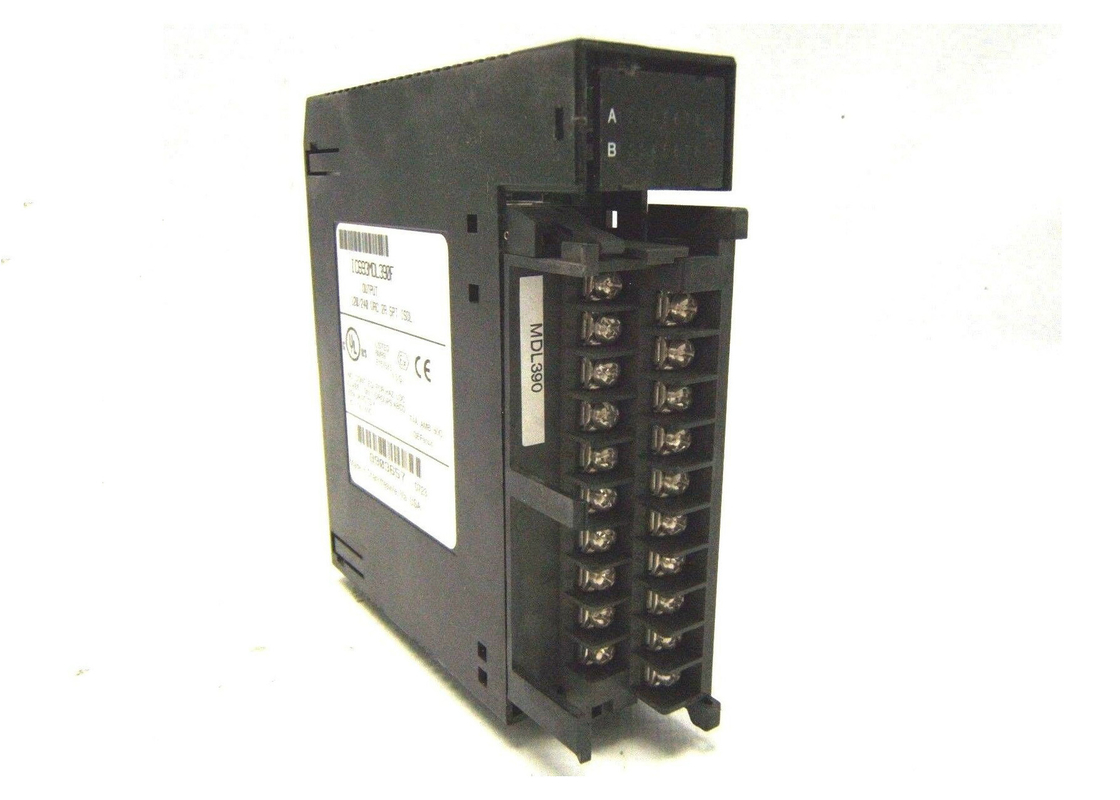

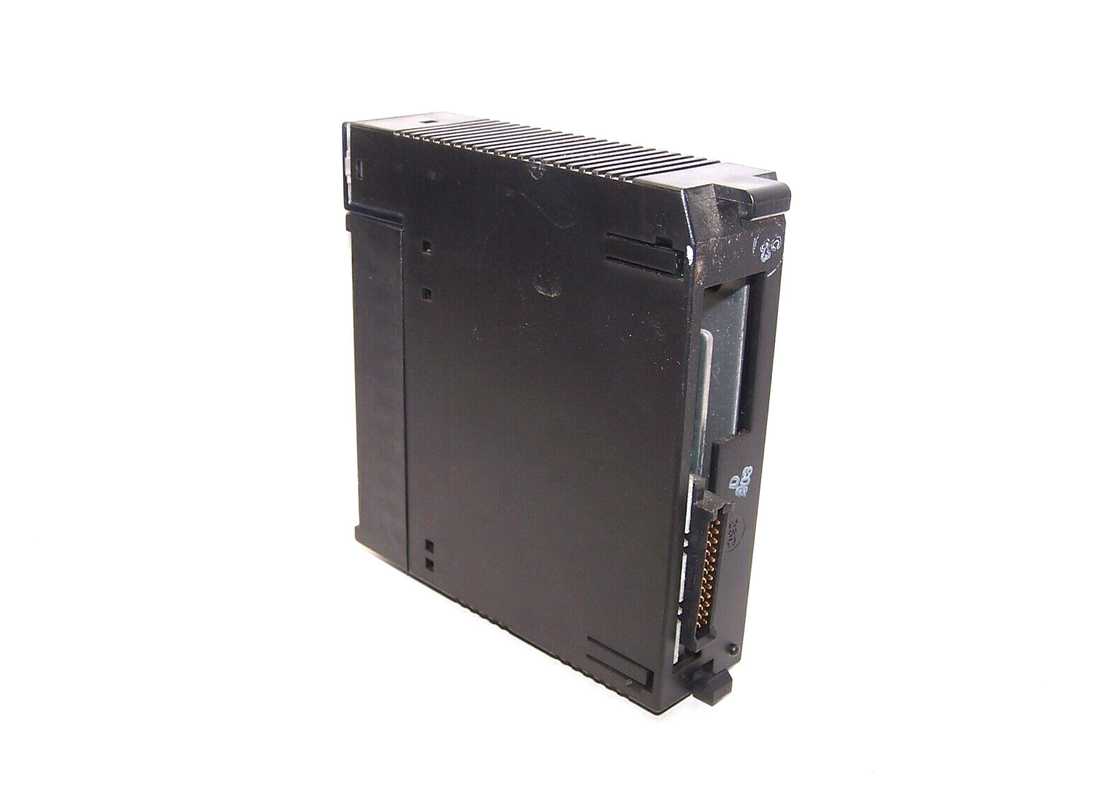

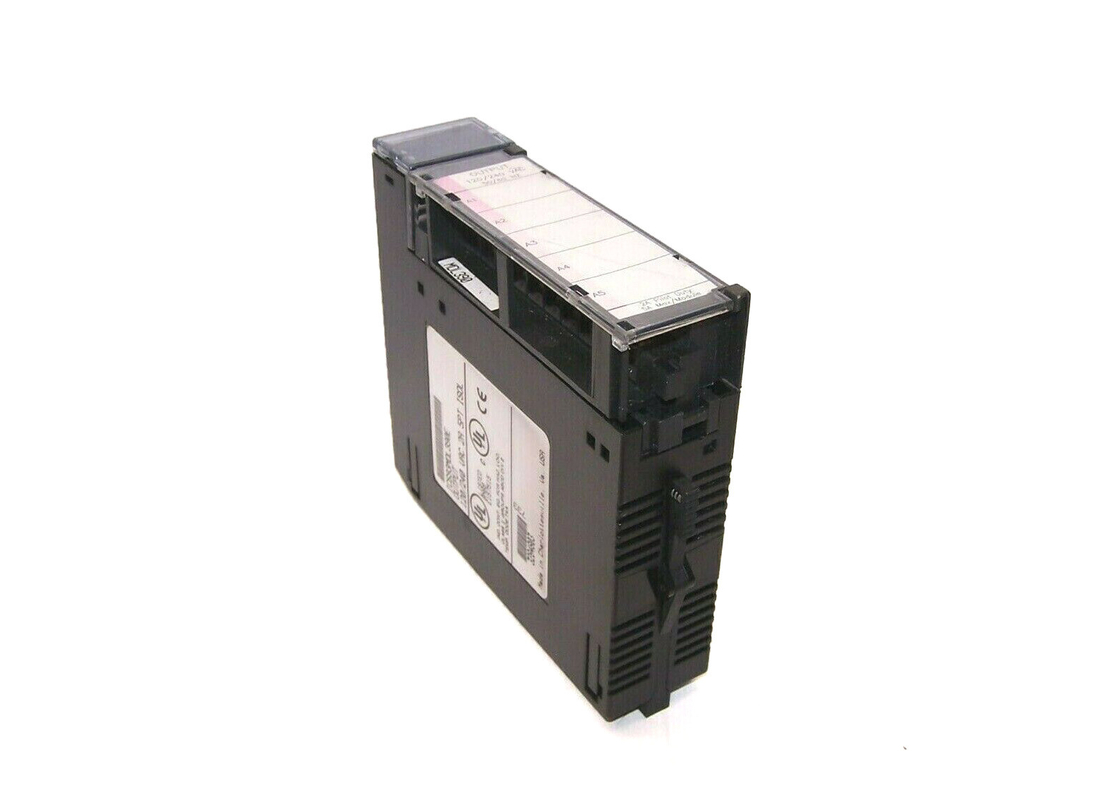

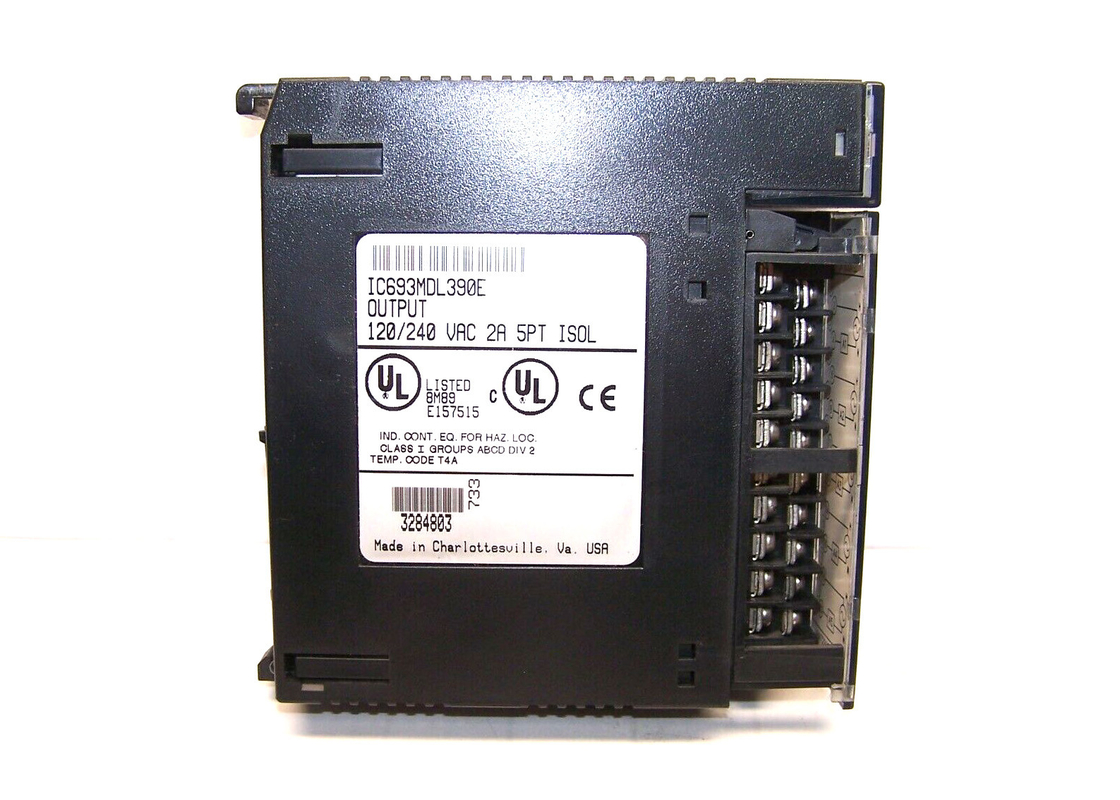

GE FANUC IC693MDL390, módulo de saída isolado da C.A., 90-30 séries

GE FANUC IC693MDL330, 120/240 de volt, módulo de saída da C.A. 2-Amp, série 90-30

Descrição do produto

O IC693MDL390 é GE Fanuc isolou o módulo de saída da C.A. para a unidade programável da lógica da série 90-30. Sua avaliação atual é 2 ampères com uma avaliação da tensão de 120/240 de volt. Vem com cinco pontos isolados da saída, cada um que tem uma terra comum separada. As terras comuns não são amarradas entre si dentro do módulo, que torna possível para que cada saída seja aplicada em fases diferentes da fonte da alimentação CA ou para que o poder seja entregado da mesma fonte. Cada saída é fundida com um fusível de 3 ampères e um retentor de RC para protegê-lo do ruído elétrico transiente que emana da linha elétrica.

O módulo IC693MDL390 entrega um alto nível da corrente do inrush que é maior de 10 vezes a corrente avaliado que faz as saídas perfeitas para controlar uma vasta gama de cargas indutivas e incandescentes. O usuário deve fornecer a alimentação CA para operar as cargas. NOTA: Este módulo corre na alimentação CA e não pode ser usado com uma fonte de energia da C.C. Na parte superior do módulo IC693MDL390 são os indicadores do diodo emissor de luz, que mostram o estado DE LIGAR/DESLIGAR de cada ponto da saída. São arranjados em duas fileiras horizontais com cada fileira que tem oito diodos emissores de luz verdes e um diodo emissor de luz vermelho entre e à direita das duas fileiras. Para o estado da saída, o módulo usa os primeiros cinco diodos emissores de luz etiquetou A1 ao A5 na fileira superior. O ‘F etiquetado diodo emissor de luz vermelho’ é um indicador fundido do fusível que venha SOBRE deva fundir o sopro.

Uma inserção é colocada entre a superfície interna e exterior da porta articulada, que contém a informação da fiação do circuito. A informação da identificação de circuito pode ser recuperada na superfície exterior. O módulo é vermelho cor-codificado para indicar um módulo de alta tensão. Este módulo é instalável em todo o entalhe do I/O em um sistema do PLC da série 90-30, e deve ser configurado como uma saída de 8 pontos com os programas que proveem cinco menos bocados significativos. As características de saída incluem uma corrente do inrush de 25 ampères máximo para um ciclo, uma corrente mínima da carga de 100 miliampères, e uma queda de tensão da saída de 1,5 volts máximo. A corrente do escapamento da saída é máximo de 3 miliampère em 120 volts de C.A. e máximo de 6 miliampère em 240 volts de C.A.

Especificações técnicas

Informação técnica
